Spartherm Kamineinsatz Brennzelle Mini -Reihe

Spartherm Mini Kamineinsätze sind für Holzfeuerung konzipiert. Die Kamineinsätze haben einen Aschetopf, welcher durch Zurückklappen des Feuerrostes leicht zugänglich ist. Die Rauchrohrstutzen sind aus Stahl und mittels einer Schelle nach hinten oder oben drehbar. Für alle Kamineinsätze ist ein optionaler externer Verbrennungsluftstutzen möglich. Es gibt auch einen optionalen Warmluftmantel, wenn z.B. die Warmluft gesammelt und gezielt abgegeben werden soll. Der Feuerraum ist mit Steinen aus ästhetisch gegossener Schamotte verkleidet. Bei Kamineinsätzen mit hohen Türen gehen diese aus Sicherheitsgründen nur etwa zur Hälfte nach oben zu schieben.

Bei Spartherm Kamineinsätzen mit schwenkbaren Türen sind diese serienmäßig Bauart A1 (selbstschließend), Türen zum Hochschieben Bauart A (nicht selbstschließend), wobei bei Bestellung des Kamineinsatzes angegeben werden kann, ob die Tür Bauart A1 sein soll.

Die Türrahmen gibt es als "Prestige" oder "Linear".
"Prestige" ist herkömmlich in traditioneller Bauform mit einem sichtbaren Stahl-Türrahmen.
"Linear" ist in moderner Bauform, bei "4S" ist das Glas am Rand 4-seitig schwarz bedruckt und der sichtbare Teil des verdeckten Türrahmens dezent schmal gehalten.
Bei "3S" ist das Glas am Rand 3-seitig schwarz bedruckt und der sichtbare Teil des verdeckten Türrahmens dezent schmal gehalten, wobei die Tür unten rahmenlos ist.
Bei 3S-2 und 4S-2 ist das Glas am Rand noch schmaler bedruckt und der sichtbare Teil des dezent schmal gehaltenen Türrahmen noch etwas schmaler.

Die Abbildungen zeigen nicht das 100%ige Aussehen der Kamineinsätze, sie dienen lediglich der allgemeinen Orientierung und sind bestmöglich gezeichnet da Herstellerbilder urheberrechtlich nicht möglich sind.

31.12.2020. ein Angebot zu Spartherm Feuerstätten ist nicht mehr möglich, der Verkauf ist eingestellt.

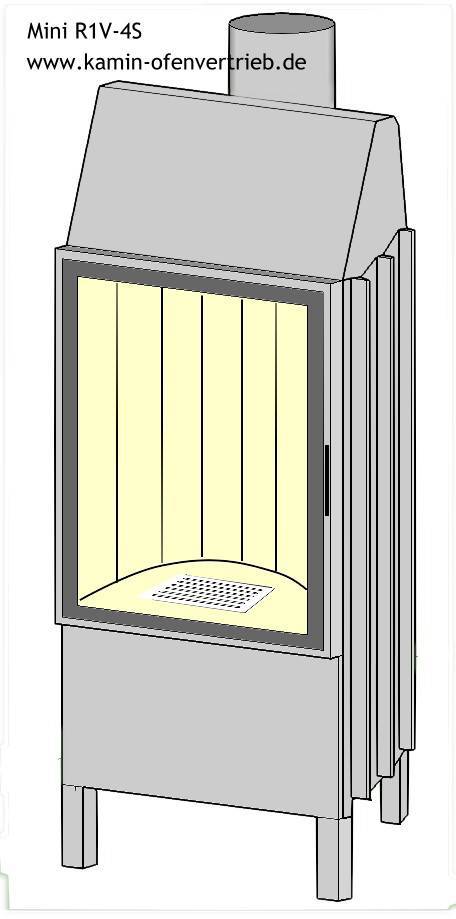

Spartherm Kamineinsatz Brennzelle Mini R1V-4S



2 Türhöhen, 509 und 569 mm

Spartherm Brennzelle Kamineinsatz Mini R1V-4S
Art 1006835 Anschlag links 509 mm
Art 1006841 Anschlag rechts 509 mm
Art 1006792 Anschlag links 569 mm
Art 1006799 Anschlag rechts 569 mm
Linear 4S
Tür Bauart A1
Tür schwenkbar
Nennwärmeleistung 509 5 kW, 569 5,2 kW
Wirkungsgrad 80 %, <80%
Rauchrohrstutzen Ø 160 mm
Gewicht 509 ca. 121 kg
Gewicht 569 ca. 165 kg
Breite der Tür 445 mm
Höhe der Tür 509 mm oder 569 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

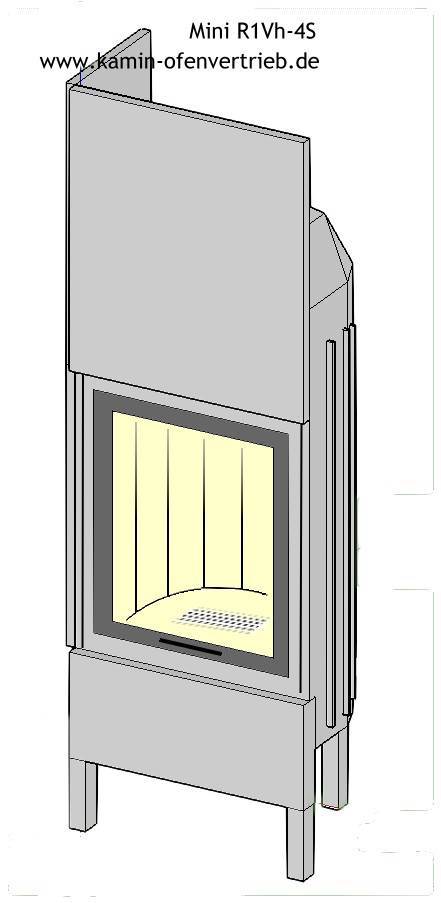

Spartherm Kamineinsatz Brennzelle Mini R1Vh-4S



Spartherm Brennzelle Kamineinsatz Mini R1Vh-4S
Art alte 1006817 neu 1054912
neu - rechte Seite auch Tür-Kasten
Linear 4S
Tür Bauart A
Tür hochschiebbar
Nennwärmeleistung 5,0 kW
Wirkungsgrad >80 %
Rauchrohrstutzen Ø 160 mm
Gewicht ca. 195 kg
Breite der Tür 441 mm
Höhe der Tür 573 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

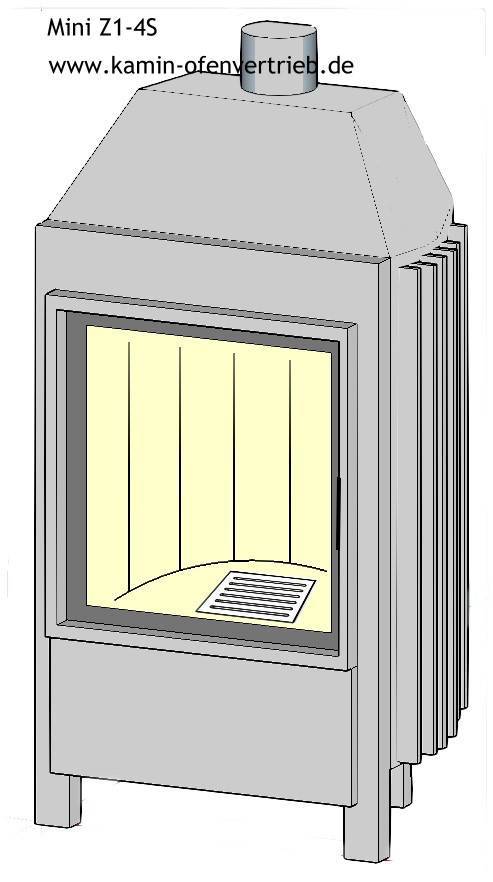

Spartherm Kamineinsatz Brennzelle Mini Z1-4S



2 Türhöhen, 509 und 569 mm

Spartherm Brennzelle Kamineinsatz Mini Z1-4S
Art 1006856 Anschlag links 509 mm
Art 1006868 Anschlag rechts 509 mm
Art 1006880 Anschlag links 569 mm
Art 1006893 Anschlag rechts 569 mm
Linear 4S
Tür Bauart A1
Tür schwenkbar
Nennwärmeleistung 7,0 kW
Wirkungsgrad >78 %
Rauchrohrstutzen Ø 180 mm
Gewicht 509 ca. 164 kg
Gewicht 569 ca. 172 kg
Breite der Tür 445 mm
Höhe der Tür 509 mm oder 569 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

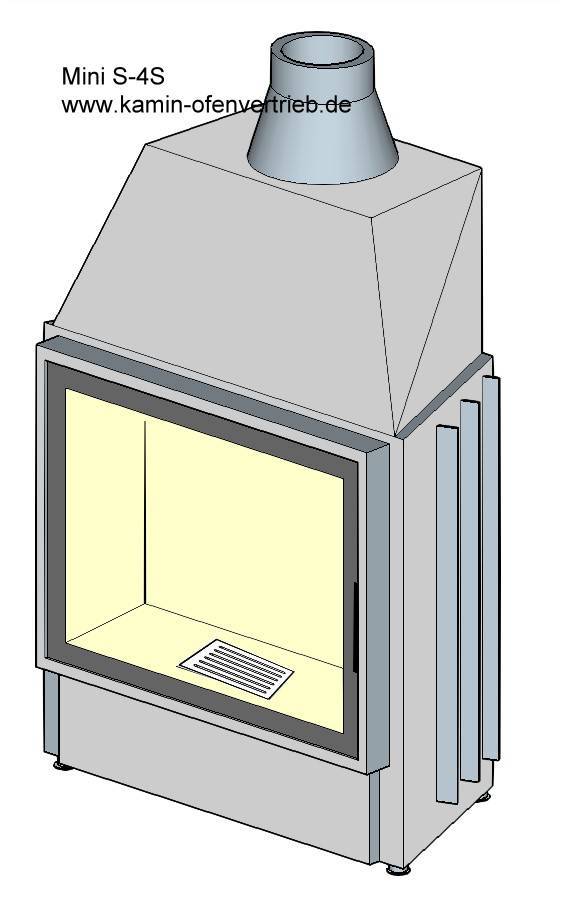

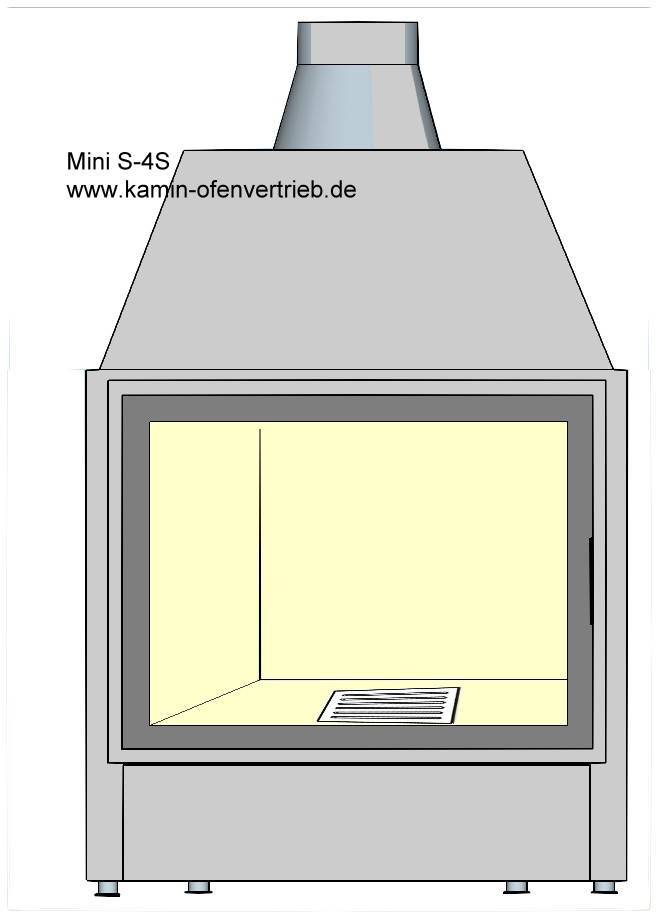

Spartherm Kamineinsatz Brennzelle Mini S-4S



Spartherm Brennzelle Kamineinsatz Mini S-4S
Art 1012882 Anschlag links
Art 1012888 Anschlag rechts
Linear 4-S
Tür Bauart A1
Tür schwenkbar
Nennwärmeleistung 7 kW
Wirkungsgrad >78 %
Rauchrohrstutzen Ø 180 mm
Gewicht ca. 142 kg
Breite der Tür 605 mm
Höhe der Tür 509 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

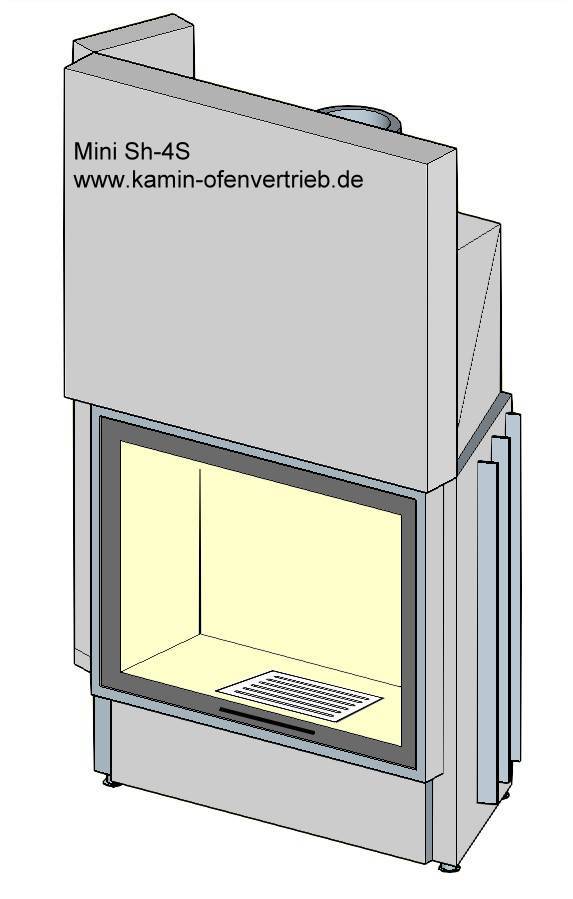

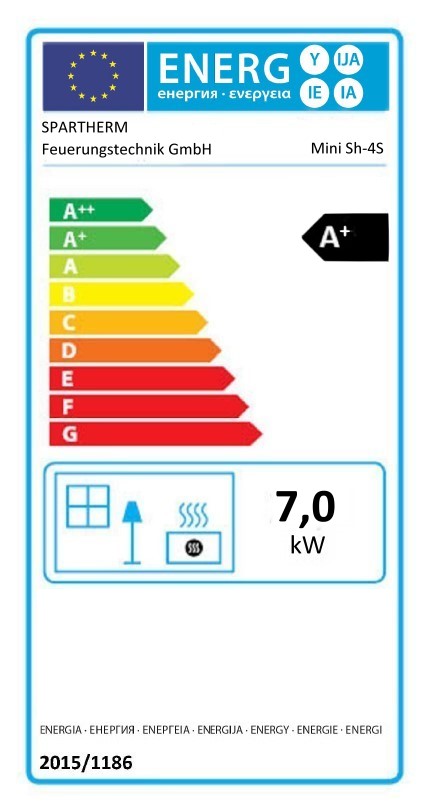

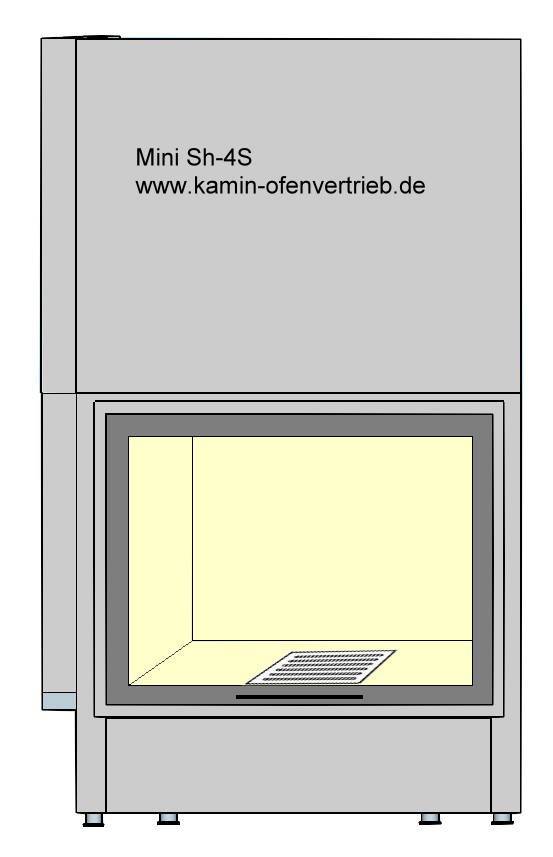

Spartherm Kamineinsatz Brennzelle Mini Sh-4S



Spartherm Brennzelle Kamineinsatz Mini Sh-4S
Art alt 1000037 neu 1054913
neu - rechte Seite auch Tür-Kasten
Linear 4-S
Tür Bauart A
Tür hochschiebbar
Nennwärmeleistung 7 kW
Wirkungsgrad >78 %
Rauchrohrstutzen Ø 180 mm
Gewicht ca. 175 kg
Breite der Tür 606 mm
Höhe der Tür 513 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

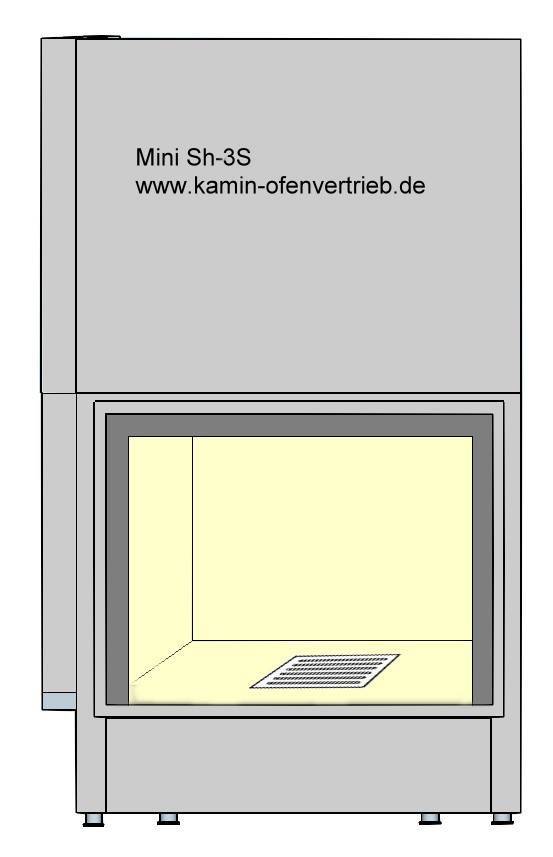

Spartherm Kamineinsatz Brennzelle Mini Sh-3S



Spartherm Brennzelle Kamineinsatz Mini Sh-3S
Art alt 1011100 neu 1054917
neu - rechte Seite auch Tür-Kasten
Linear 3-S
Tür Bauart A
Tür hochschiebbar
Nennwärmeleistung 7 kW
Wirkungsgrad >78 %
Rauchrohrstutzen Ø 180 mm
Gewicht ca. 175 kg
Breite der Tür 606 mm
Höhe der Tür 483 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

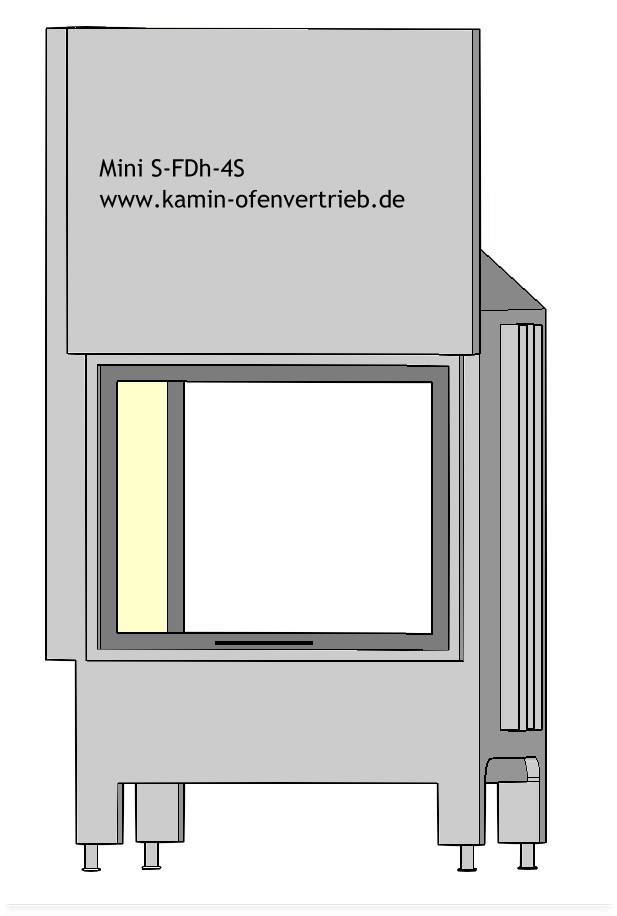

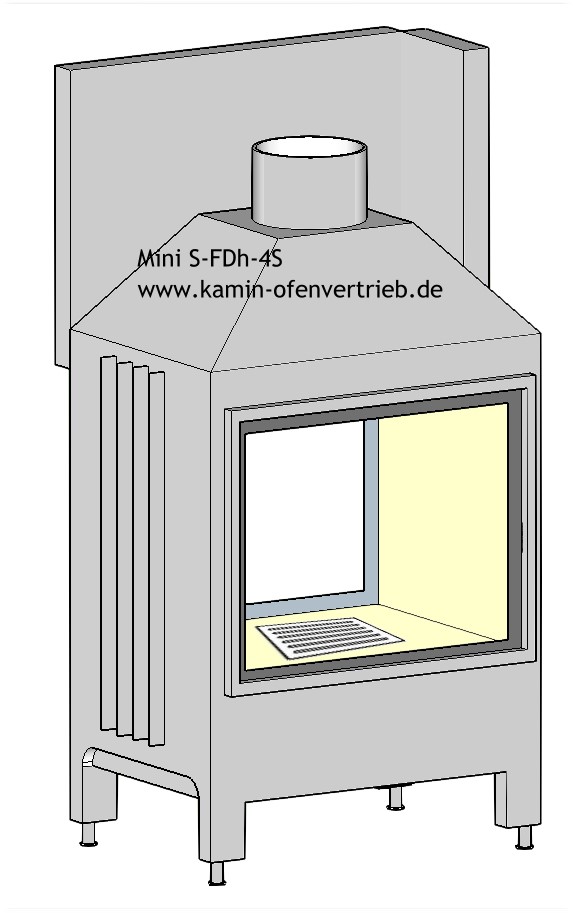

Spartherm Kamineinsatz Brennzelle Mini S-FDh-4S



2 Türhöhen, 513 und 573 mm

Spartherm Brennzelle Kamineinsatz Mini S-FDh-4S
Art alt 1009957 neu 1054983 513 mm
Art alt 1009961 neu 1054984 573 mm
Durchsicht
Tür Rückseite ohne Griff, nur zum Reinigen zu öffnen
Linear 4S
Tür vorn Bauart A
Tür vorn hochschiebbar
Tür hinten schwenkbar
Nennwärmeleistung 6,0 kW
Rauchrohrstutzen Ø 200 mm
Gewicht ca. 266 kg
Breite der Tür vorn/hinten 606 mm
Höhe der Tür vorn/hinten 513/511 mm oder 573/571 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

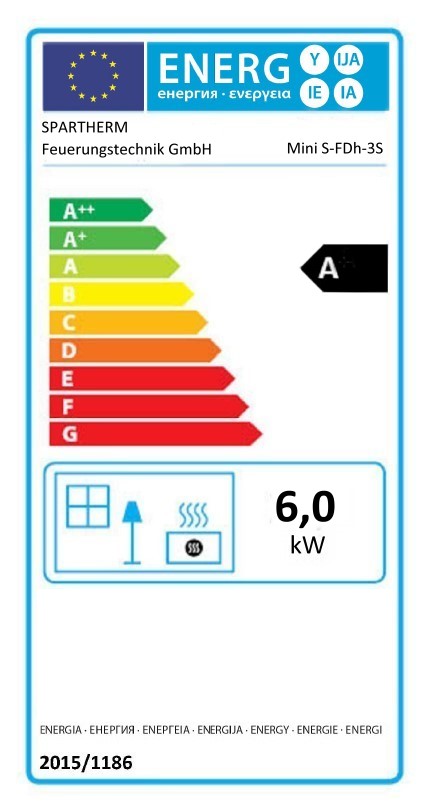

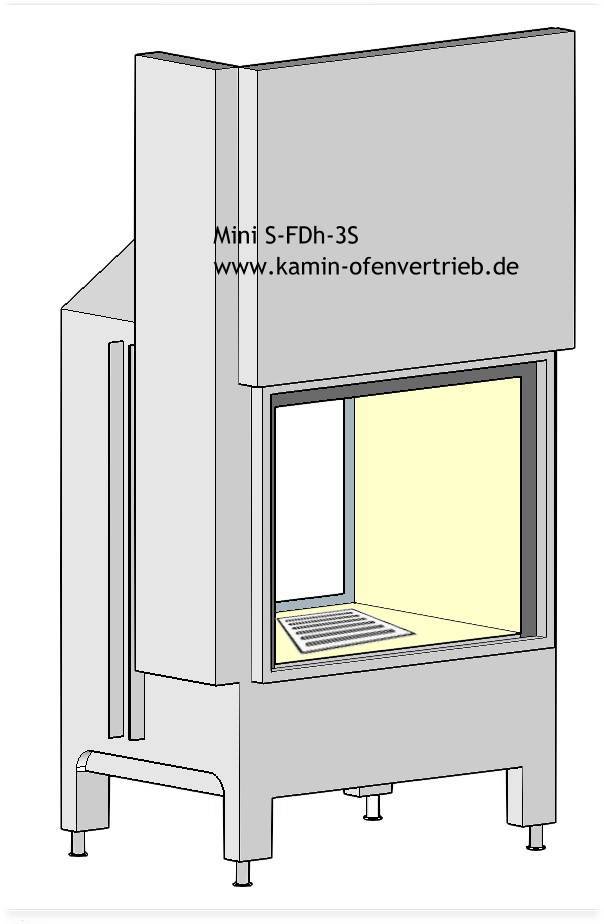

Spartherm Kamineinsatz Brennzelle Mini S-FDh-3S



Spartherm Brennzelle Kamineinsatz Mini S-FDh-3S
Art alt 1011101 neu 1054985
Durchsicht
Tür Rückseite ohne Griff, nur zum Reinigen zu öffnen
Linear 3S
Tür vorn Bauart A
Tür vorn hochschiebbar
Tür hinten schwenkbar
Nennwärmeleistung 6,0 kW
Rauchrohrstutzen Ø 200 mm
Gewicht ca. 266 kg
Breite der Tür vorn/hinten 606 mm
Höhe der Tür vorn/hinten 484/606 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

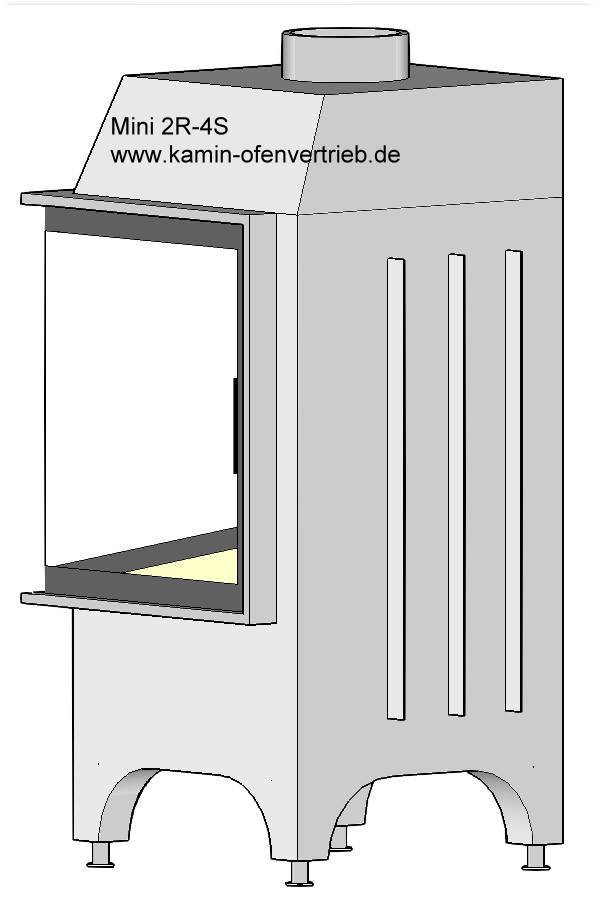

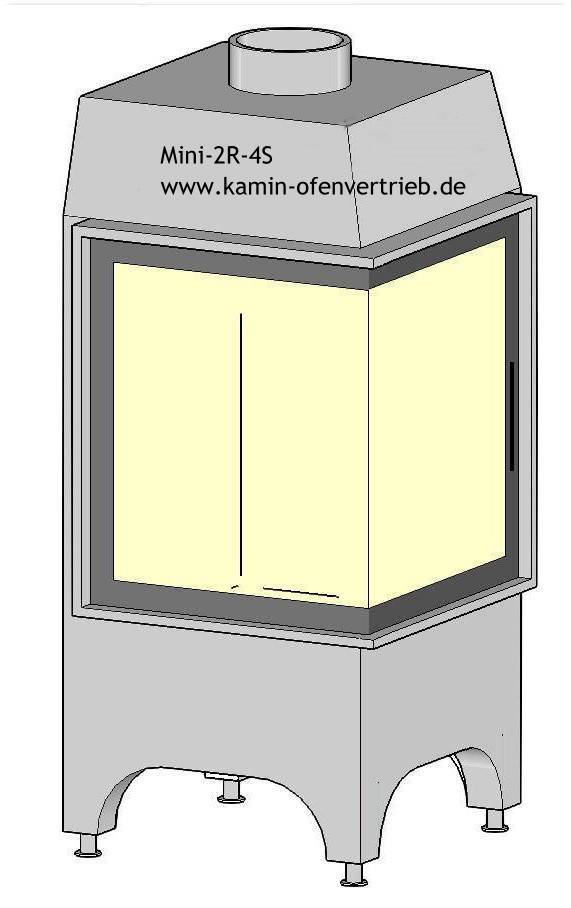

Spartherm Kamineinsatz Brennzelle Mini 2R-4S

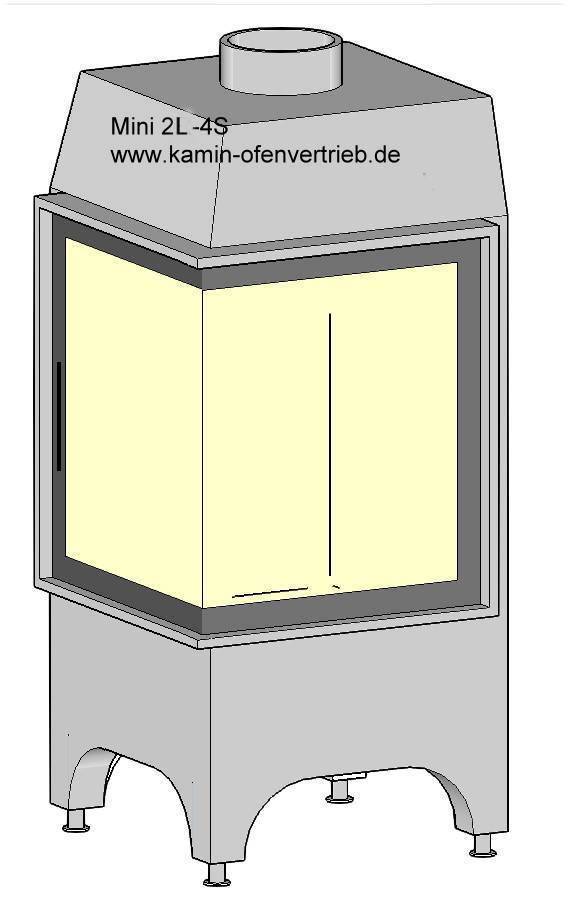

Spartherm Kamineinsatz Brennzelle Mini 2L-4S





2 Türhöhen, 506 und 566 mm
Seitenfenster rechts oder links

Spartherm Brennzelle Kamineinsatz Mini 2R-4S und 2L-4S
Art 1036961 Seitenfenster rechts 506 mm
Art 1036953 Seitenfenster links 506 mm
Art 1036963 Seitenfenster rechts 566 mm
Art 1036955 Seitenfenster links 566 mm
Linear 4S
Tür vorn Bauart A1
Glas 1-teilig
Türschwenkbar
Tür Rückseite nicht hochschiebbar
Nennwärmeleistung 7,0 kW
Wirkungsgrad 80 %
Rauchrohrstutzen Ø 180 mm
Gewicht ca. 145 kg
Breite der Tür vorn 455/455 mm
Höhe der Tür vorn 506 oder 566 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

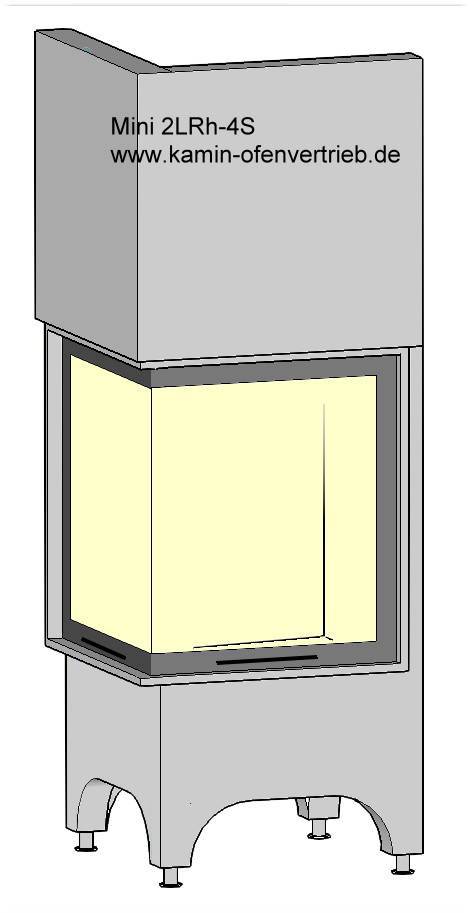

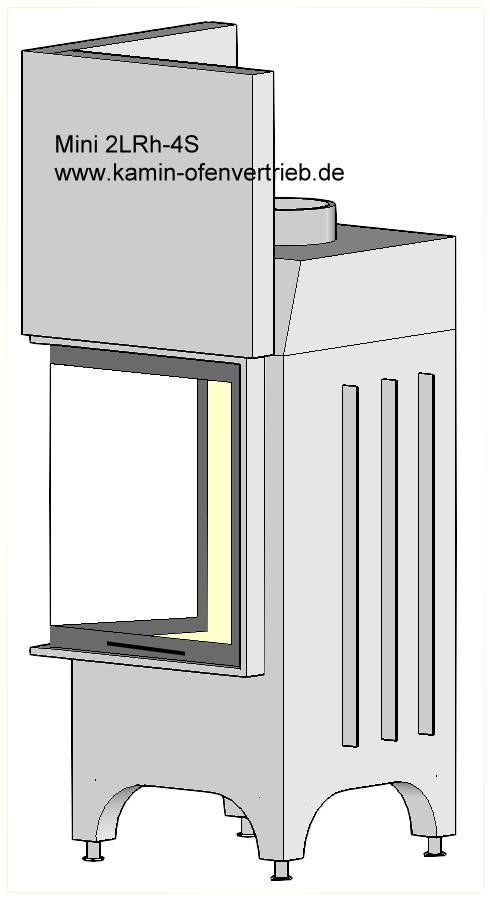

Spartherm Kamineinsatz Brennzelle Mini 2LRh-4S



2 Türhöhen, 505 und 565 mm

Spartherm Brennzelle Kamineinsatz Mini 2LRh-4S
Art 1036957 505 mm
Art 1036959 565 mm
Linear 4S
Tür Bauart A
Glas 1-teilig
Tür hochschiebbar
Nennwärmeleistung 7 kW
Wirkungsgrad 80 %
Rauchrohrstutzen Ø 180 mm
Gewicht ca. 200 kg
Breite der Tür 466/466 mm
Höhe der Tür 505 oder 565 mm
Topfentaschung
externer Verbrennungsluftanschluß optional

31.12.2020. ein Angebot zu Spartherm Feuerstätten ist nicht mehr möglich, der Verkauf ist eingestellt.
