die Kamineinsätze

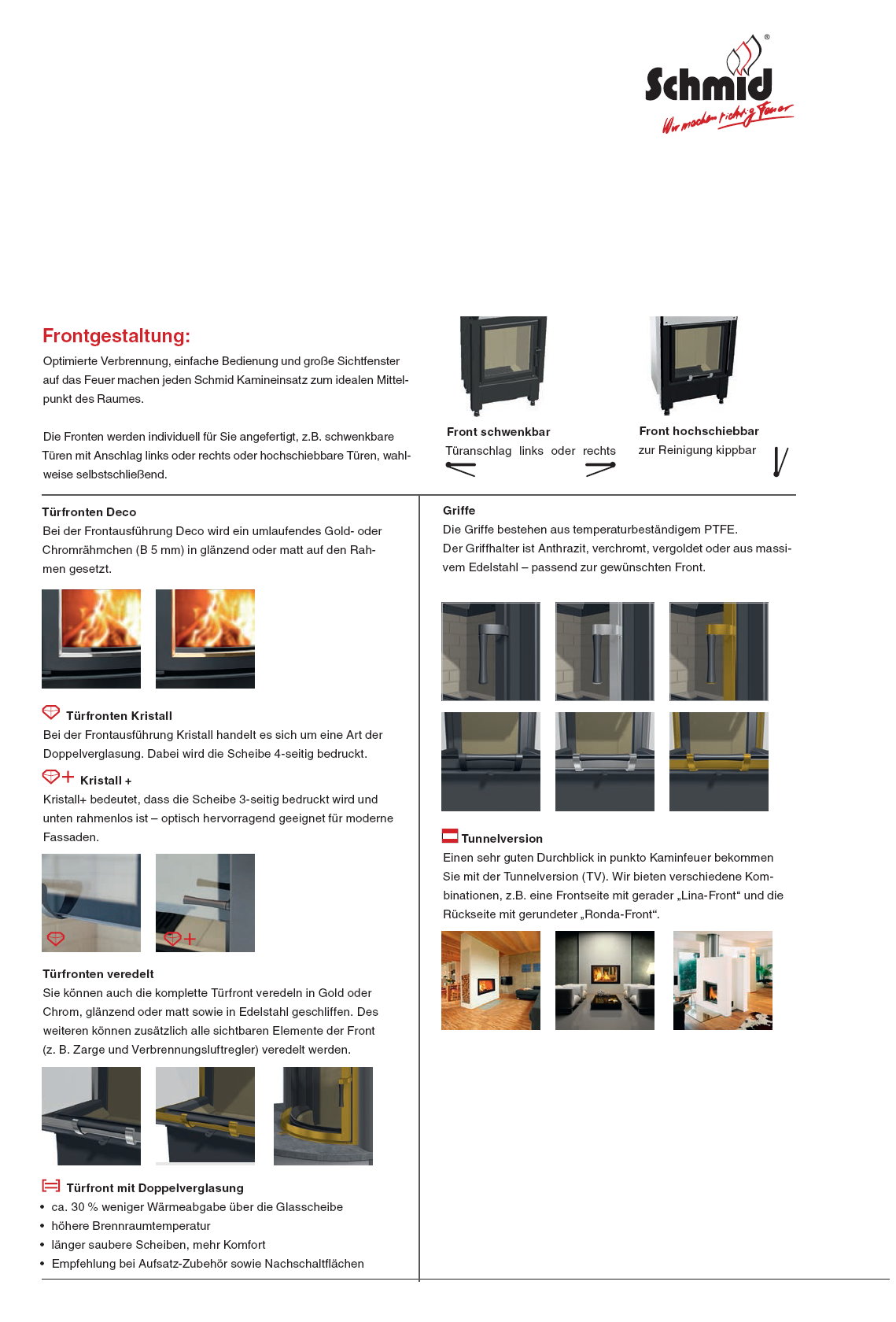

die Ausstattungen Kristall, Kristall+, Türfronten veredelt

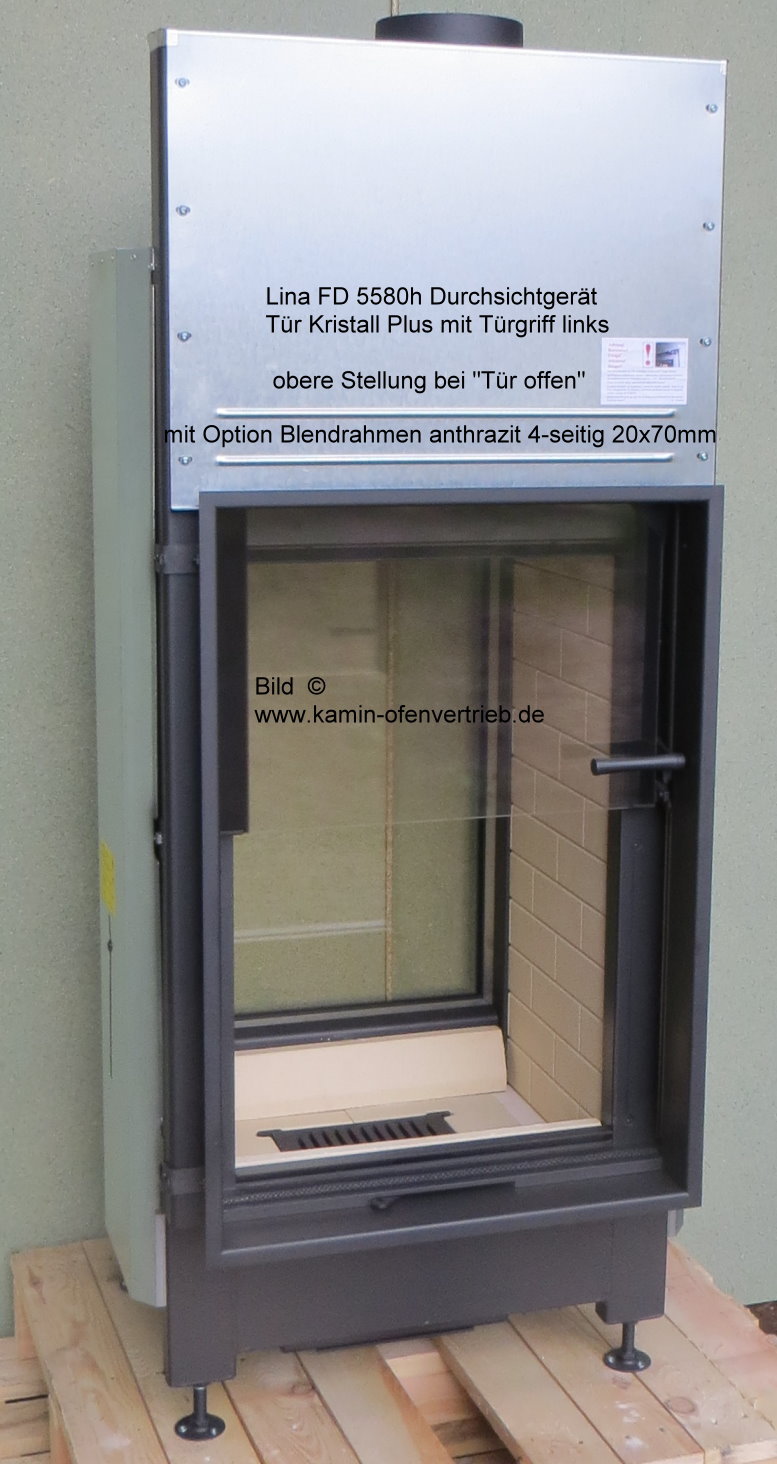

bitte Beachten: bei Kristall+ ist der Türgriff zum Stecken seitlich als lose Ausführung
Alle Kamineinsätze von Schmid® sind nach DIN EN 13229 geprüft. Es sind hochwertige in Deutschland gefertigte Produkte. Alle Kamineinsätze erfüllen die BimSchV.

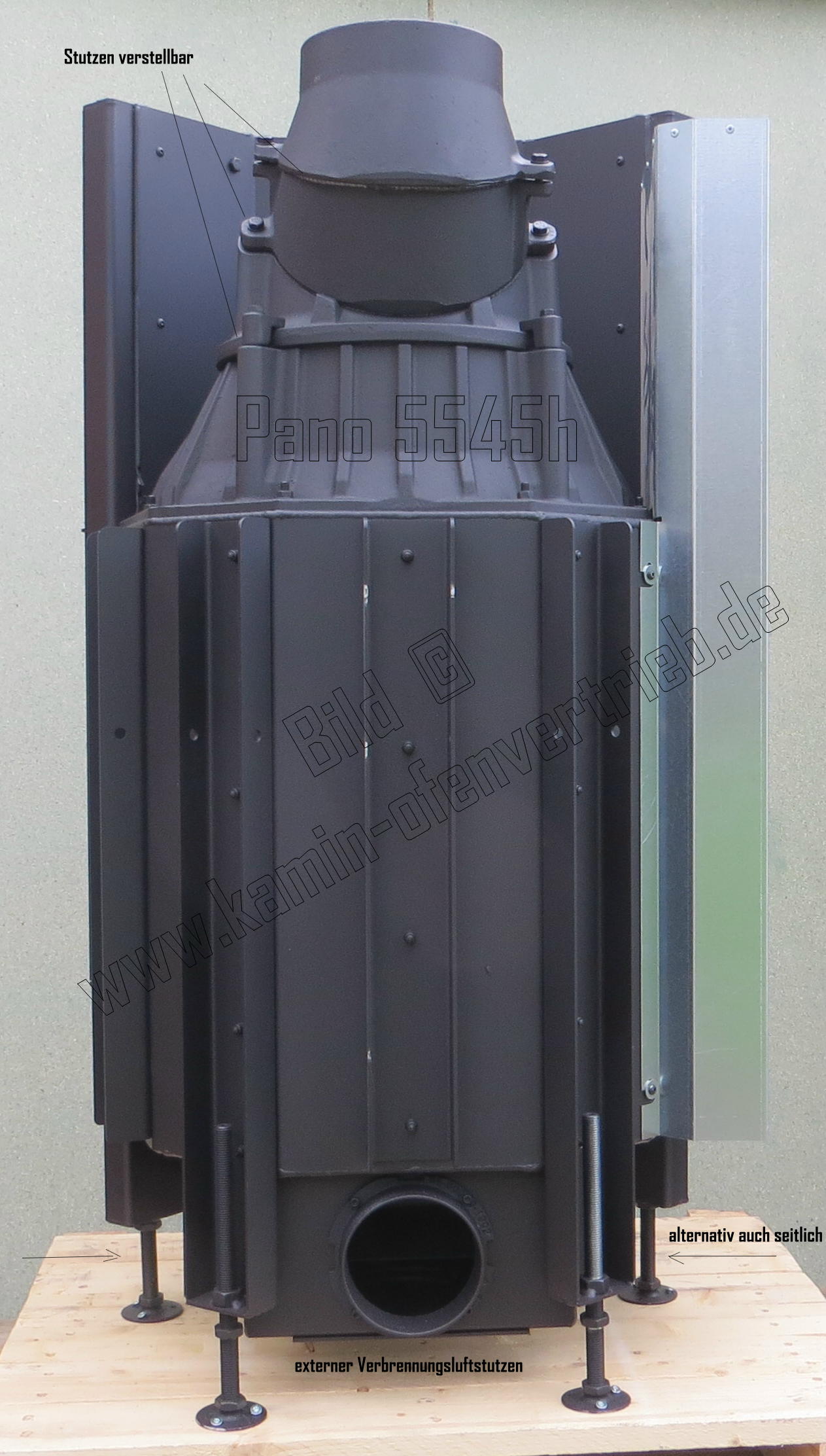

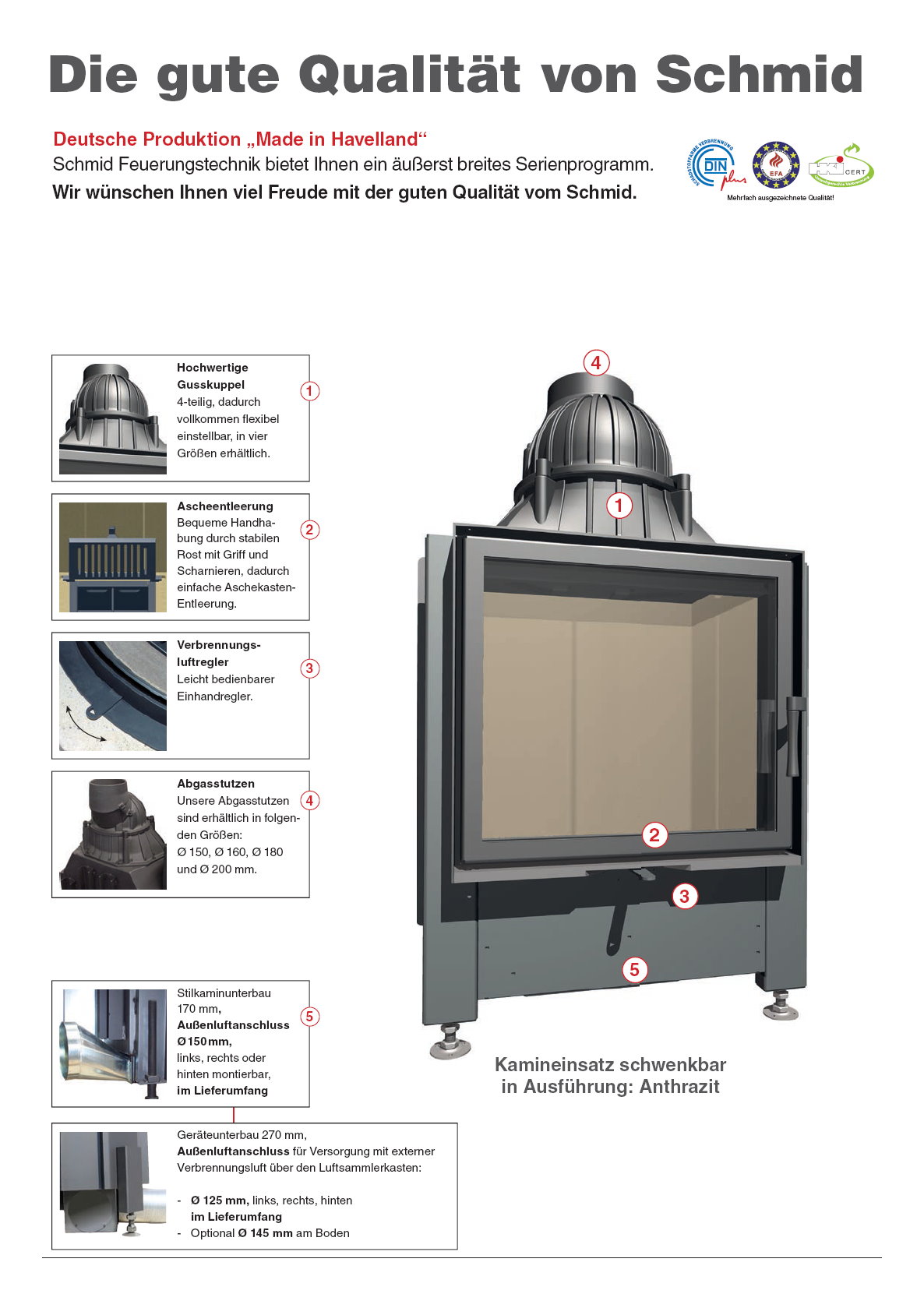

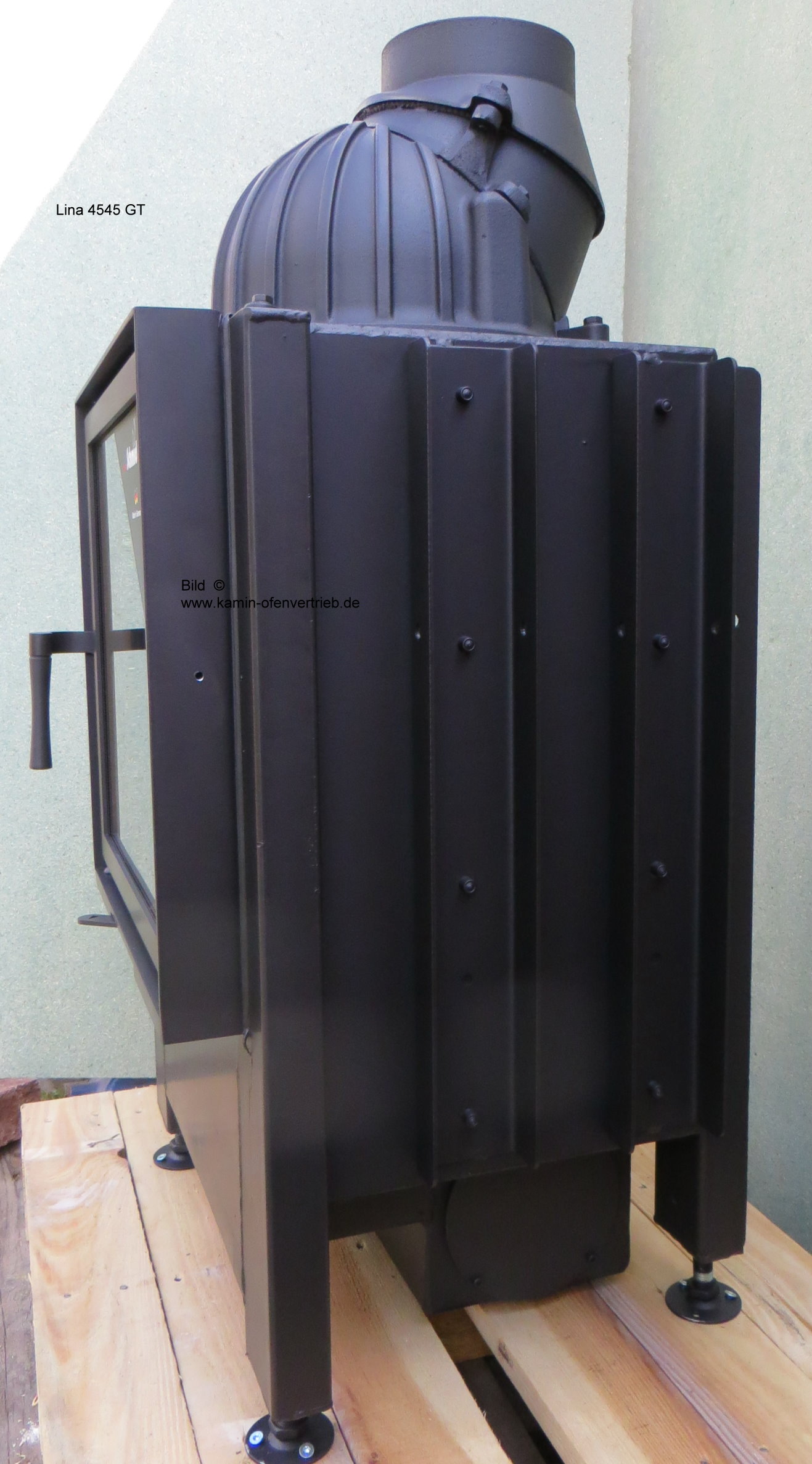

Die Konstruktion des Kamineinsatzes

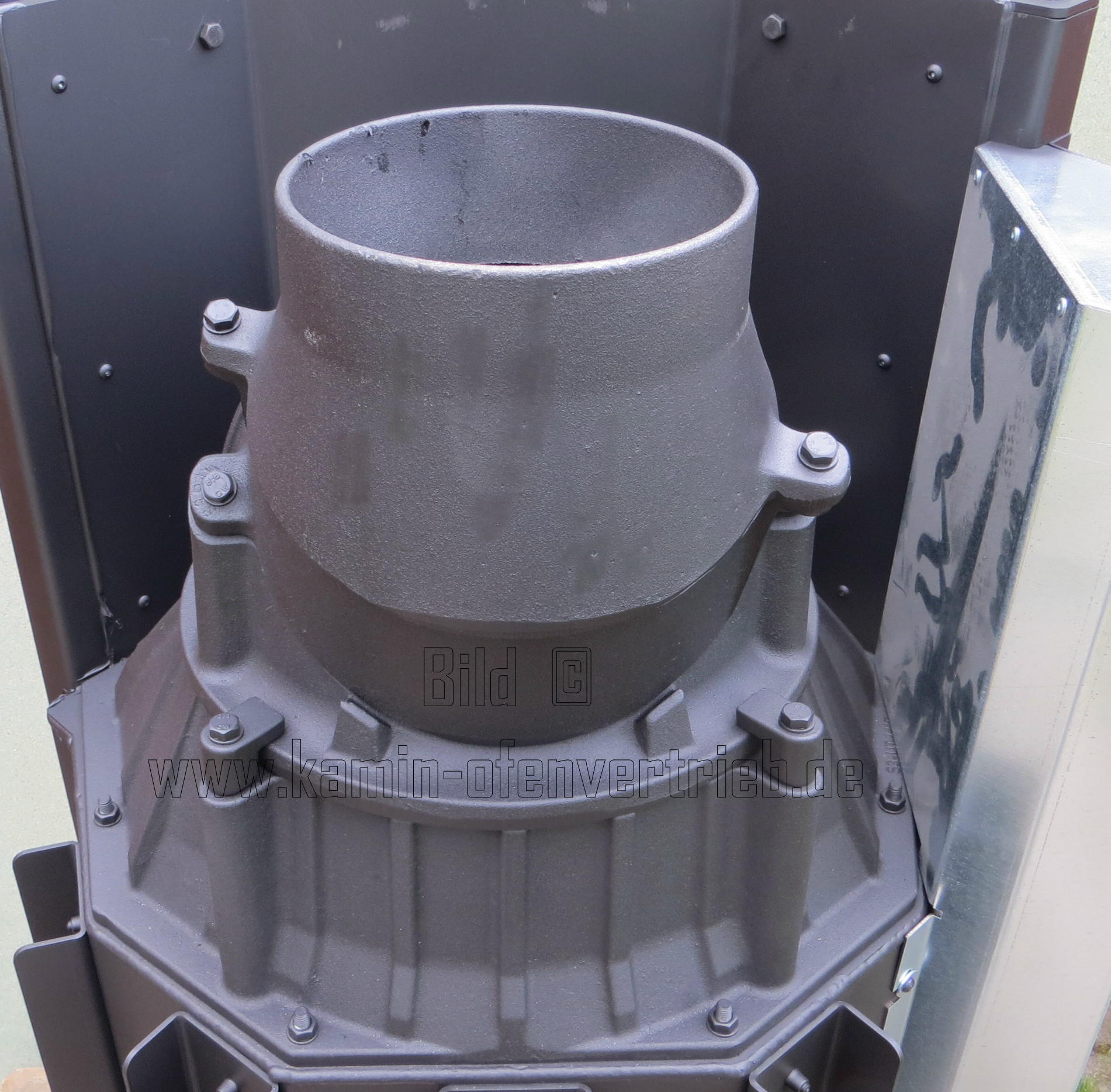

ist Stahl geschweißt und die Abgaskuppel aus solidem hochwertigem Guß, dadurch
kann der Abgasanschluß in fast jede beliebige Richtung eingestellt werden.. Die

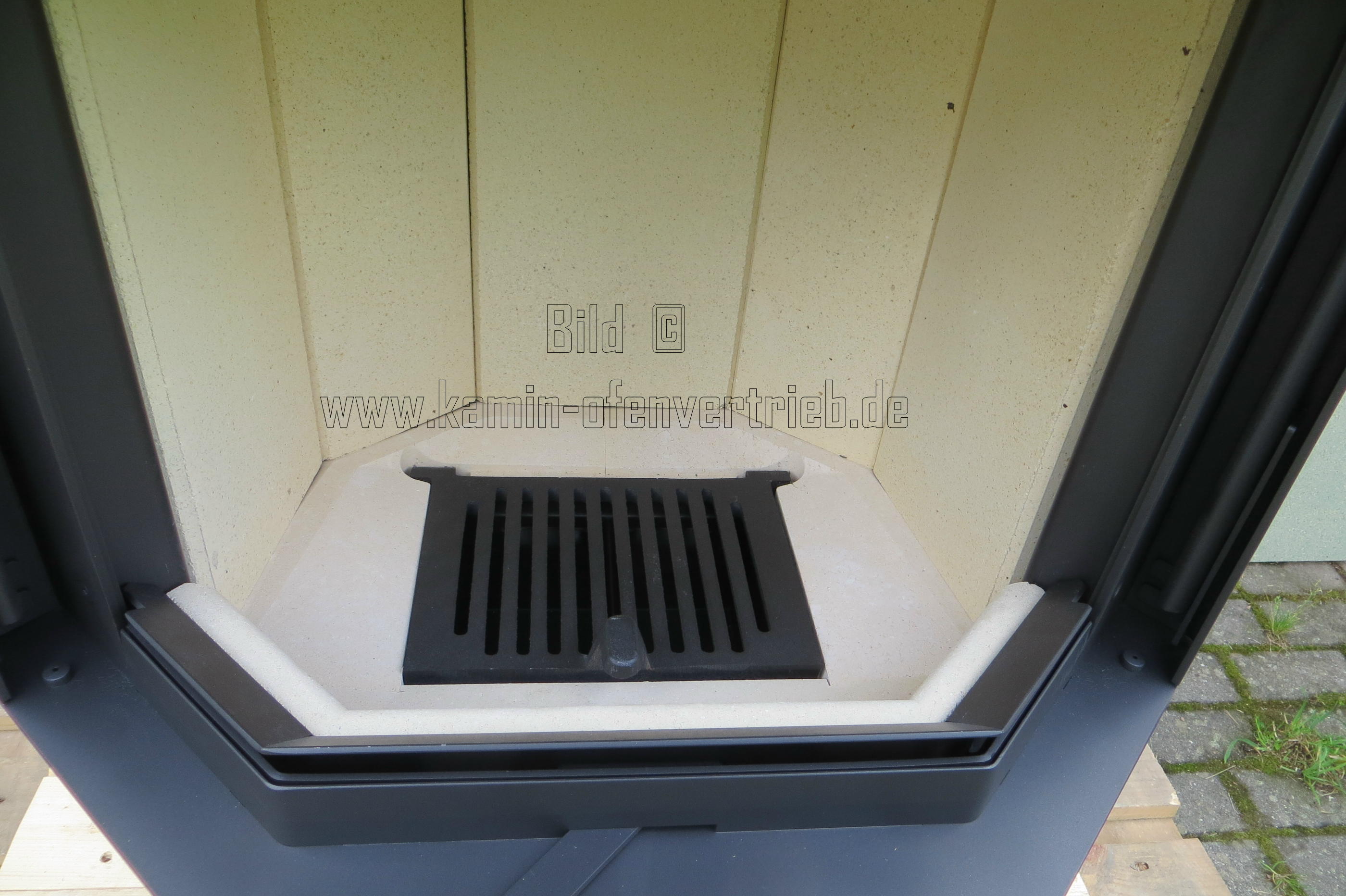

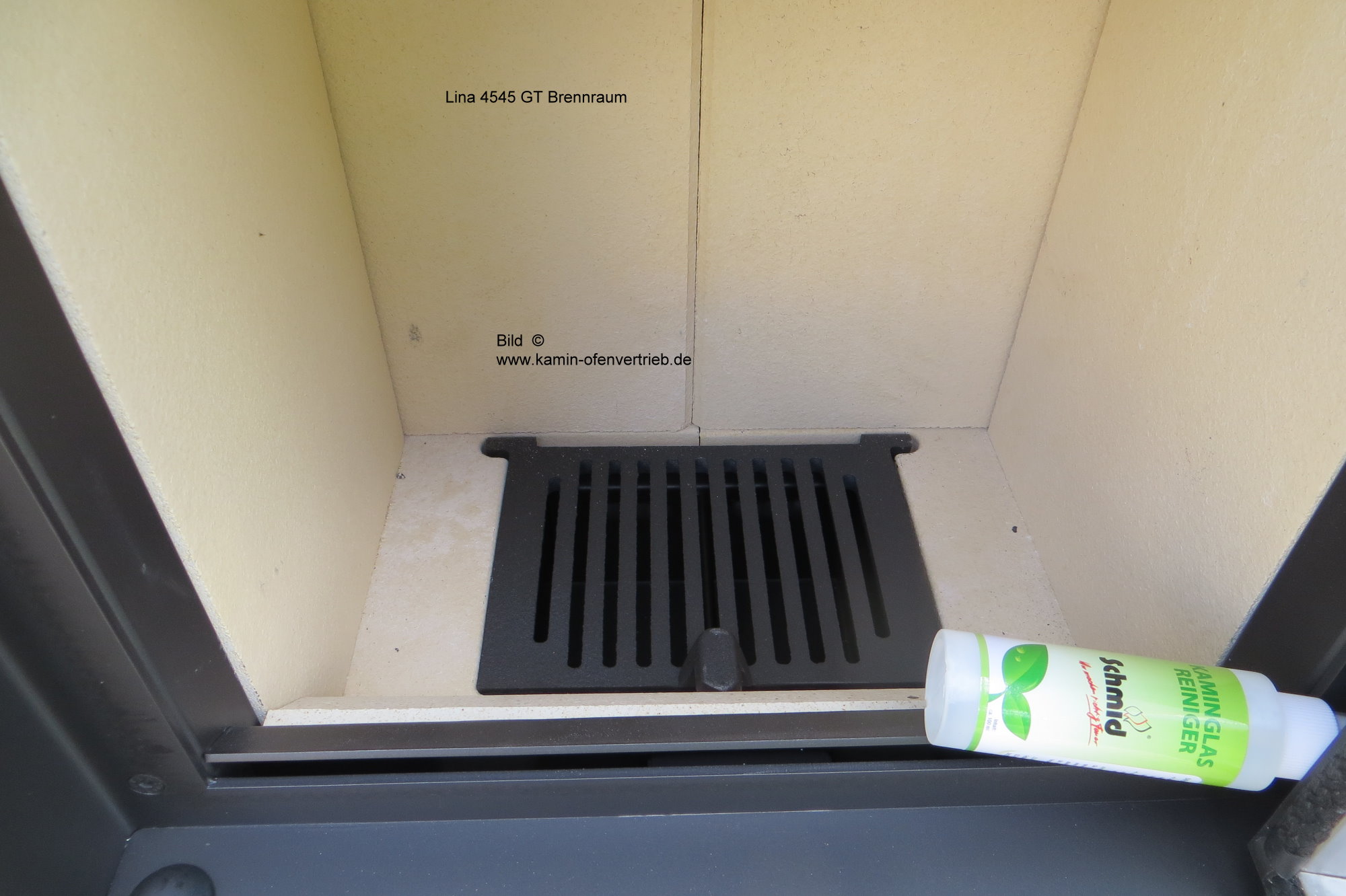

Isolation des Brennraumes ist aus Vermiculite oder Schamotte. Beide Materialien
sind gleichwertig jedoch gegen mechanische Einwirkung (z.B. wie Brennstoff
in Feuerstätte schmeißen) zu schützen da diese dann schnell Risse bekommen!
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich

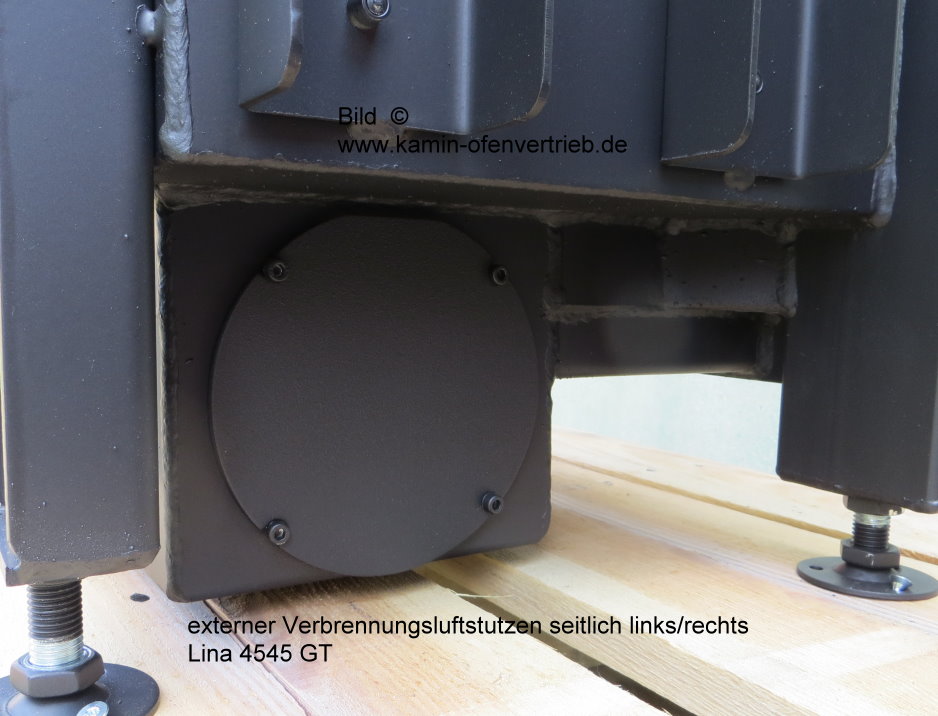

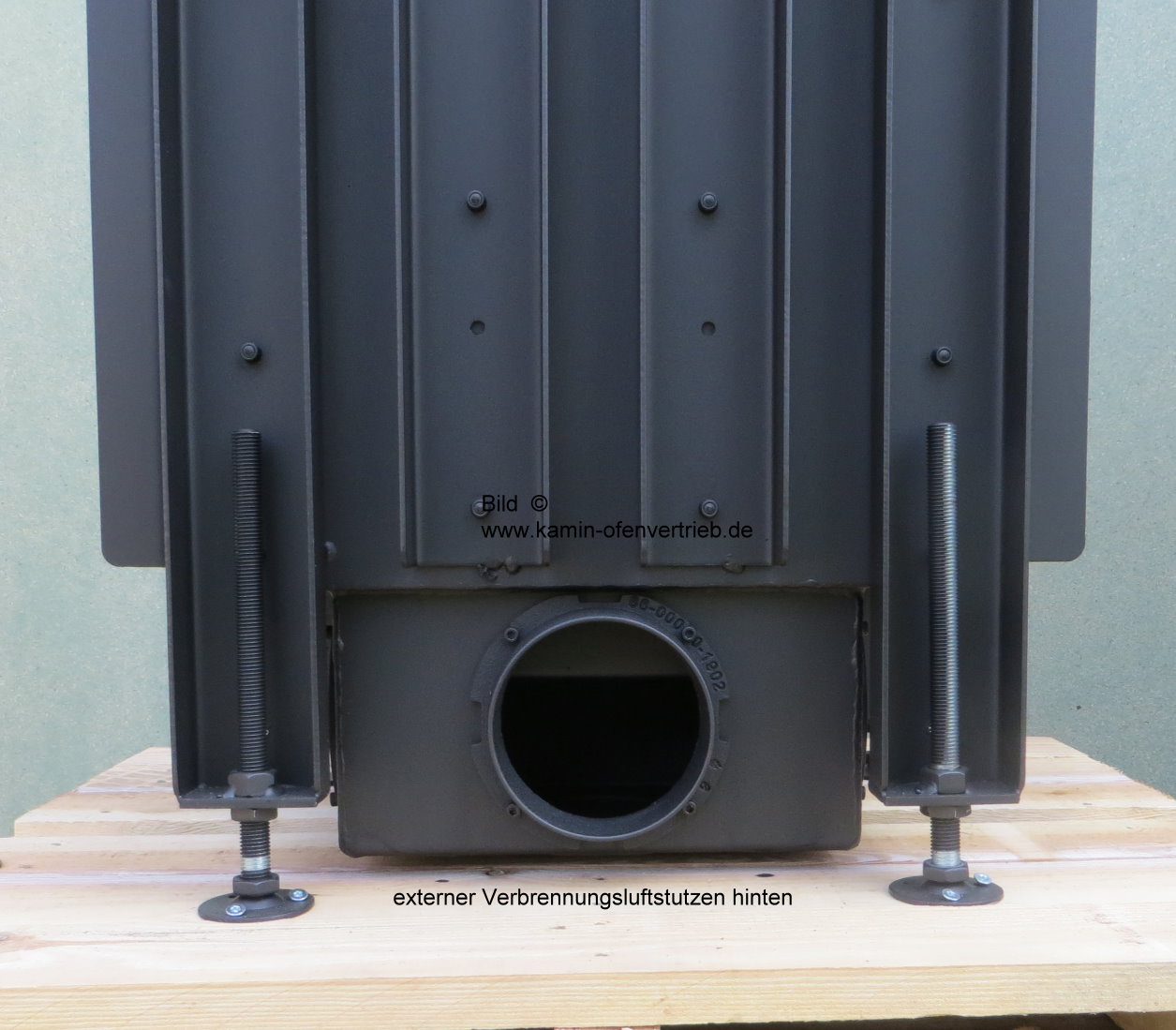

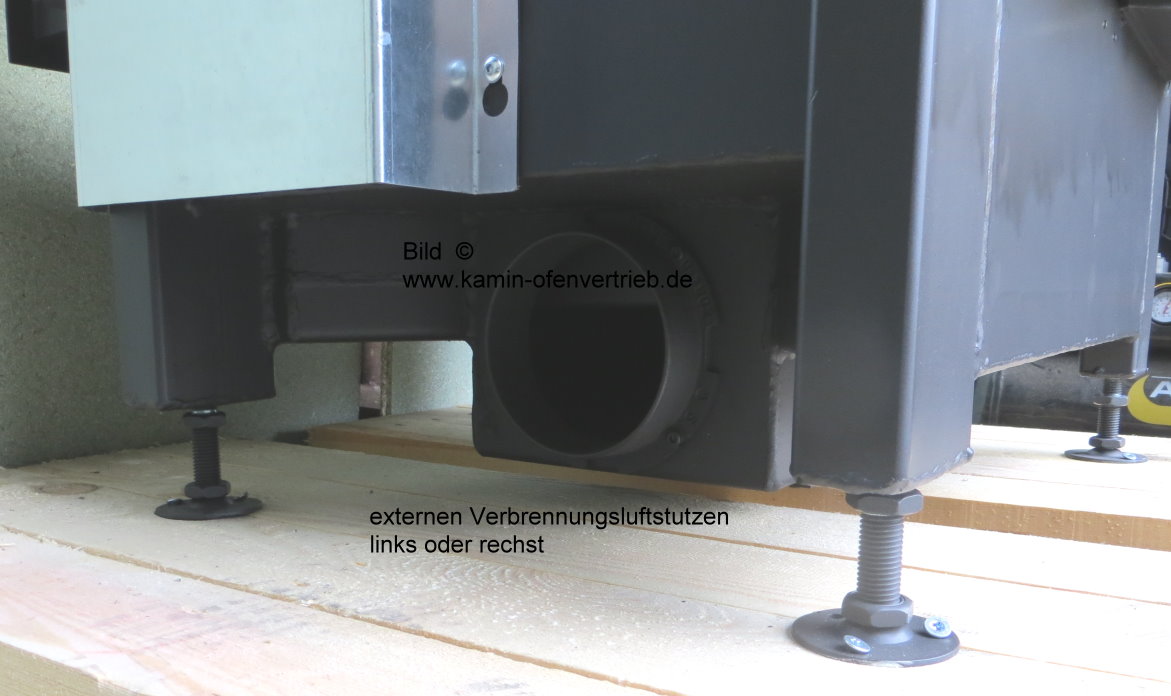

Bei allen Kamineinsätzen ist ein Außenluftanschluß möglich.

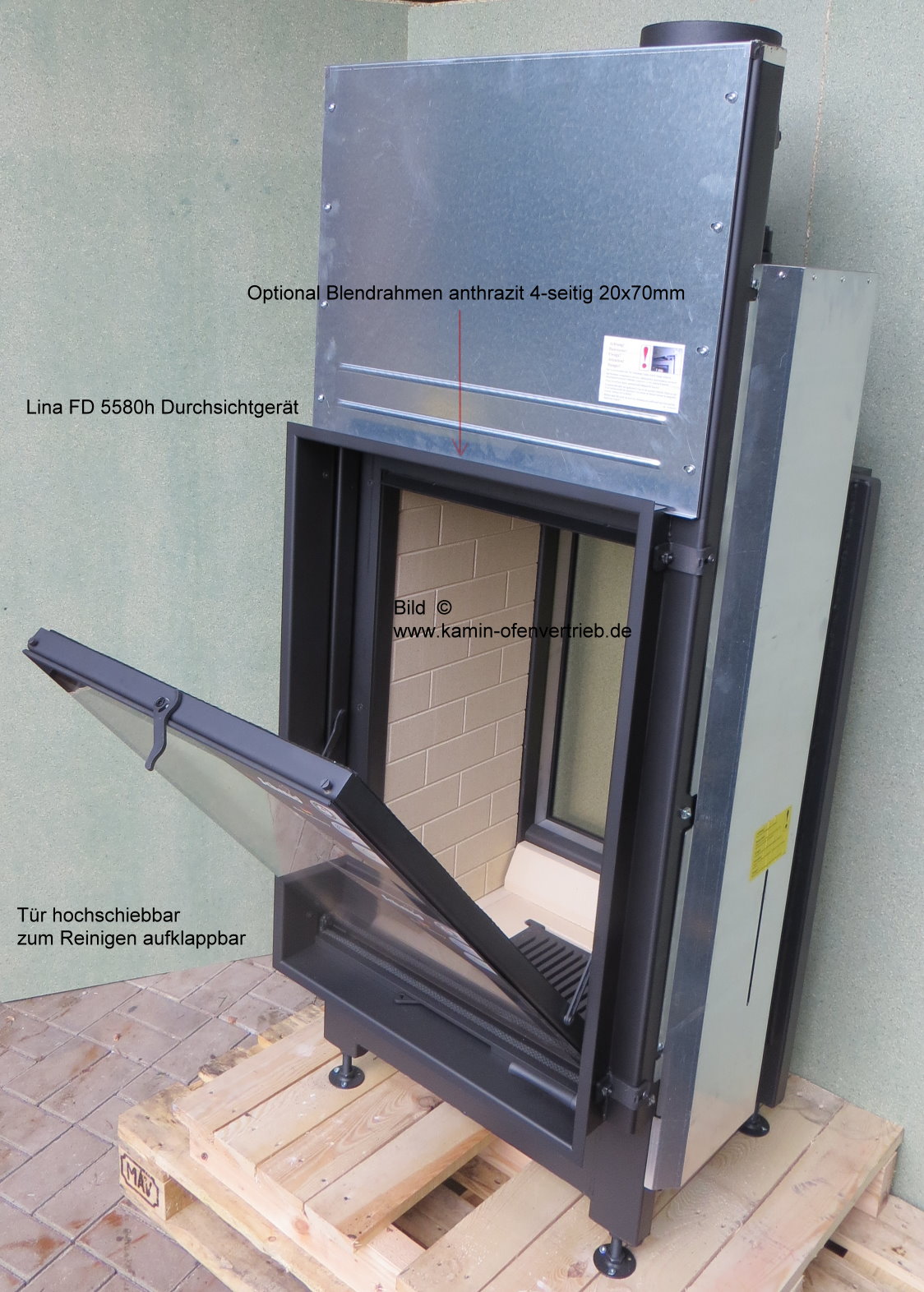

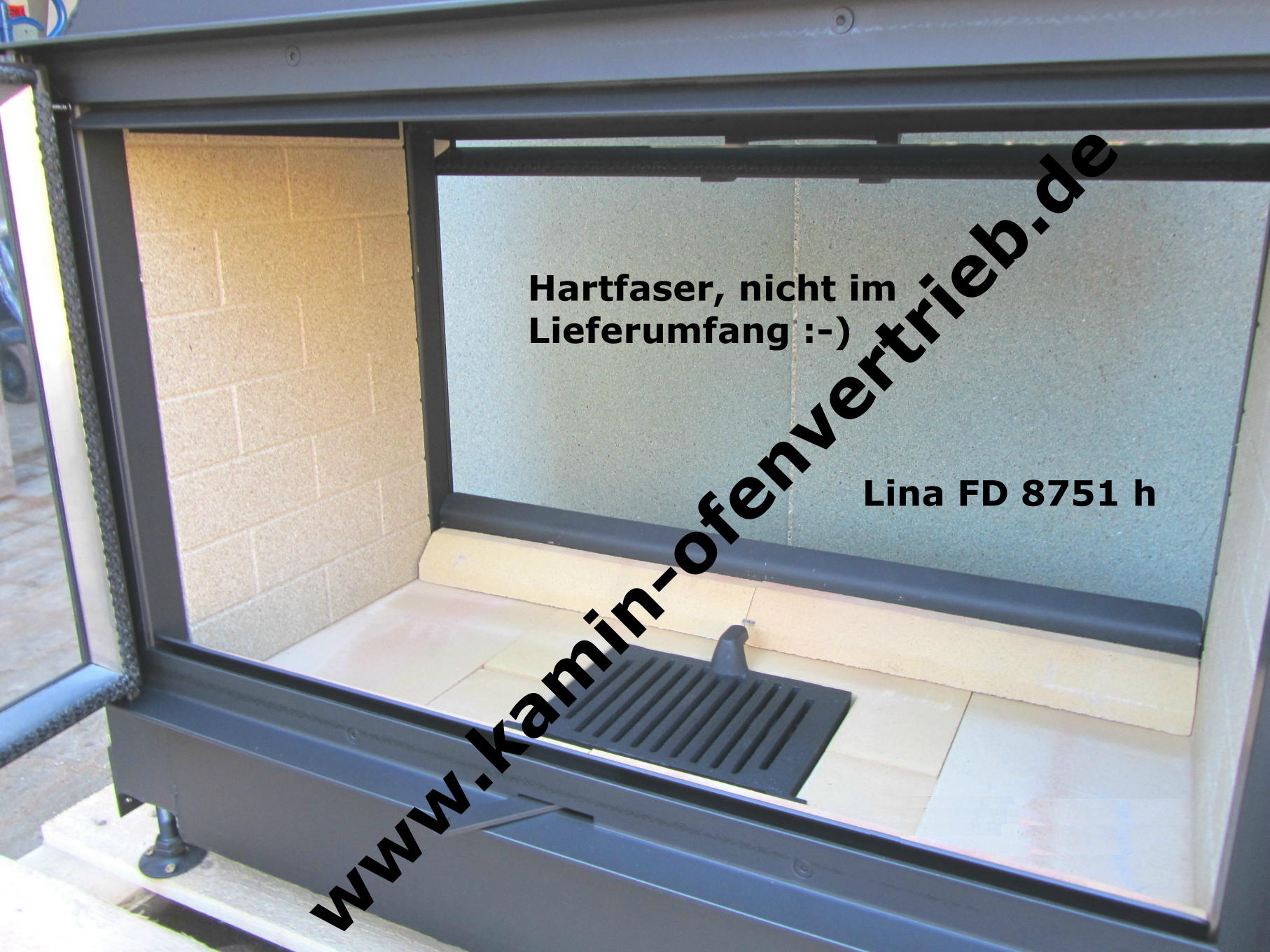

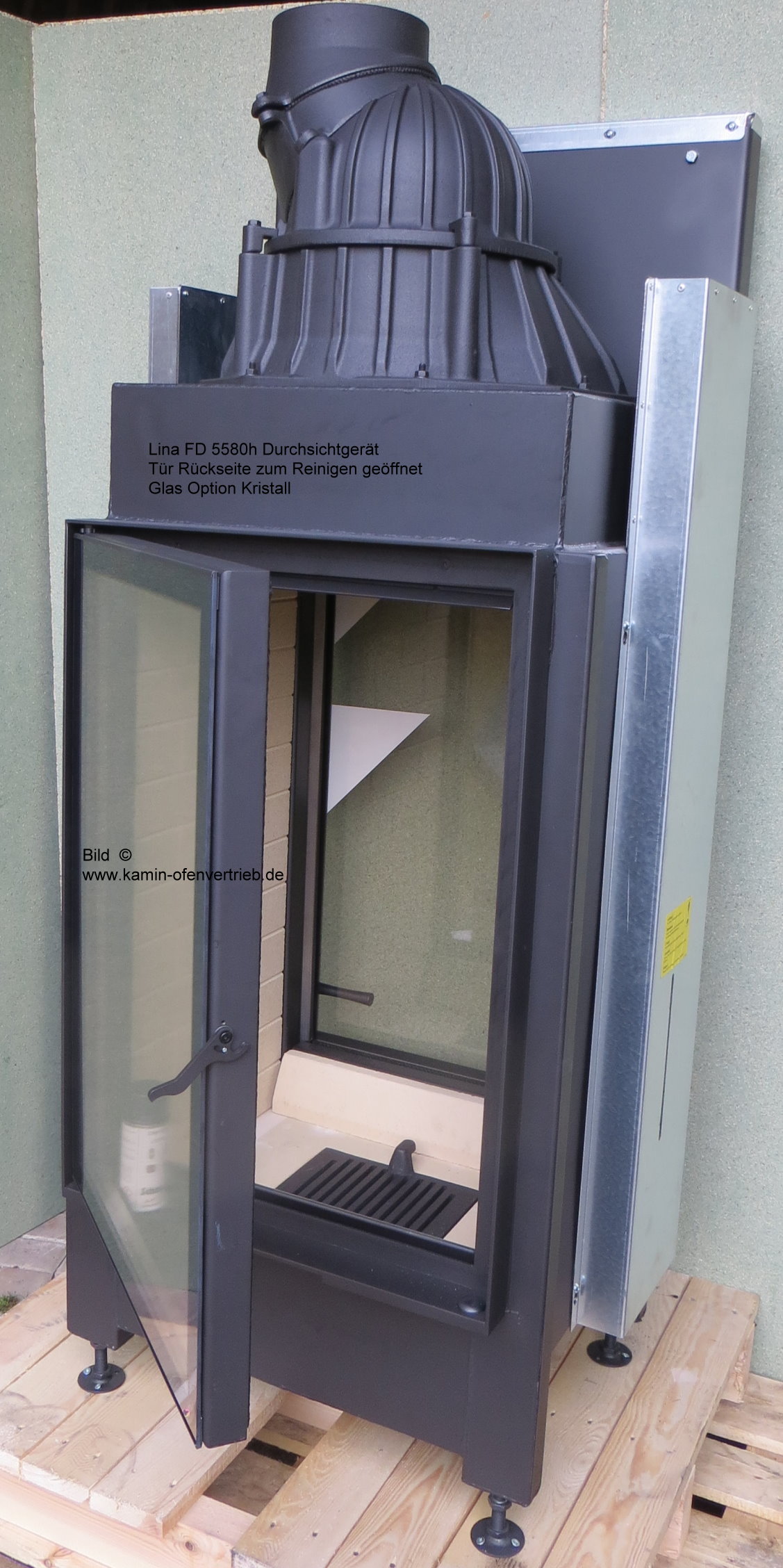

Bei Tunnel-Kamineinsätzen kann die
vordere Tür schwenkbar oder hochschiebbar sein, die rückseitige Tür ist immer
eine schwenkbare Tür.
Die Türfronten einer Tunnelversion können verschieden sein. z.B. eine Front
anthrazit, die zweite Front veredelt.
Die Abgasstutzen sind je nach Einsatz Ø 180mm oder 200 mm. Nachheizkasten Eingang Ø 180mm Ausgang Ø160mm. Alle Kamineinsätze BA 1 (Tür selbstschließend), wenn die Tür nicht selbstschließend sein soll bei Bestellung angeben!

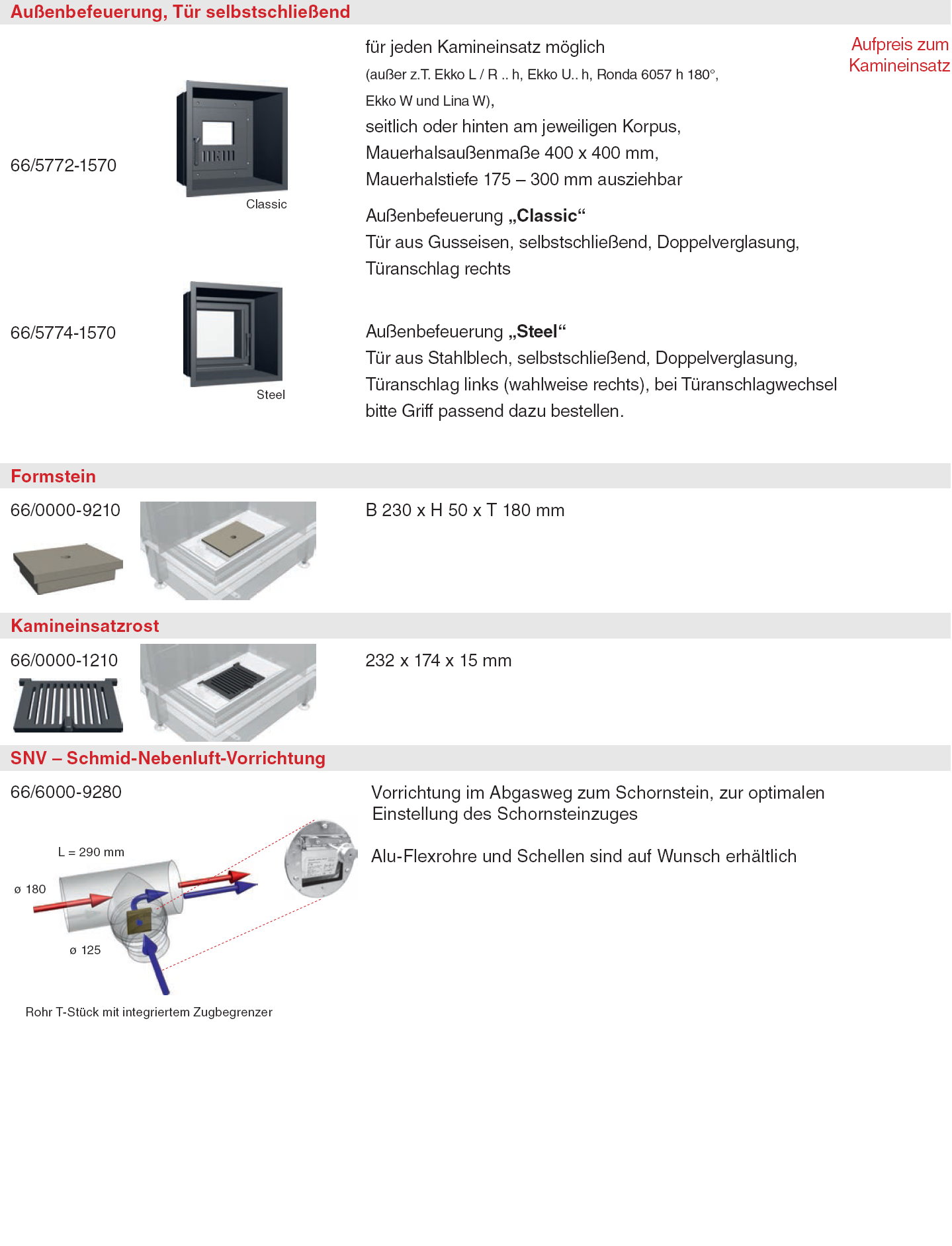

Als Option ist eine Außenbefeuerung möglich, in diesem Fall können Sie z.B. von einem Flur oder Nachbarraum heizen. Diese zusätzliche Feuerungstür kann seitlich oder hinten gewählt werden. Es gehört dann ein 40x40cm großer und 17,5-30cm einstellbarer, tiefer Mauerhals dazu.
Die Kamineinsätze dieser Ausstellungsseite sind gemäß der DIN 18895 A1 Kamineinsätze der Bauart 1 (BA 1). BA 1 besagt selbstschließende Tür. Eine Mehrfachbelegung des Schornsteines ist unter bestimmten Voraussetzungen möglich. Diese Voraussetzungen muß Ihr Schornsteinfegermeister speziell vor Ort an Ihrem Schornstein prüfen. Eine Mehrfachbelegung ist unter anderem auch vor der Schornsteinabmessung abhängig.
Aus vielerlei Gründen sollten Sie den Schornsteinfeger bereits bei Ihre Planung mit einbeziehen. Er weist Sie unter Umständen auch auf regionale Besonderheiten hin, sollte eine Feuerstätte vor einem Kauf genehmigen und muß diese vor Inbetriebnahme abnehmen!
Griffe oder andere Kleinigkeiten können durch den technischen Vorschritt anders aussehen oder angeordnet sein als auf den Bildern zu sehen ist.
die Bedienungsanleitung finden Sie
auf der Internetseite des Herstellers unter
www.schmid.st, im Menü "Service" den Punkt "Bedienungsanleitungen"
auswählen

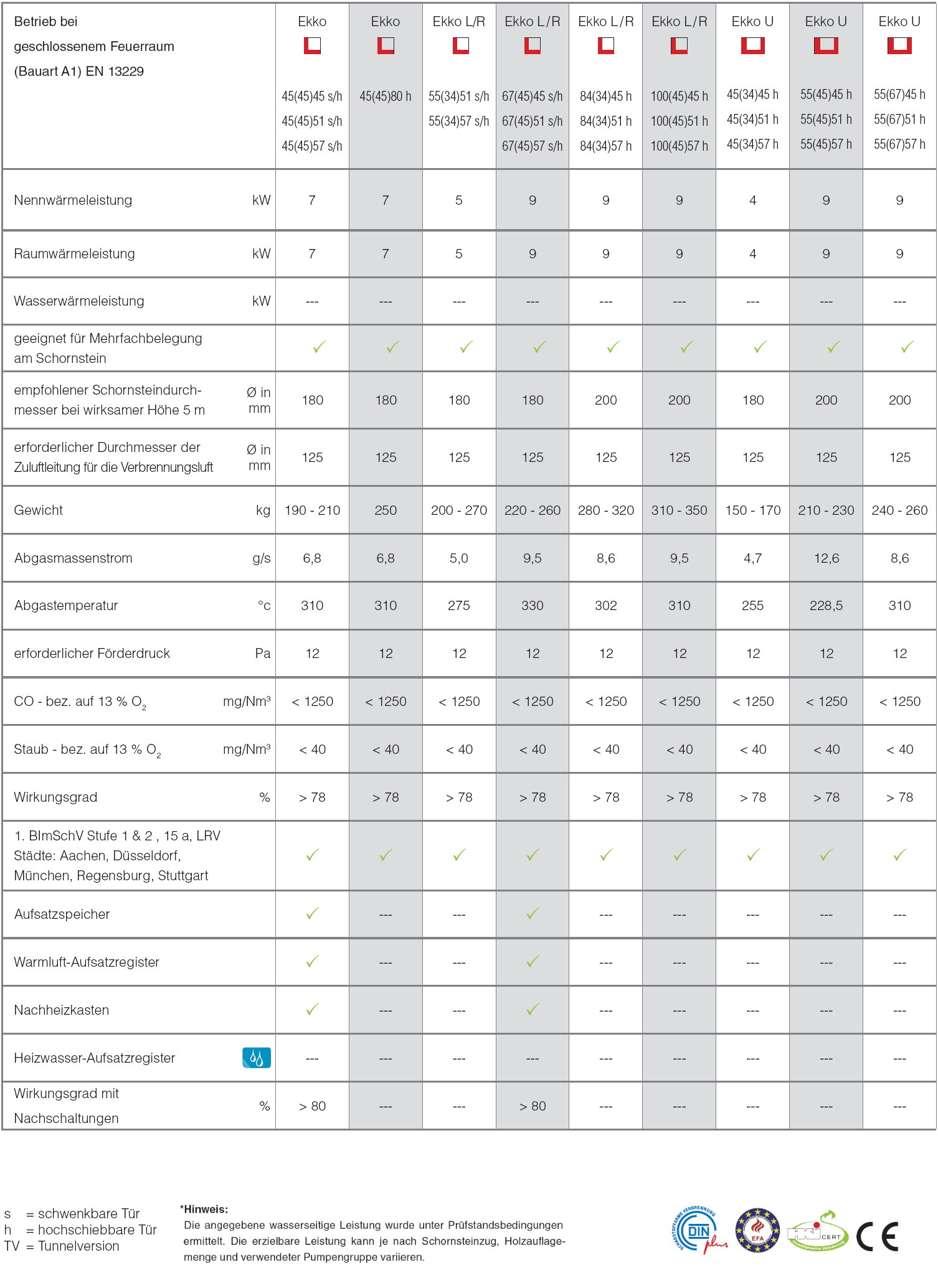

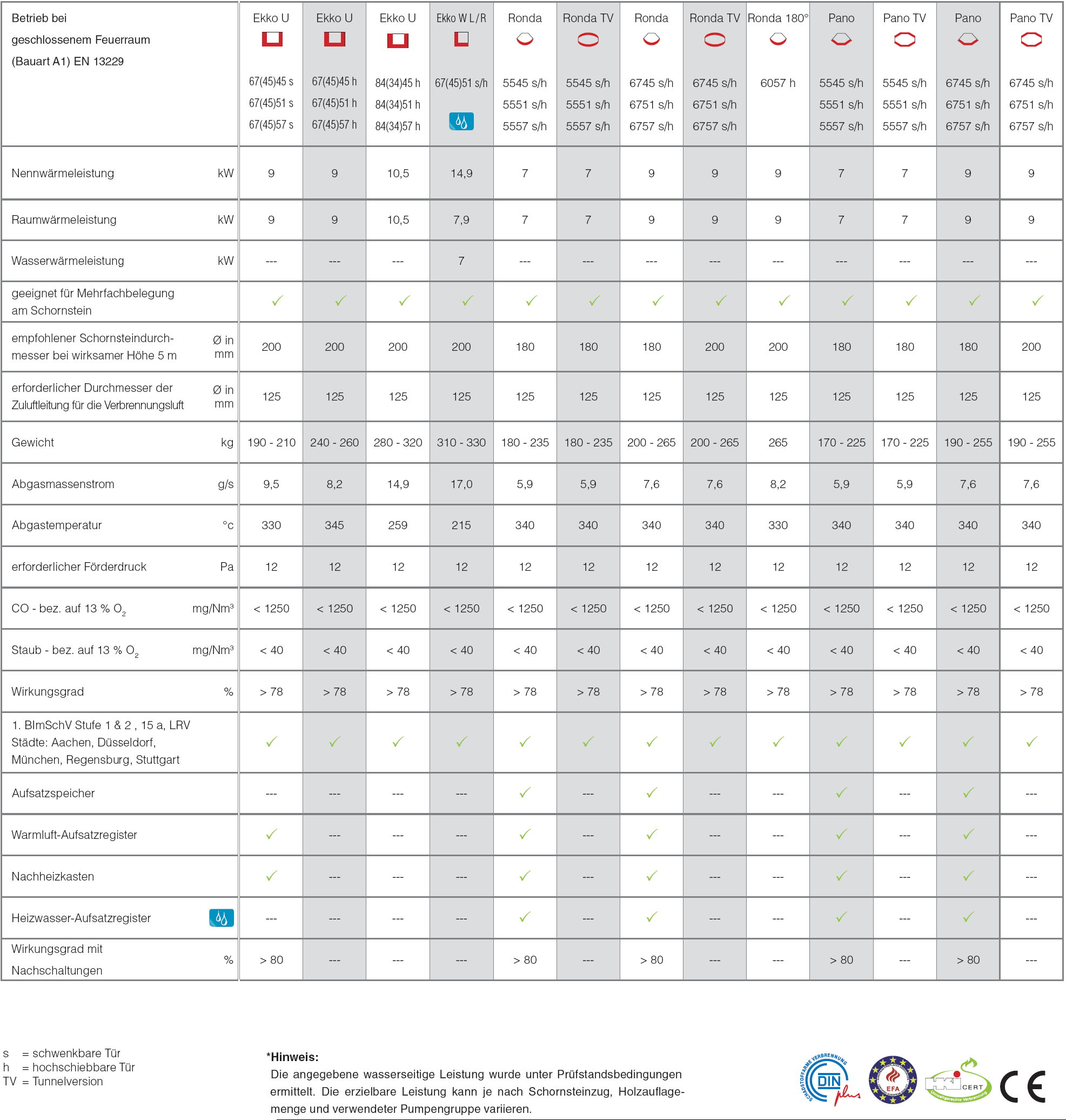

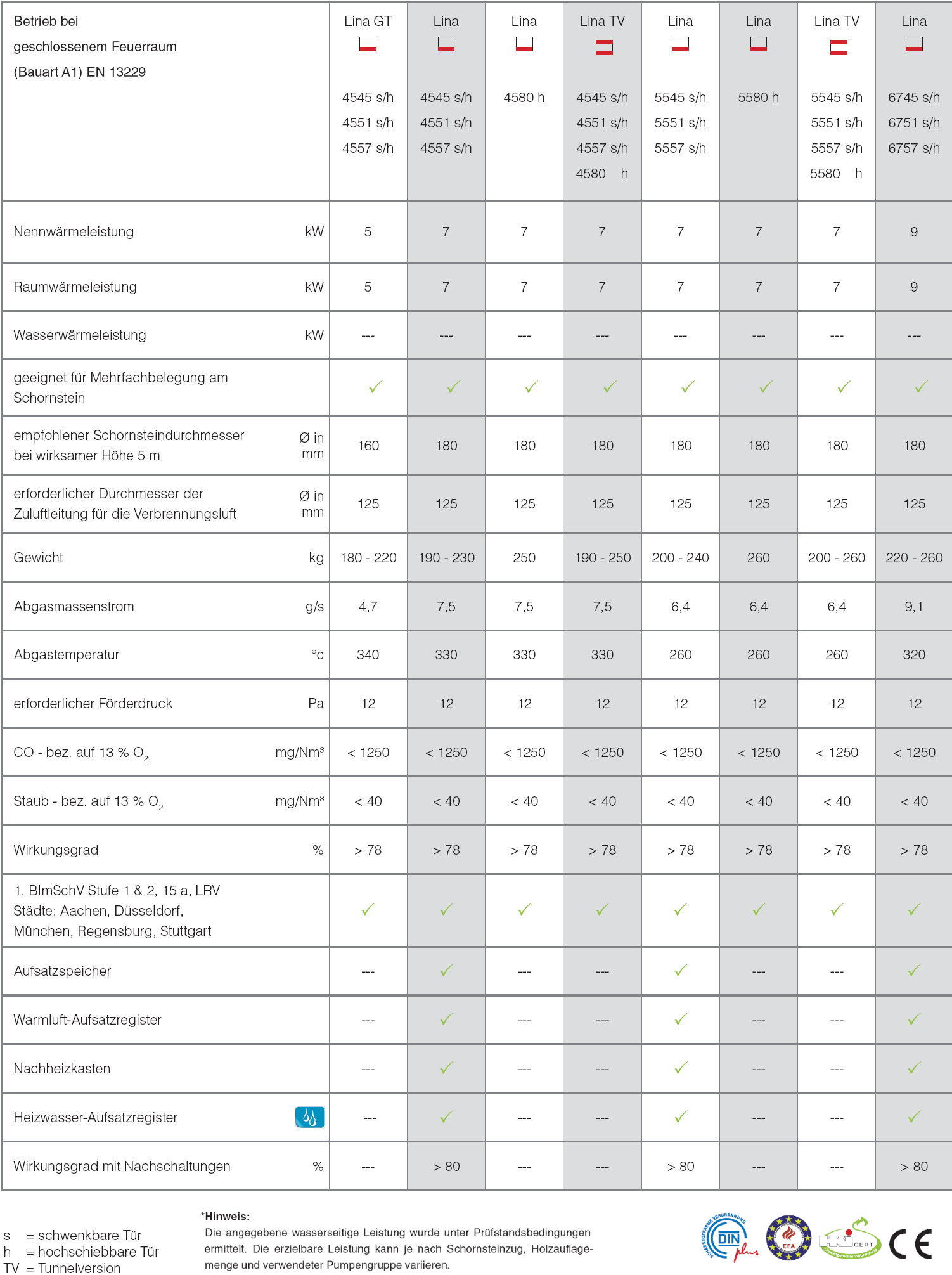

die technischen Daten mit
Zeichnungen finden Sie auf der Internetseite des Herstellers unter
www.schmid.st, "Kamineinsätze" auswählen, dann die "Baureihe", dann bei dem
gewünschten Einsatz die PDF anklicken
die Kamineinsätze

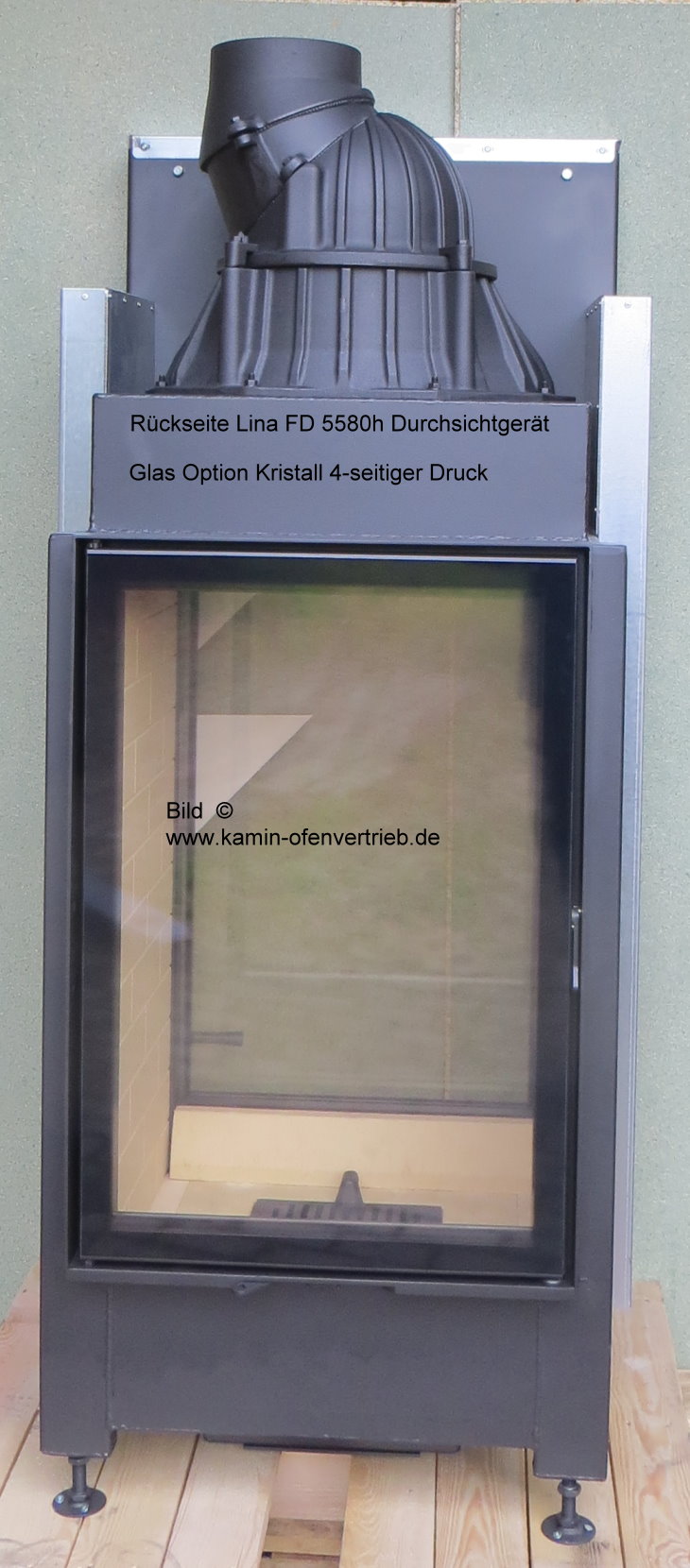

die Ausstattungen Kristall, Kristall+,
Türfronten veredelt

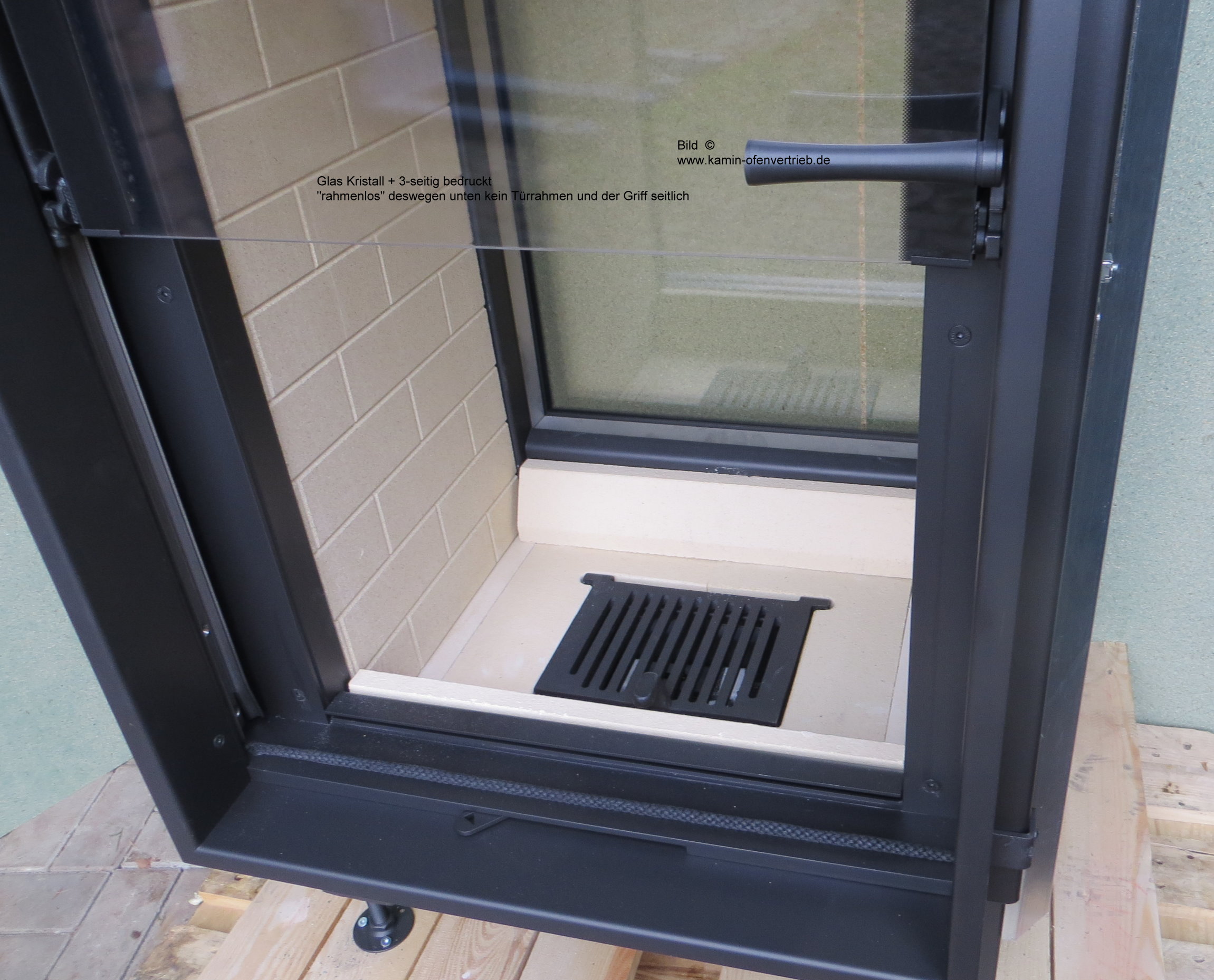

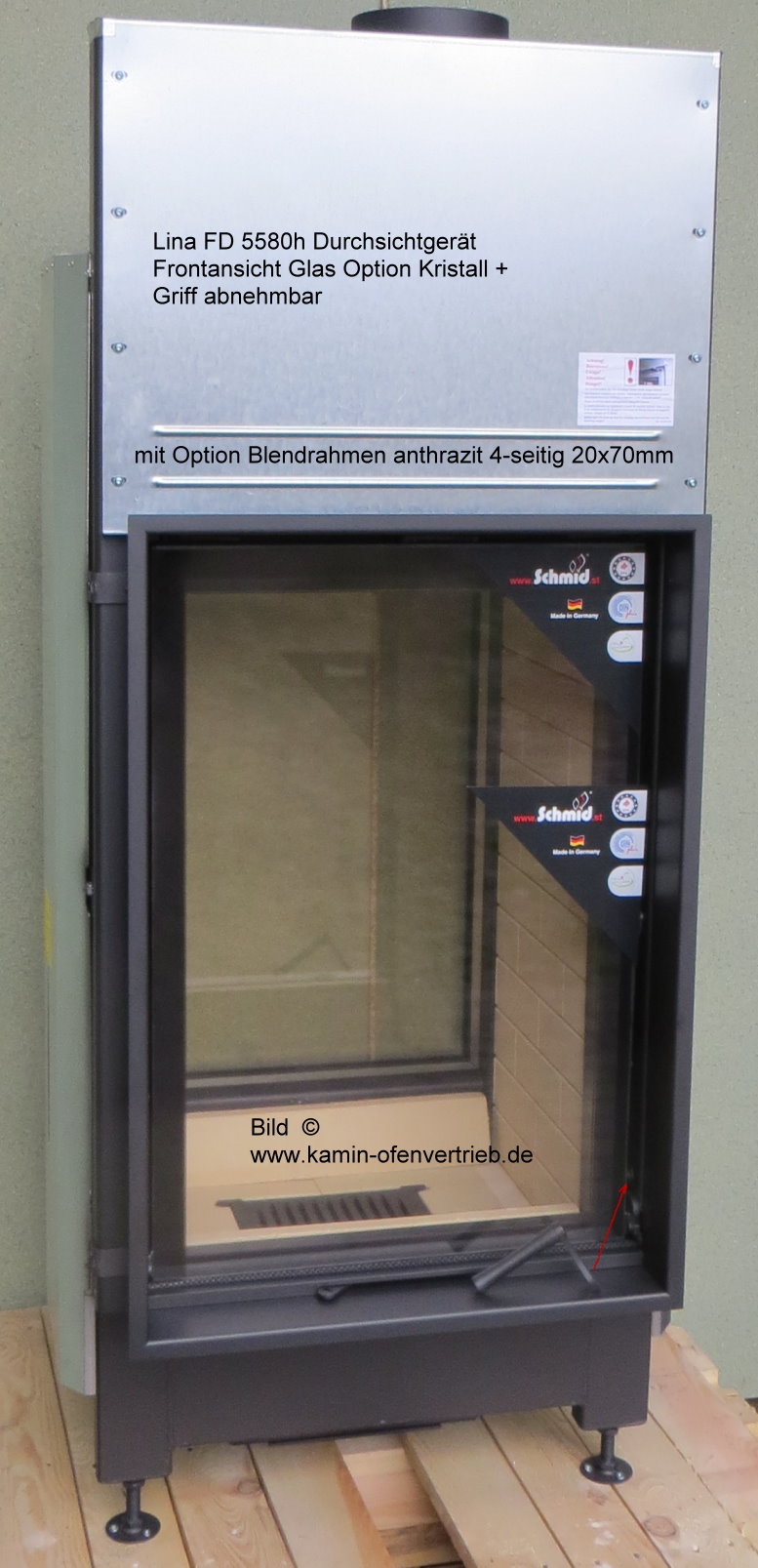

bitte Beachten: bei Kristall+ ist der Türgriff zum Stecken seitlich als lose
Ausführung
für folgende Kamineinsätze mit schwenkbaren oder hochschiebbahren Türen

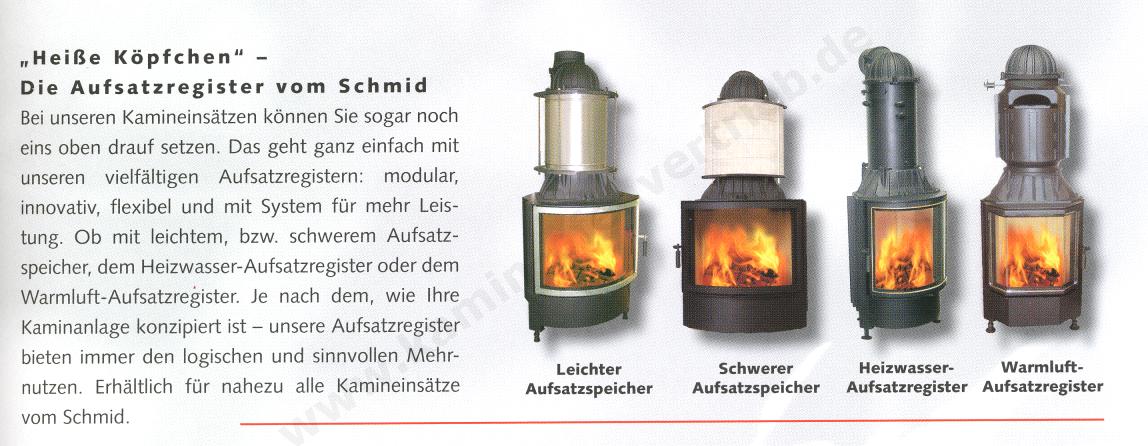

Aufsatzspeiche für:

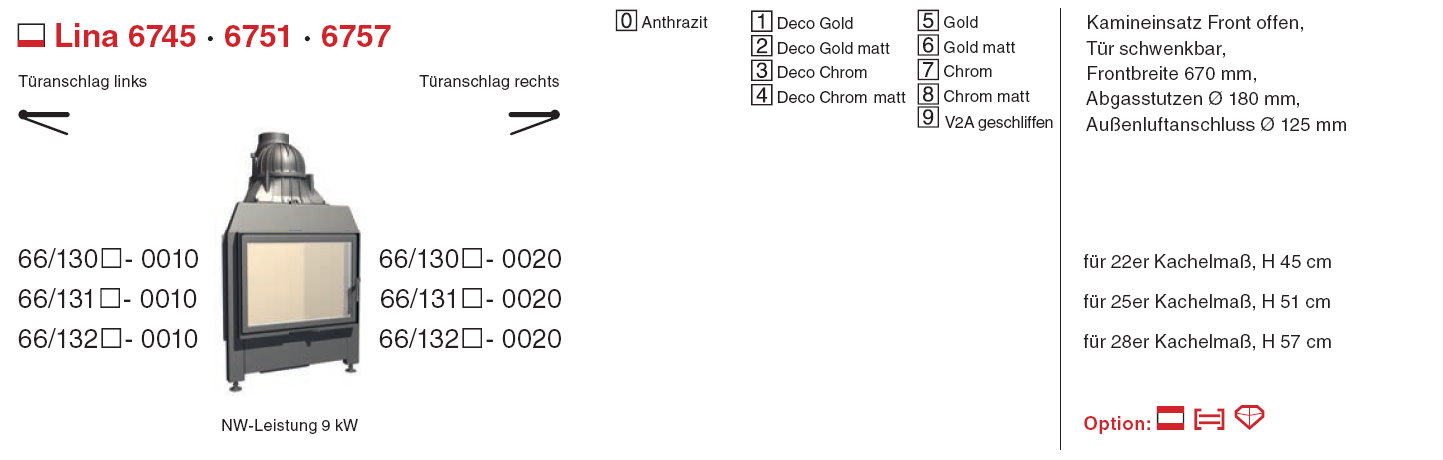

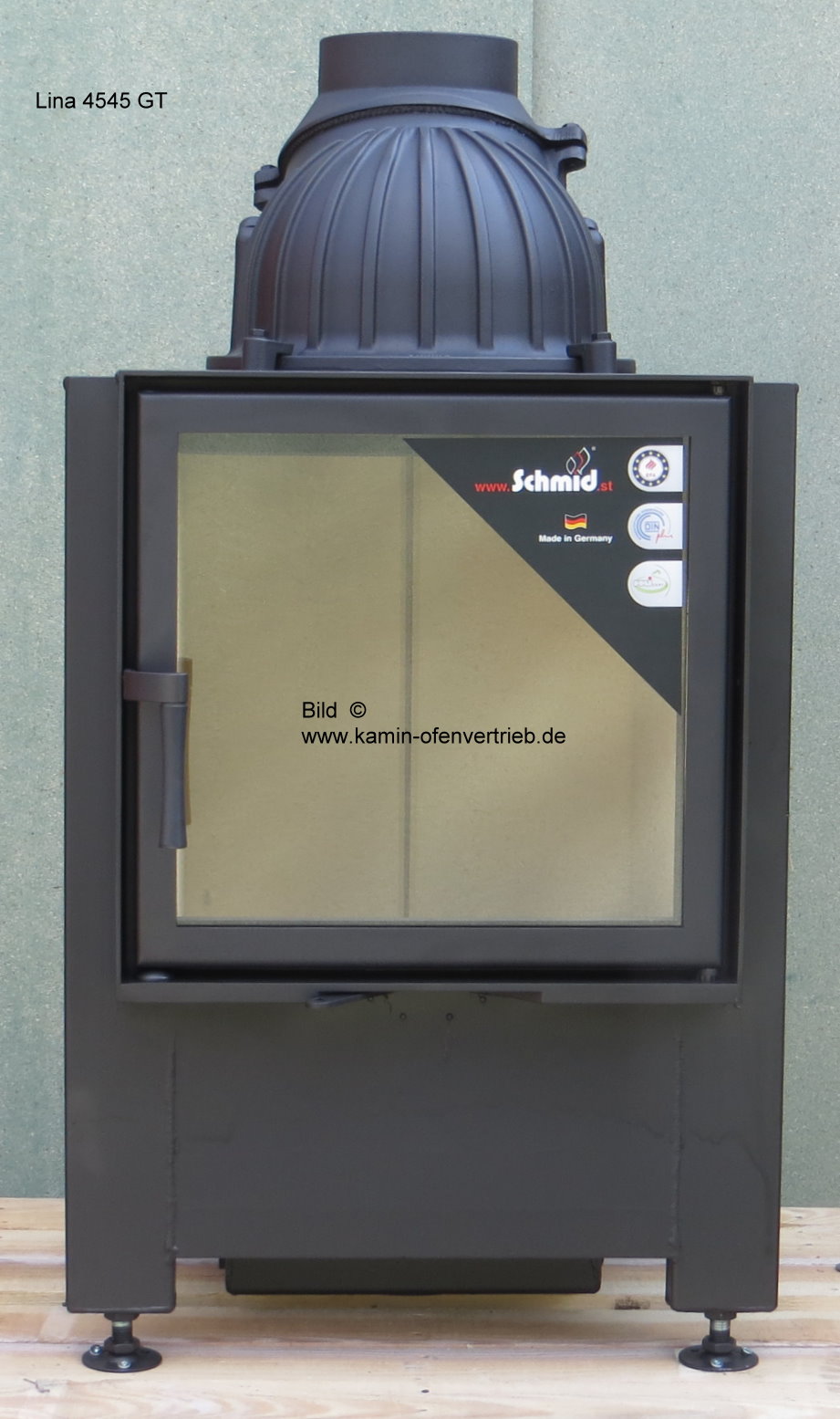

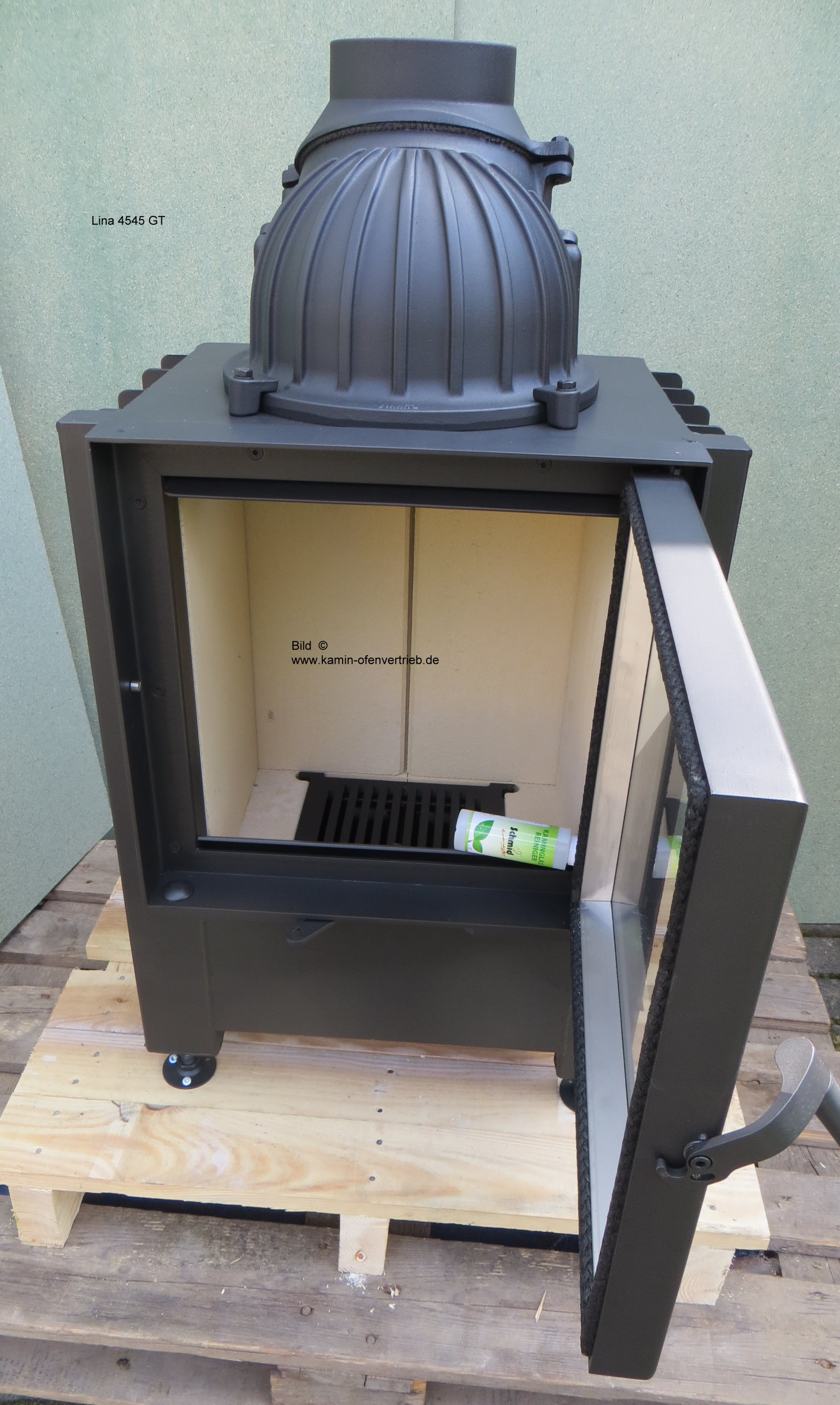

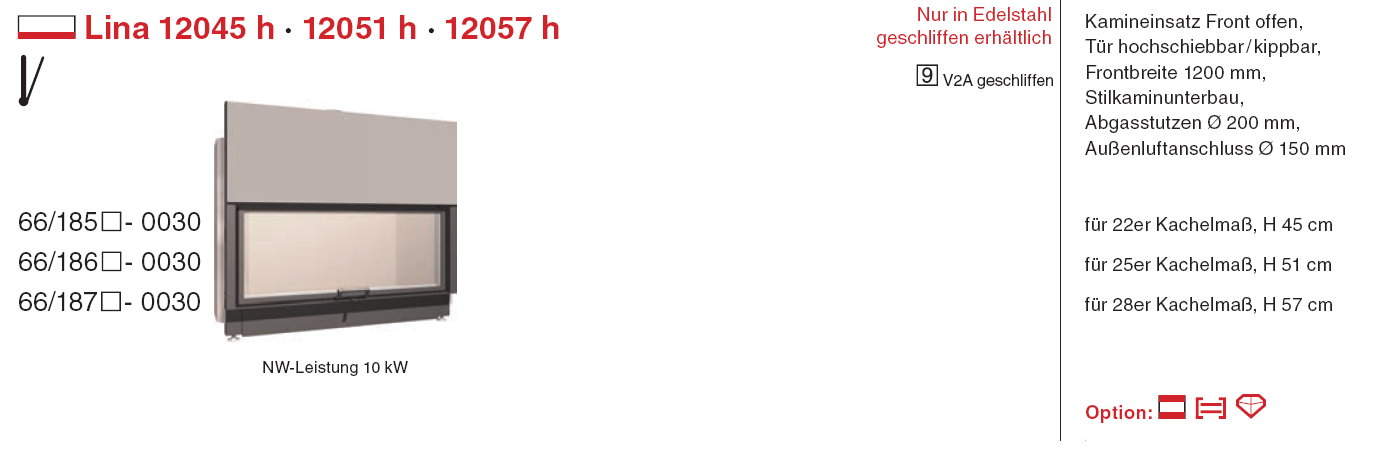

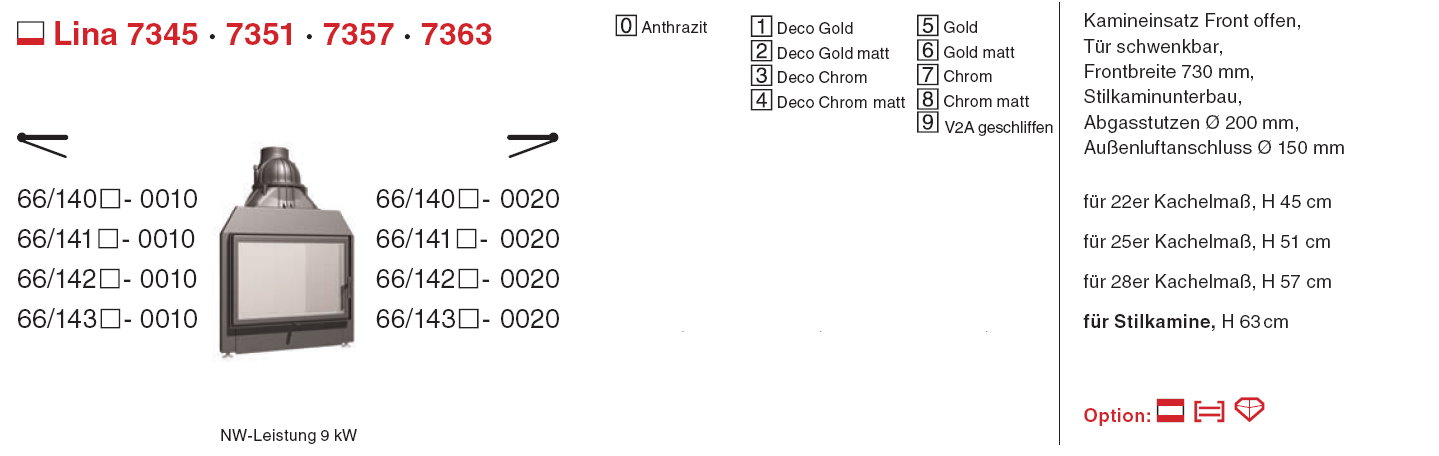

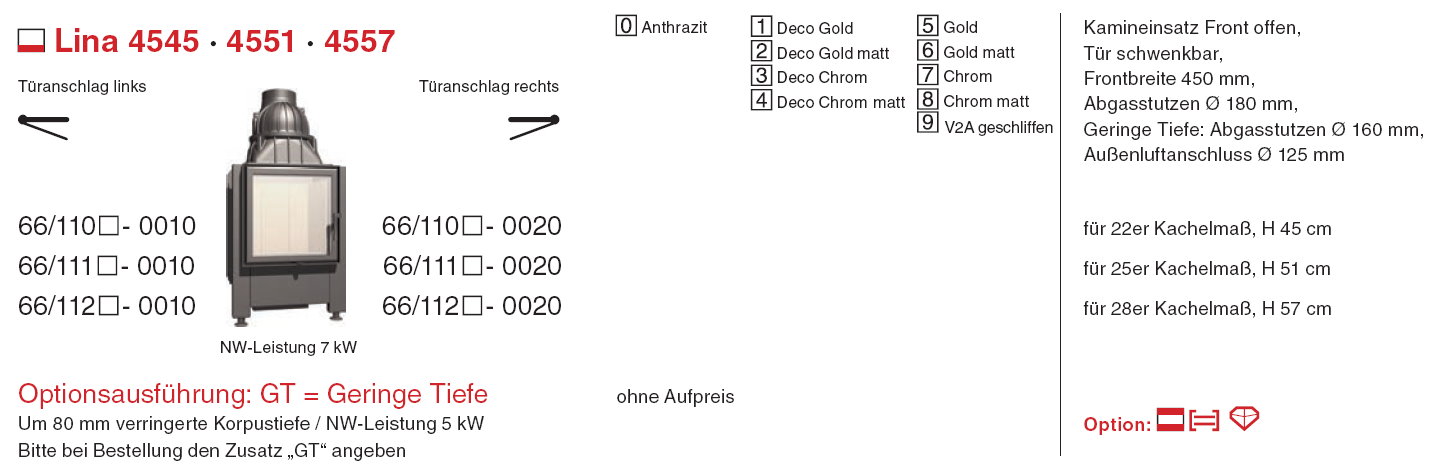

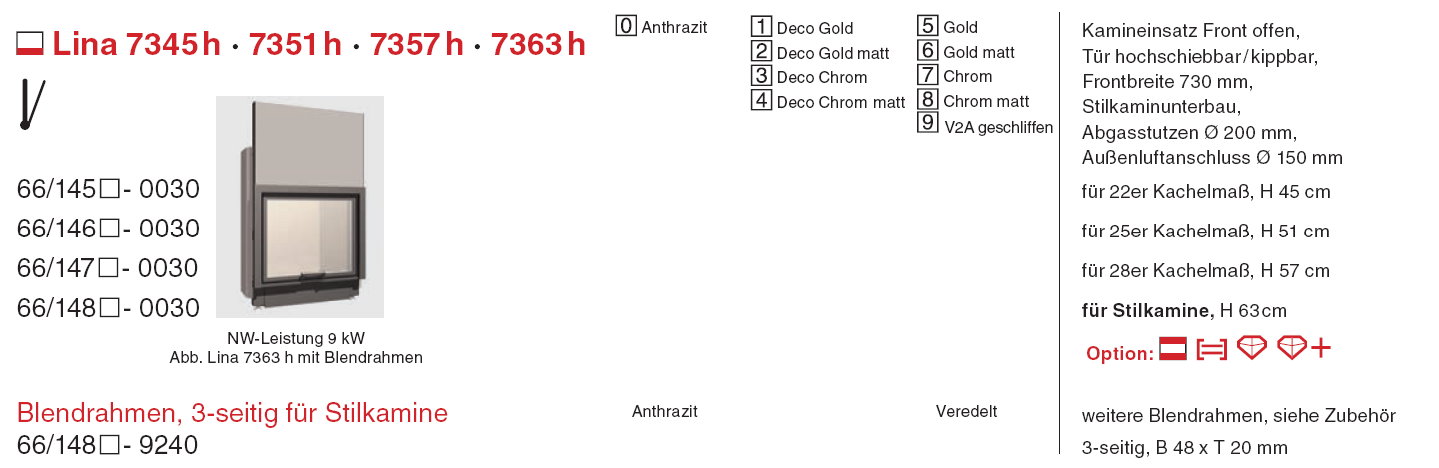

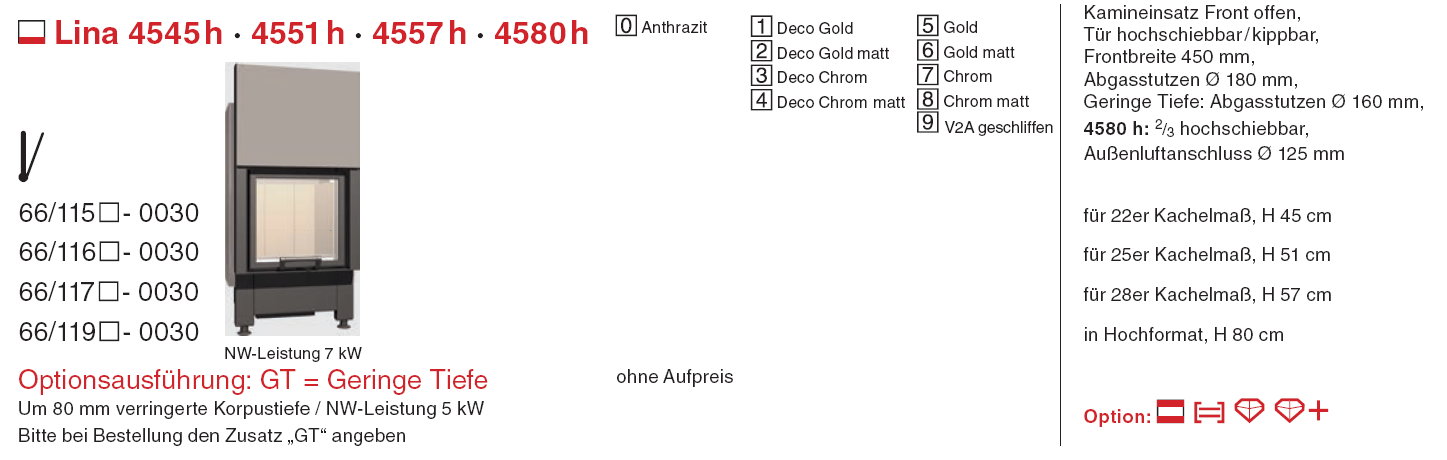

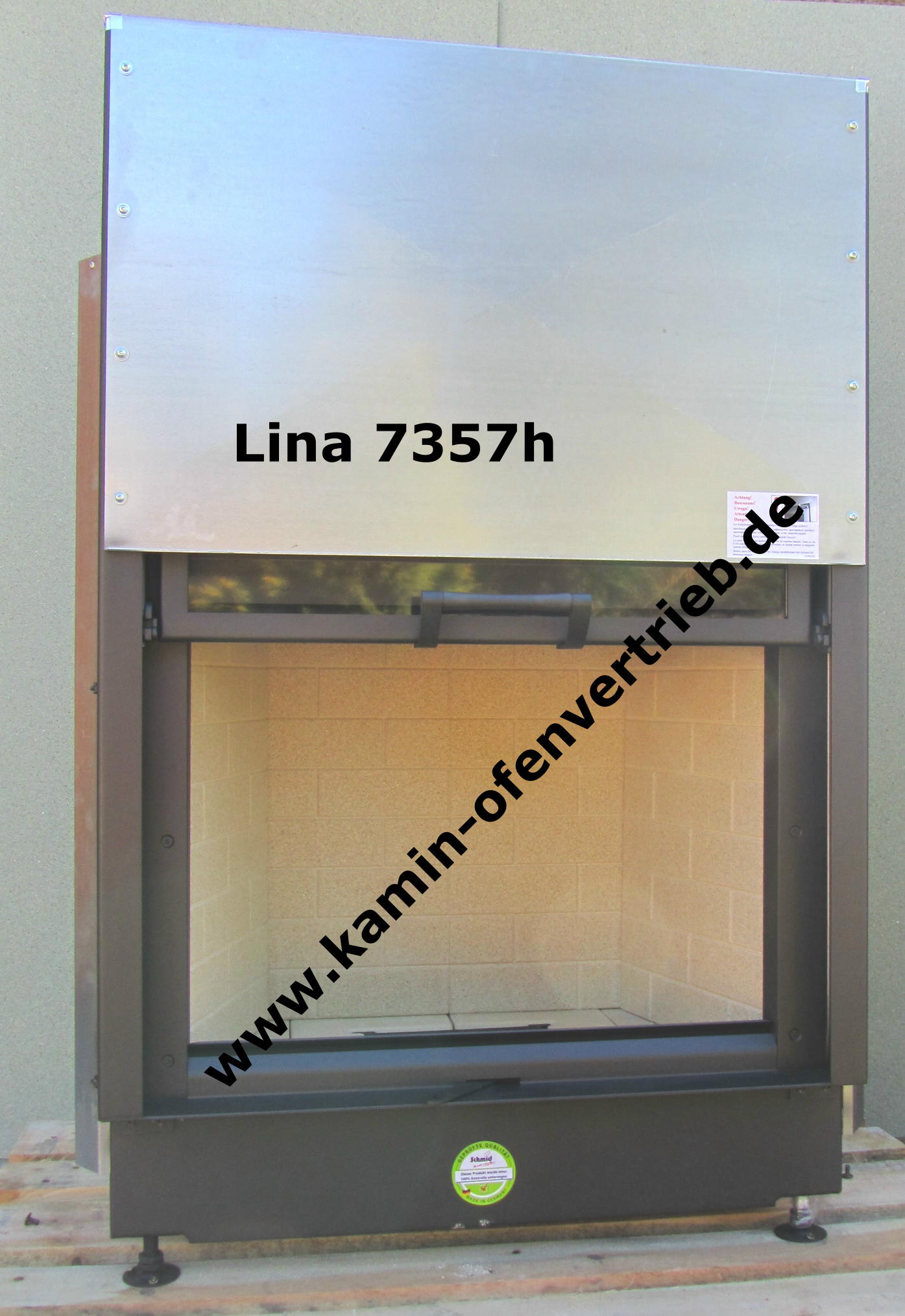

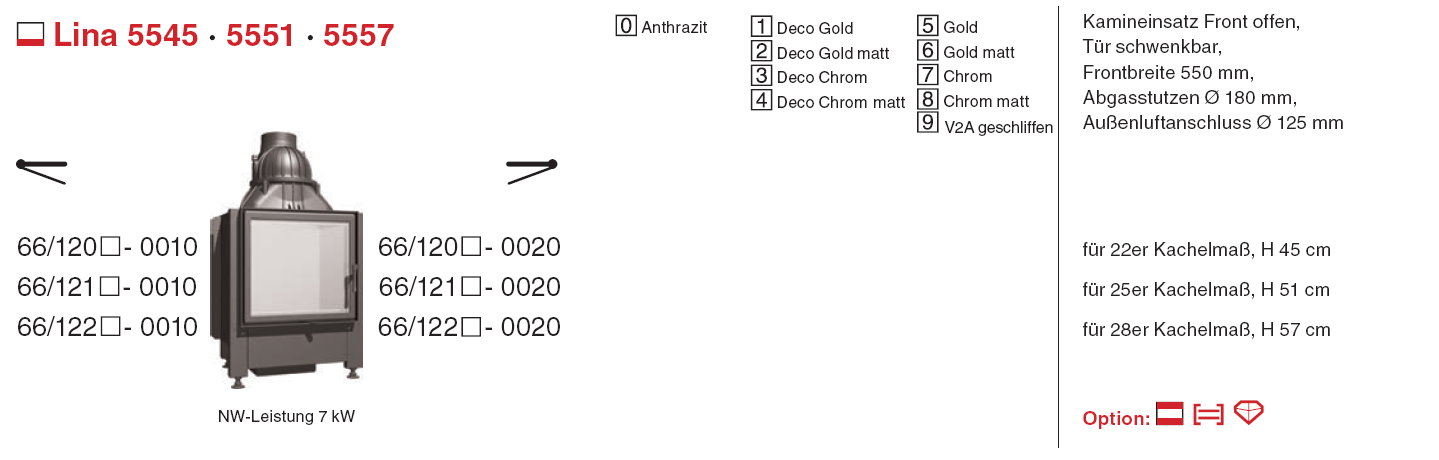

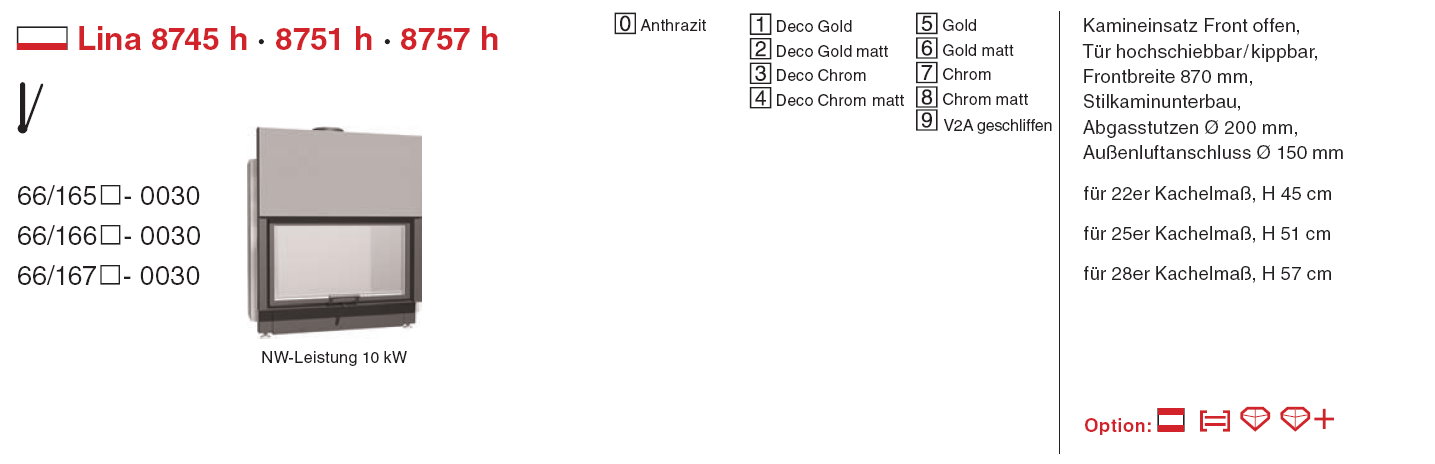

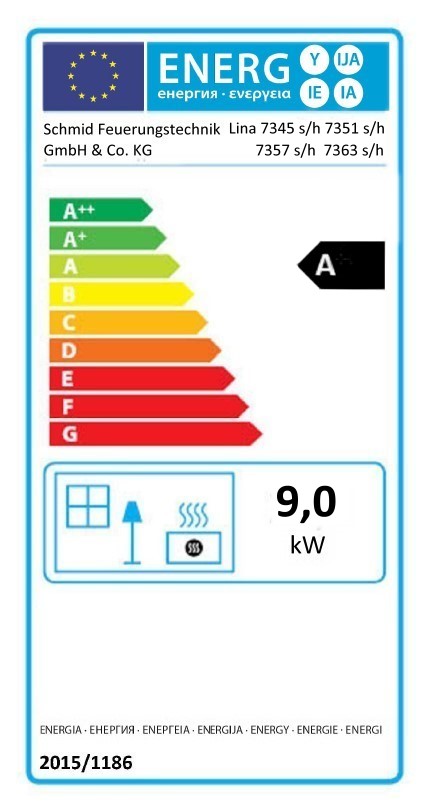

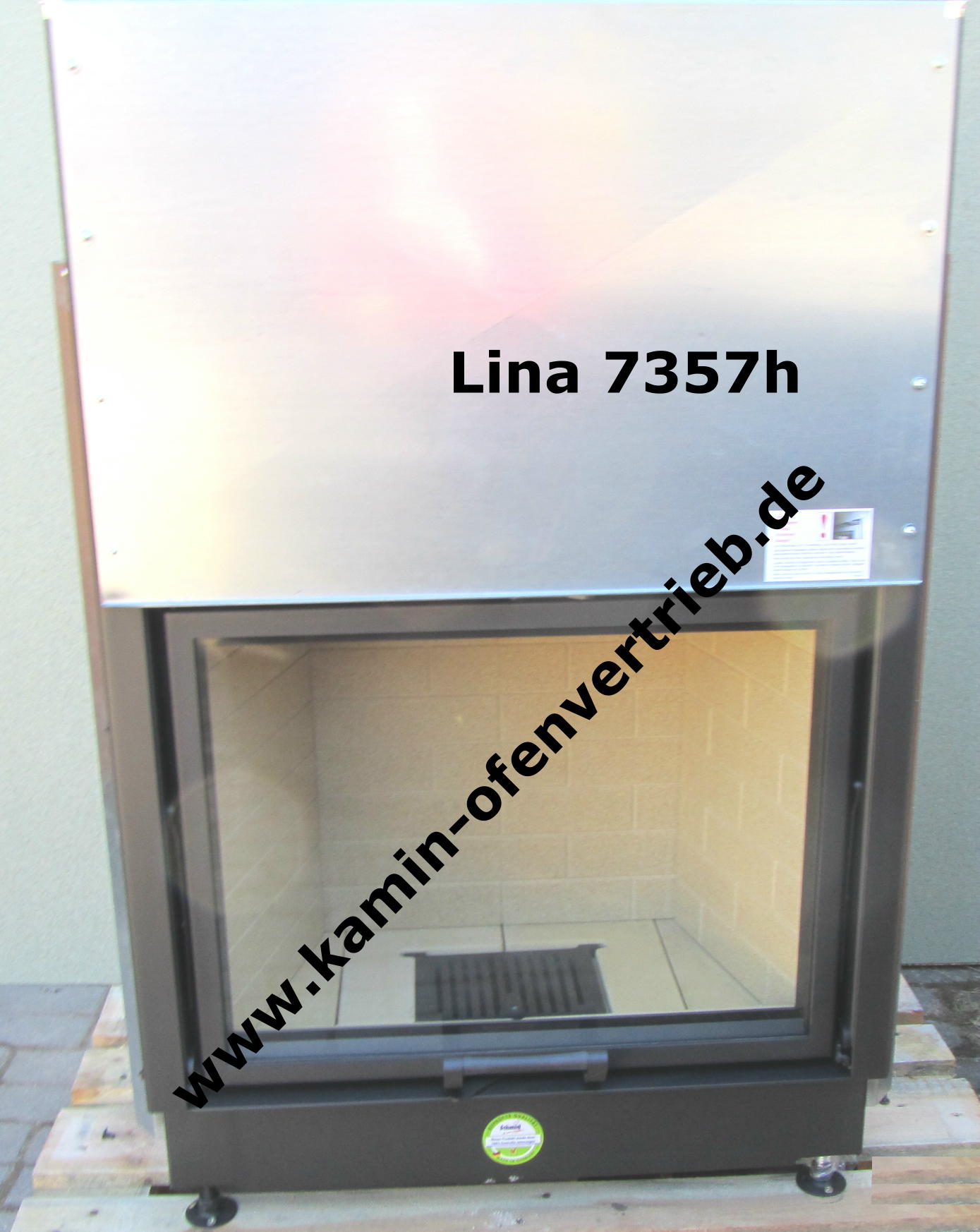

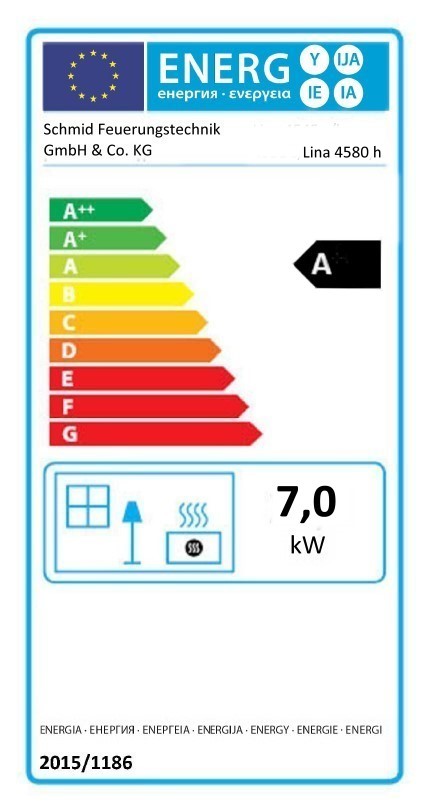

Lina 4545, 4551, 4557, 5545, 5551, 5557, 6745, 6751, 6757, 7345, 7351, 7357,
7363, 8745, 8751, 8757

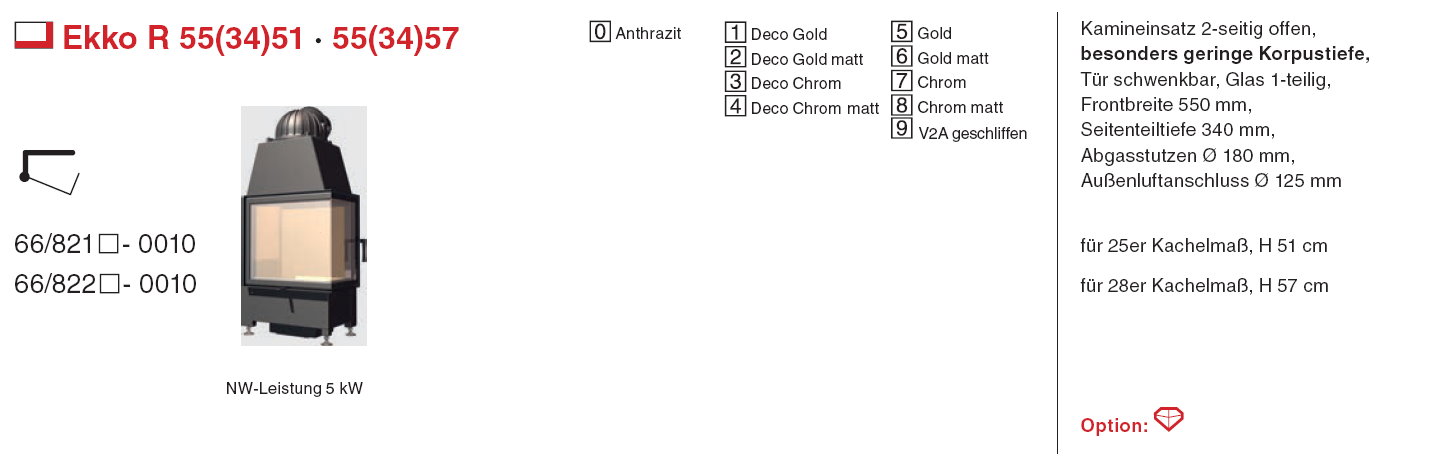

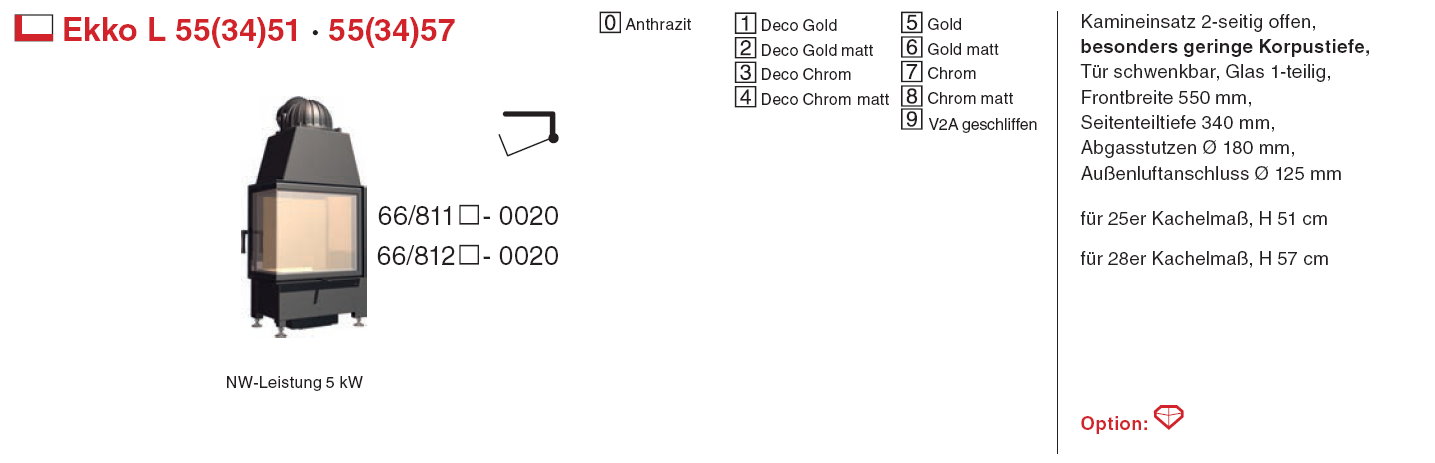

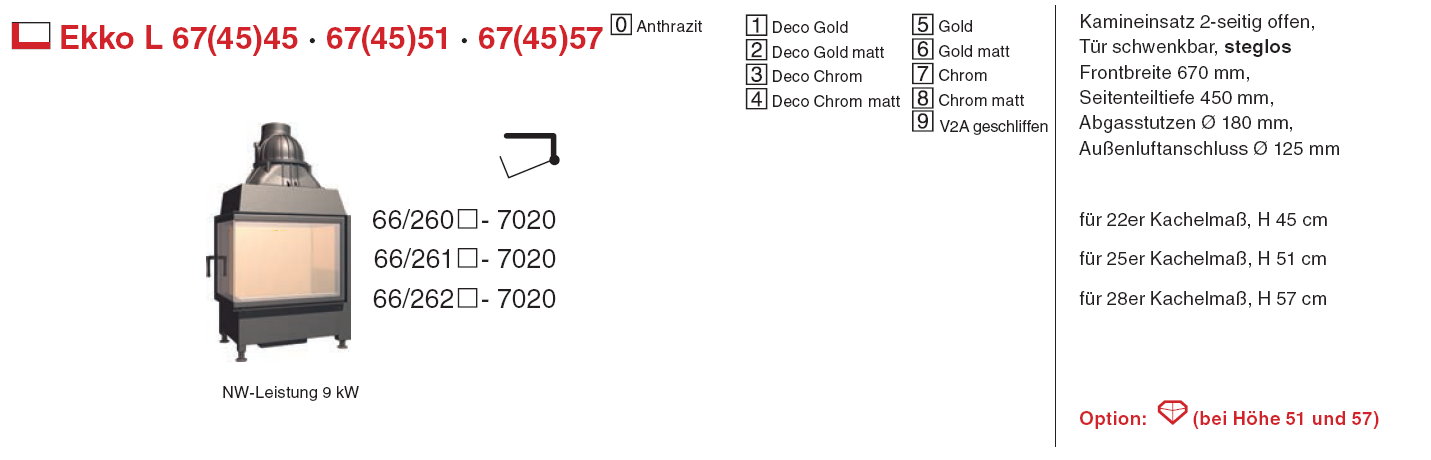

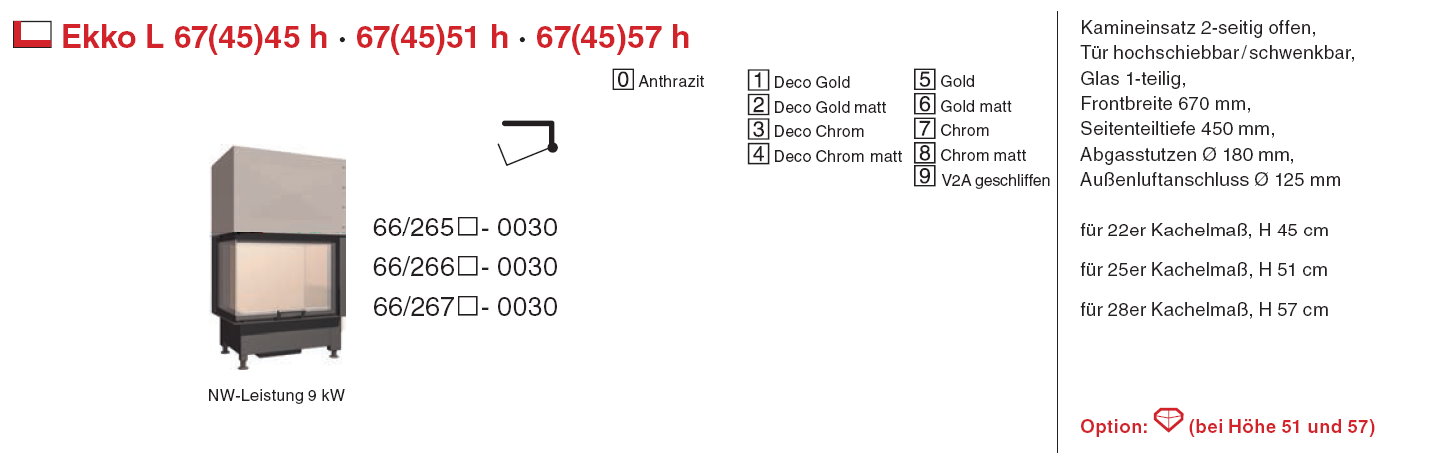

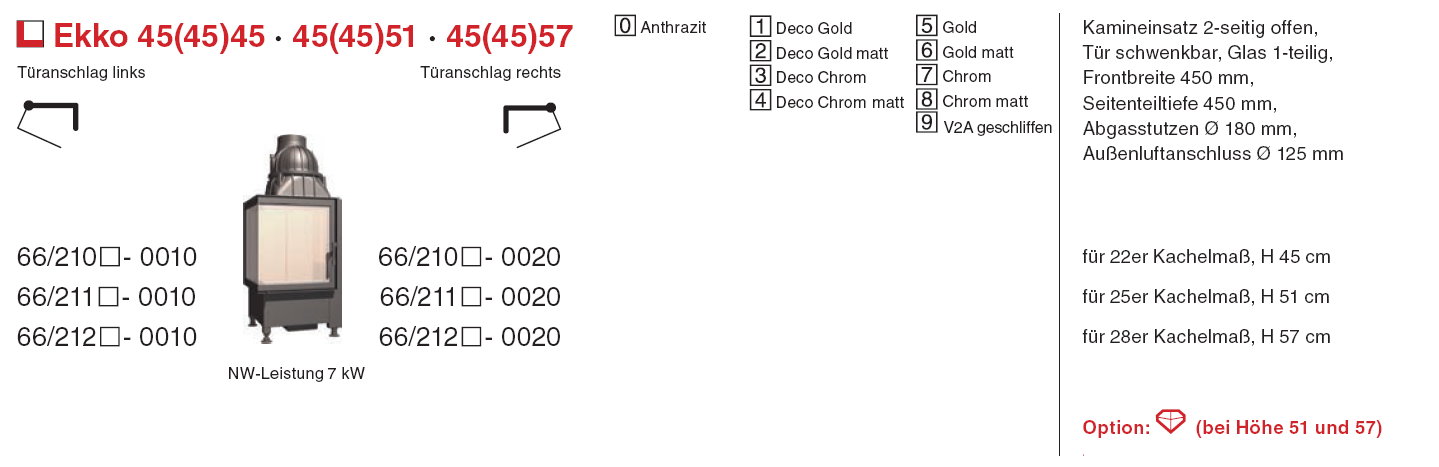

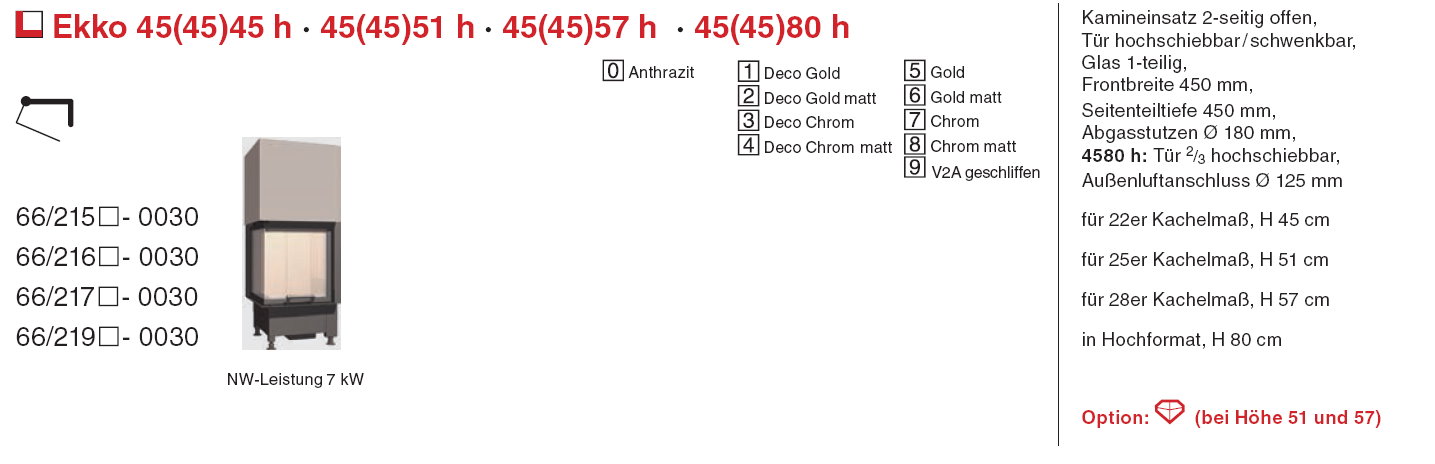

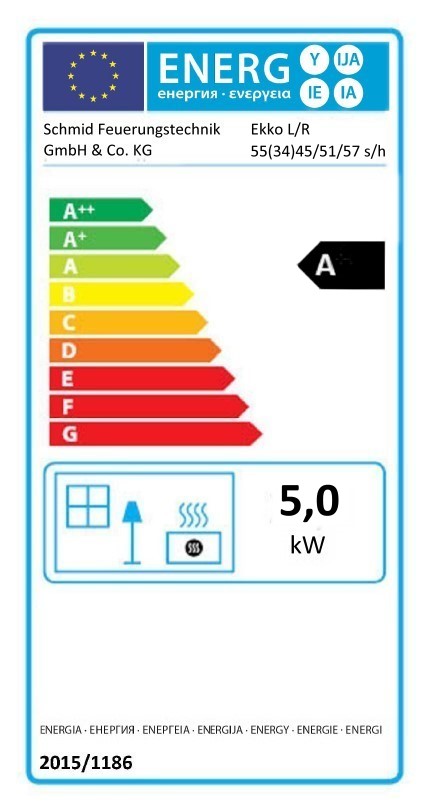

Ekko 4545, 4551, 4557, 6745, 6751, 6757,
Ronda 5545, 5551, 5557, 6745, 6751, 6757

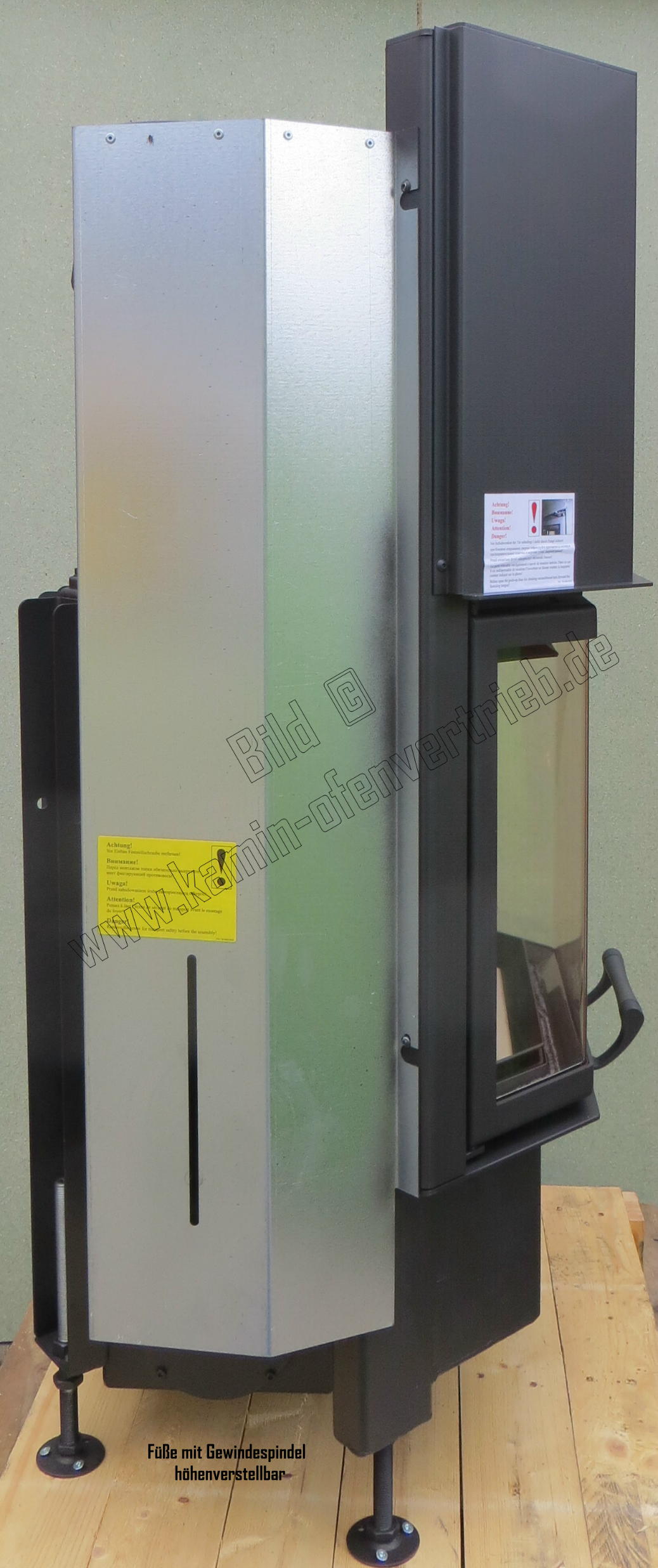

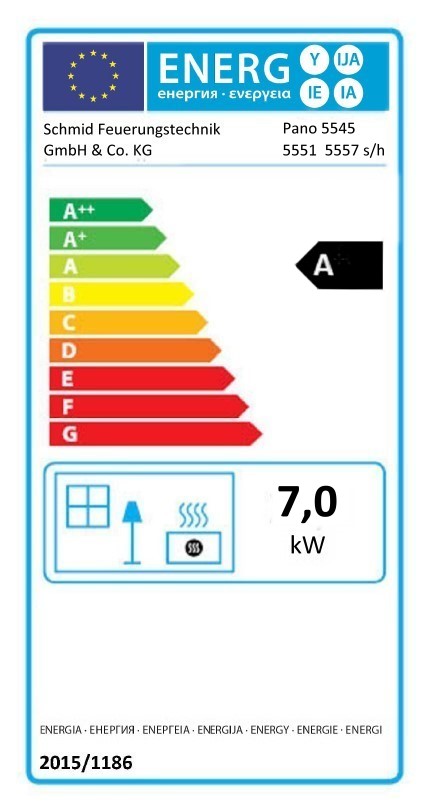

Pano 5545, 5551, 5557, 6745, 6751, 6757
Warmluft- Aufsatzregister für:
Lina 4545, 4551, 4557, 5545, 5551, 5557, 6745, 6751, 6757, 7345, 7351, 7357,
7363, 8745, 8751, 8757, 10045, 10051, 10057
Ekko 4545, 4551, 4557, 6745, 6751, 6757,

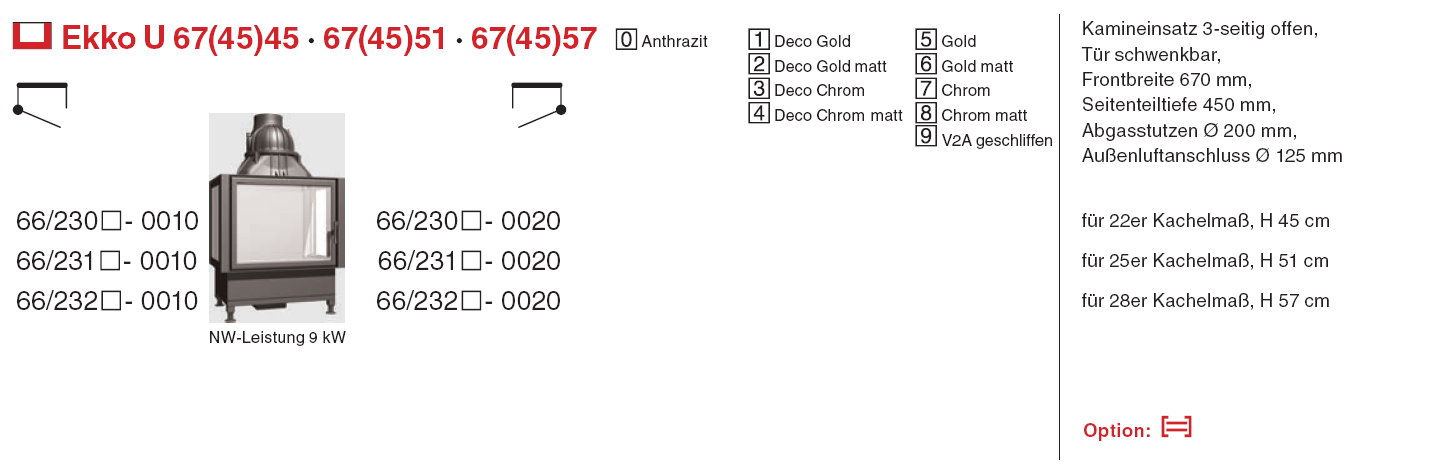

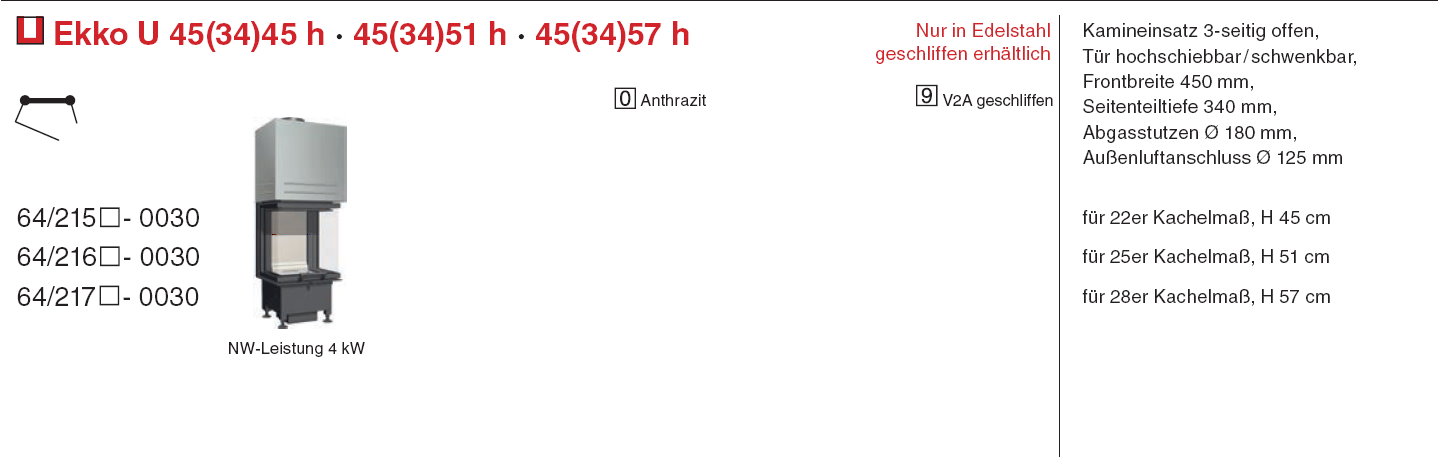

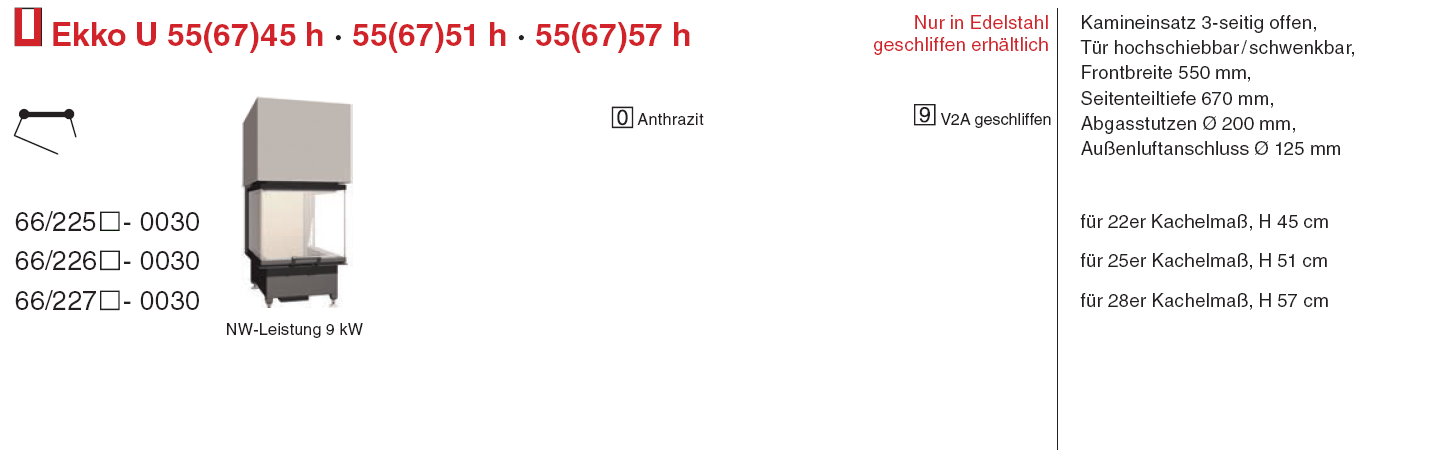

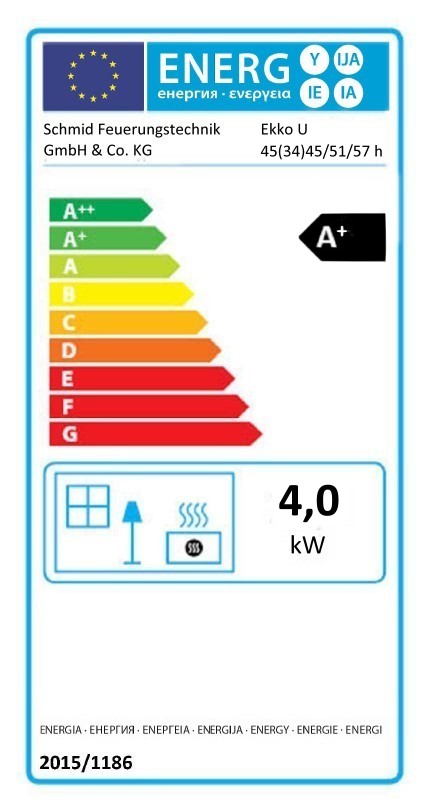

Ekko U:6745, 6751, 6757
Ronda 5545, 5551, 5557, 6745, 6751, 6757
Pano 5545, 5551, 5557, 6745, 6751, 6757

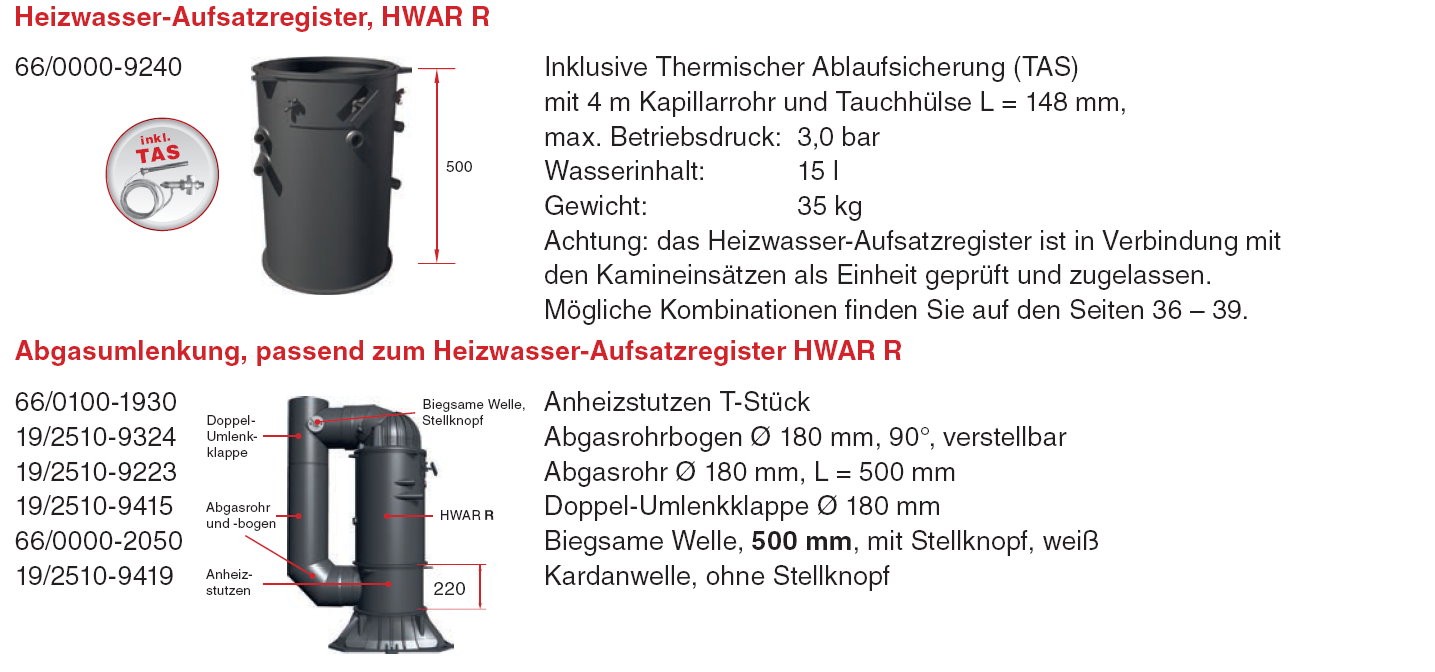

Heizwasser- Aufsatzregister HWAR R
rund für:
Lina 4551, 4557, 5551, 5557, 6751, 6757, 7351, 7357, 7363, 8751, 8757
Ronda 5551, 5557, 6751, 6757
Pano 5551, 5557, 6751, 6757
Nachheizkasten für:
Lina 4545, 4551, 4557, 5545, 5551, 5557, 6745, 6751, 6757, 7345, 7351, 7357,
7363, 8745, 8751, 8757, 10045, 10051, 10057
Ekko 4545, 4551, 4557, 6745, 6751, 6757,
Ekko U:6745, 6751, 6757
Ronda 5545, 5551, 5557, 6745, 6751, 6757
Pano 5545, 5551, 5557, 6745, 6751, 6757

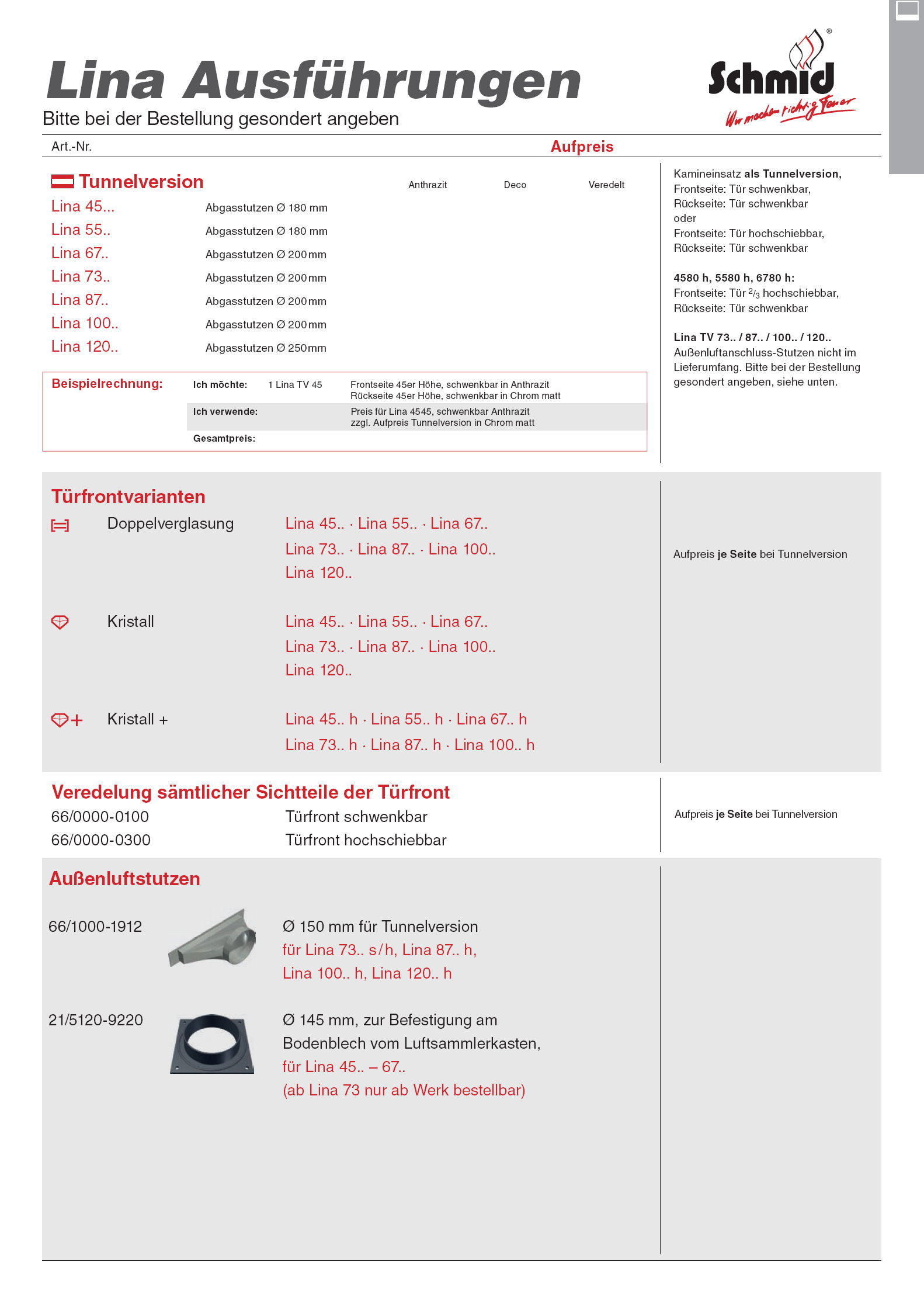

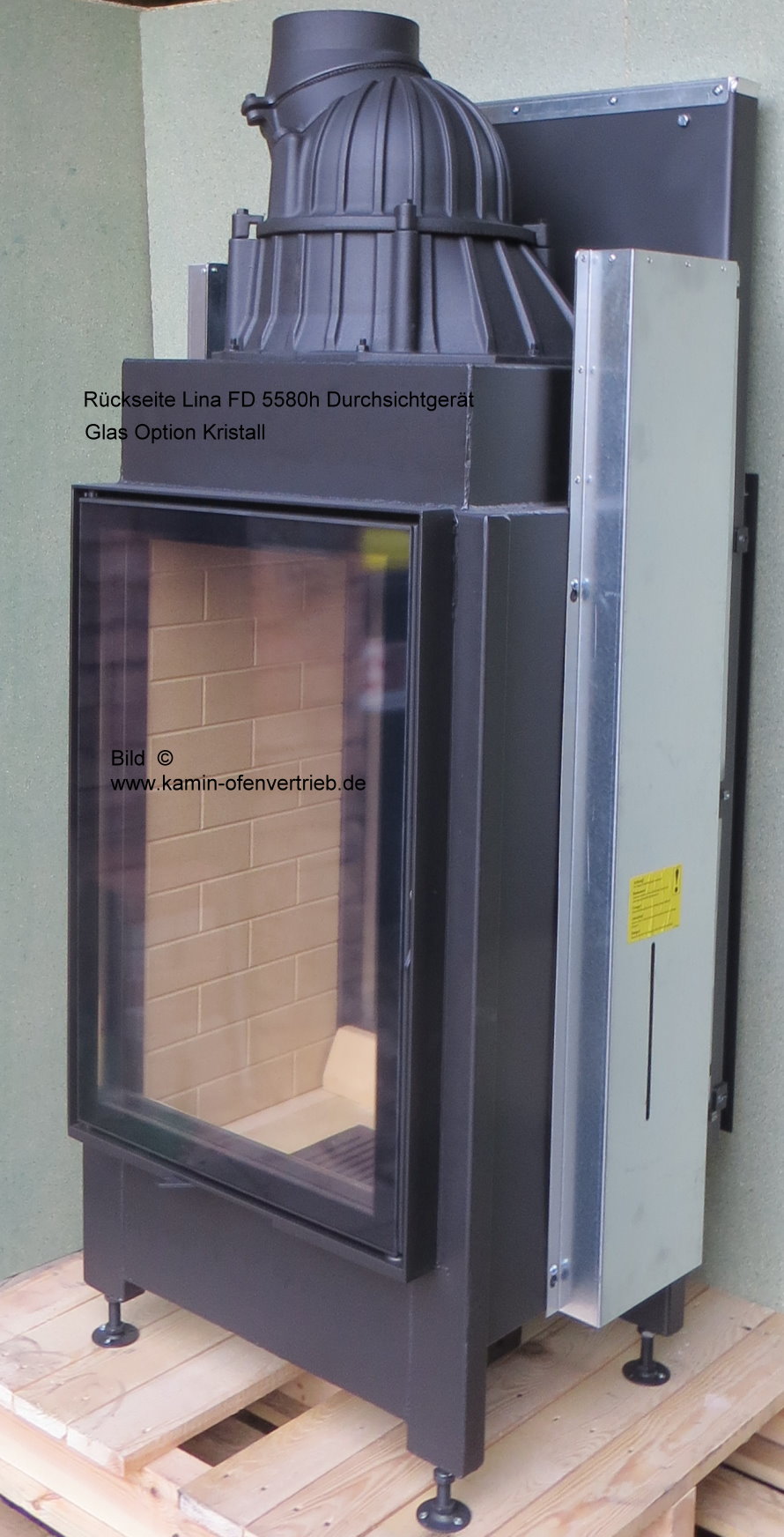

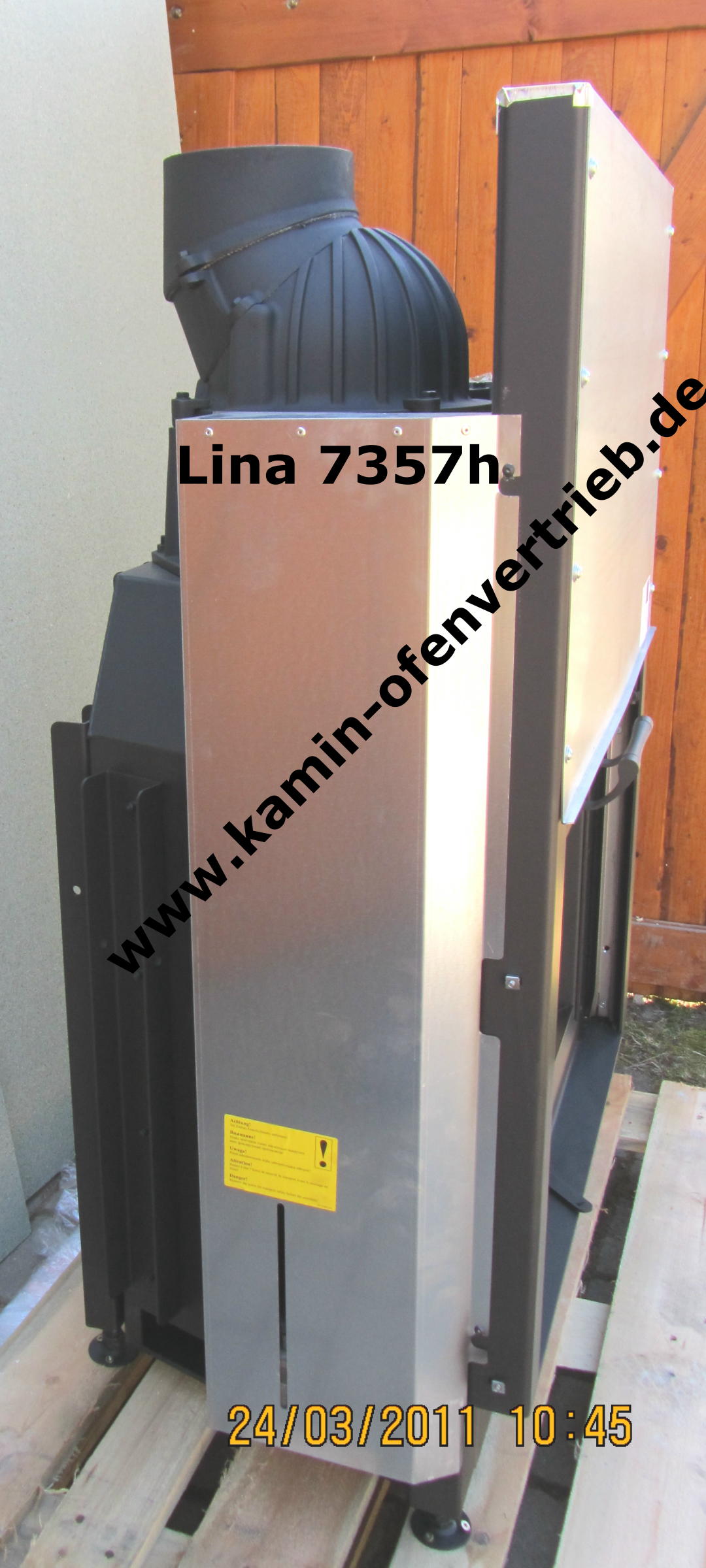

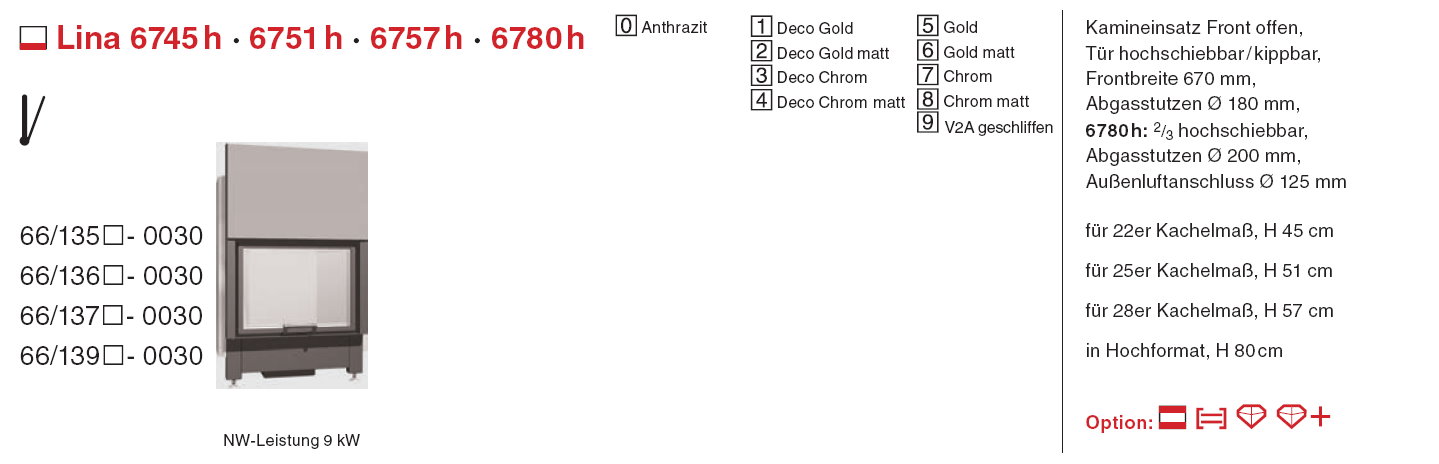

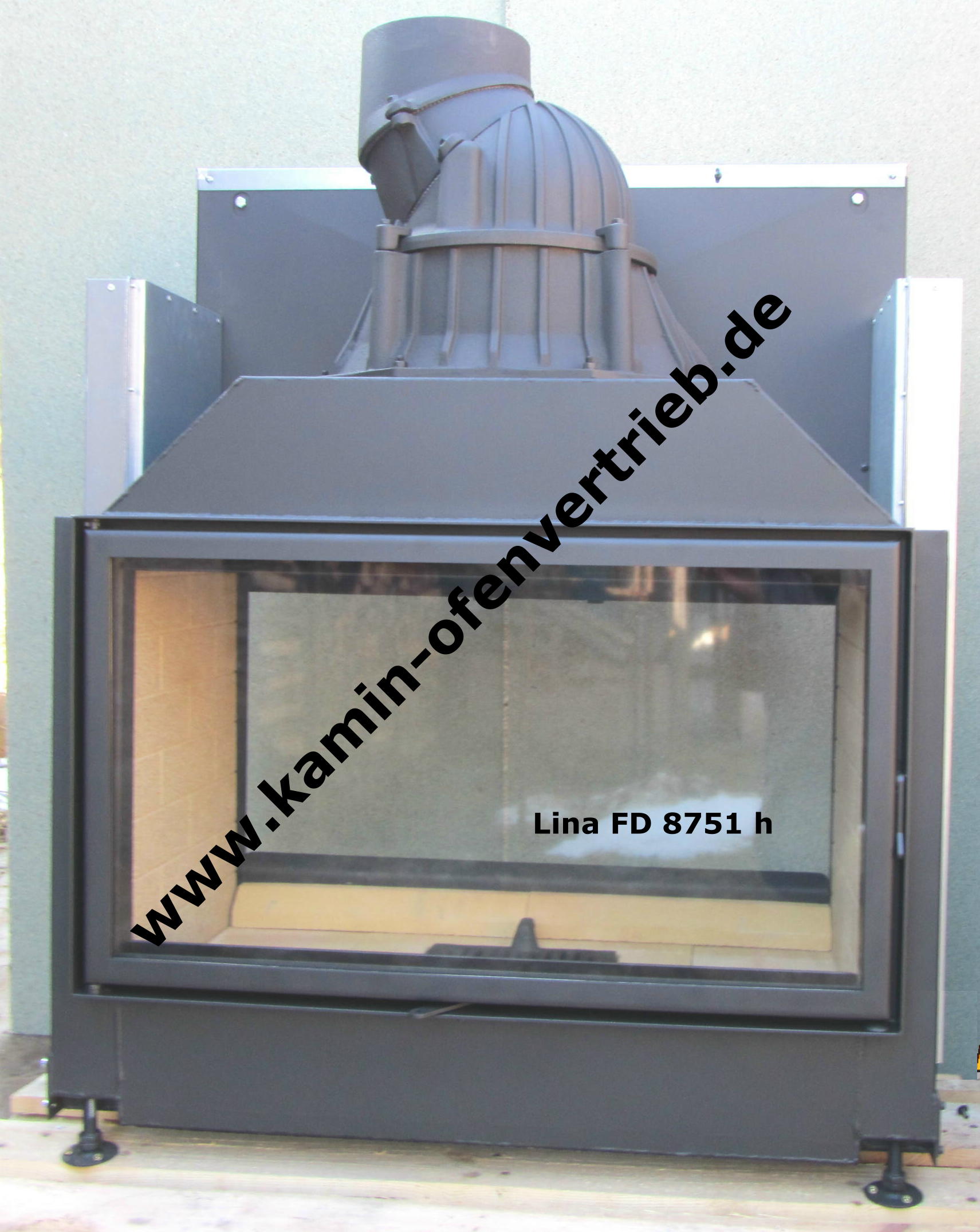

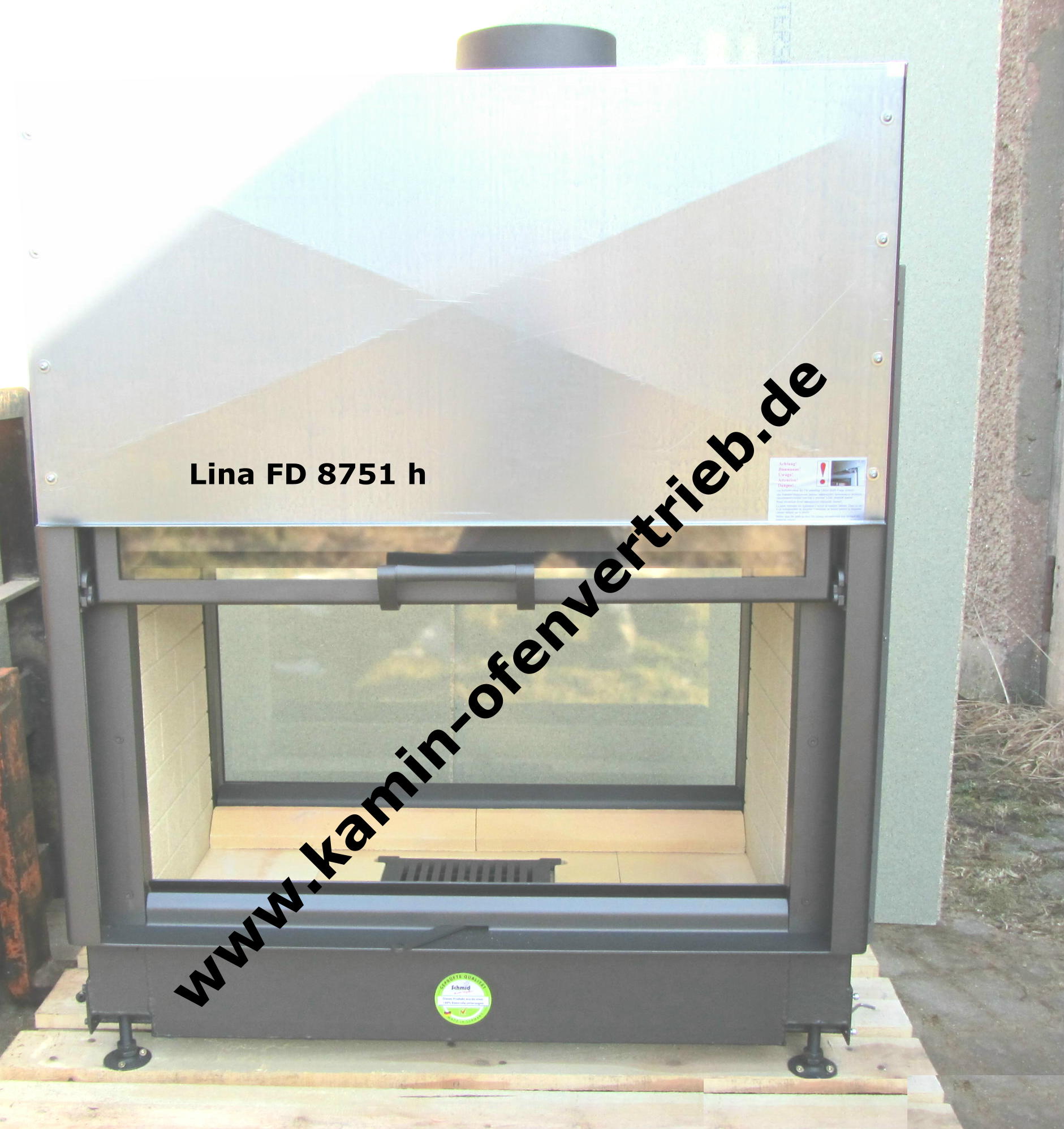

Lina Tunnelversion, Türfrontenvarianten, Außenluftstutzen

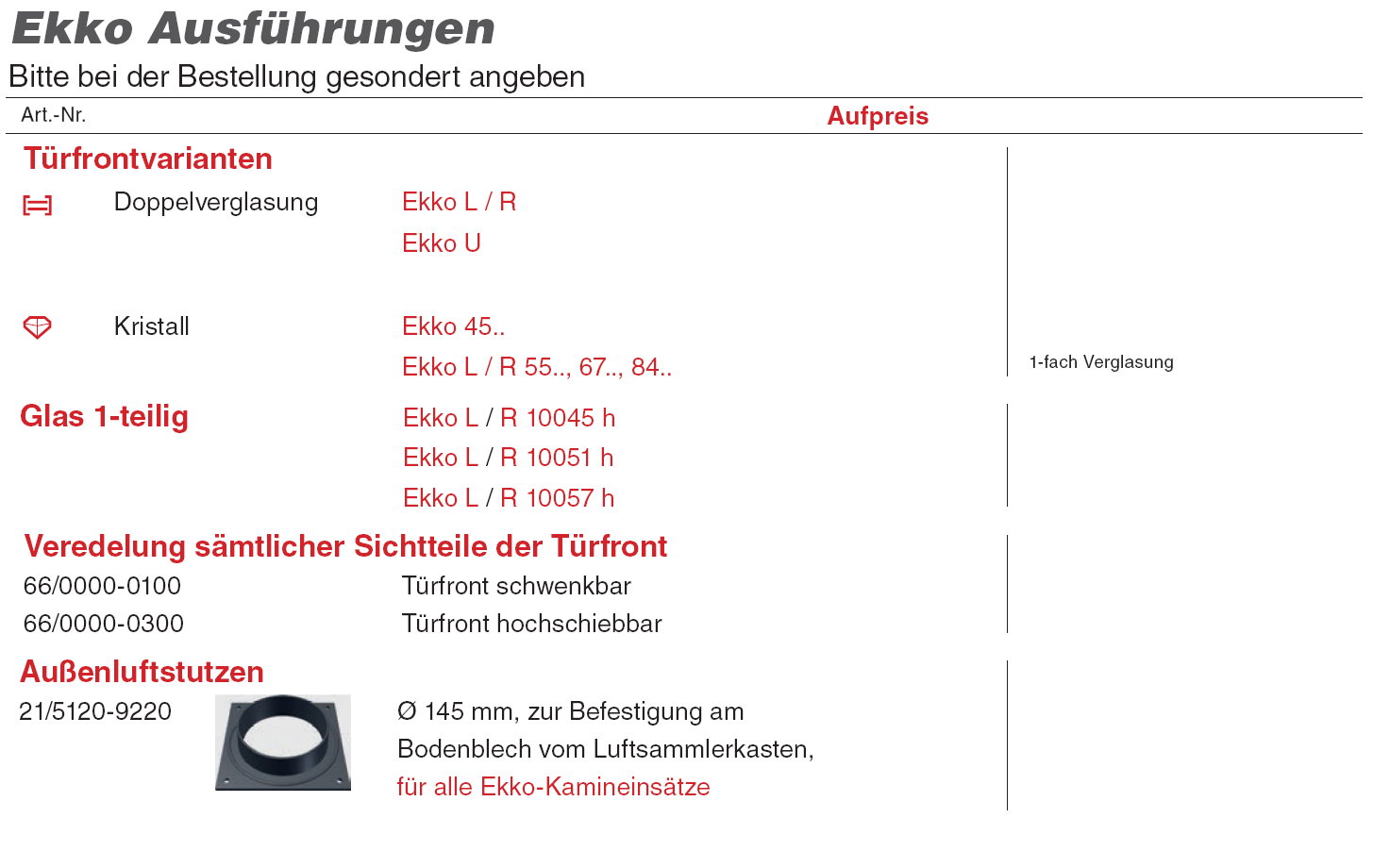

Ekko Türfrontvarianten, Außenluftstutzen

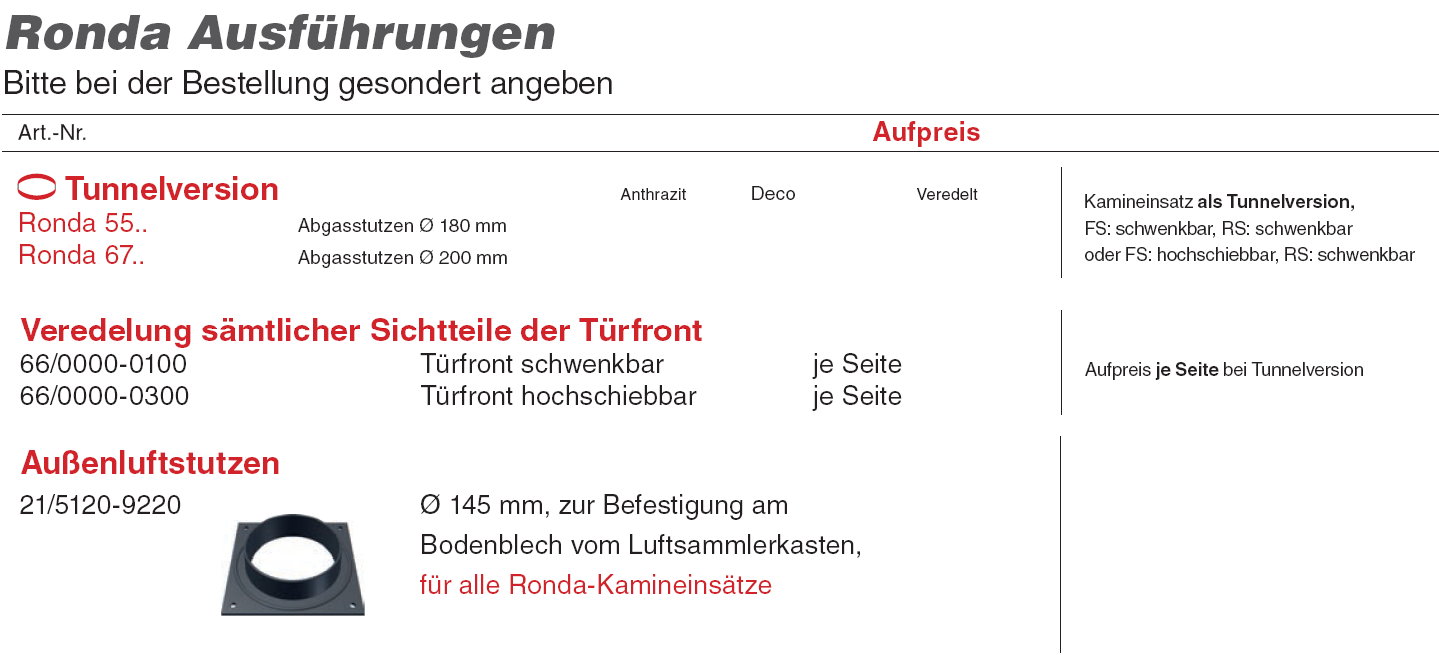

Ronda Tunnelversionen, Außenluftstutzen

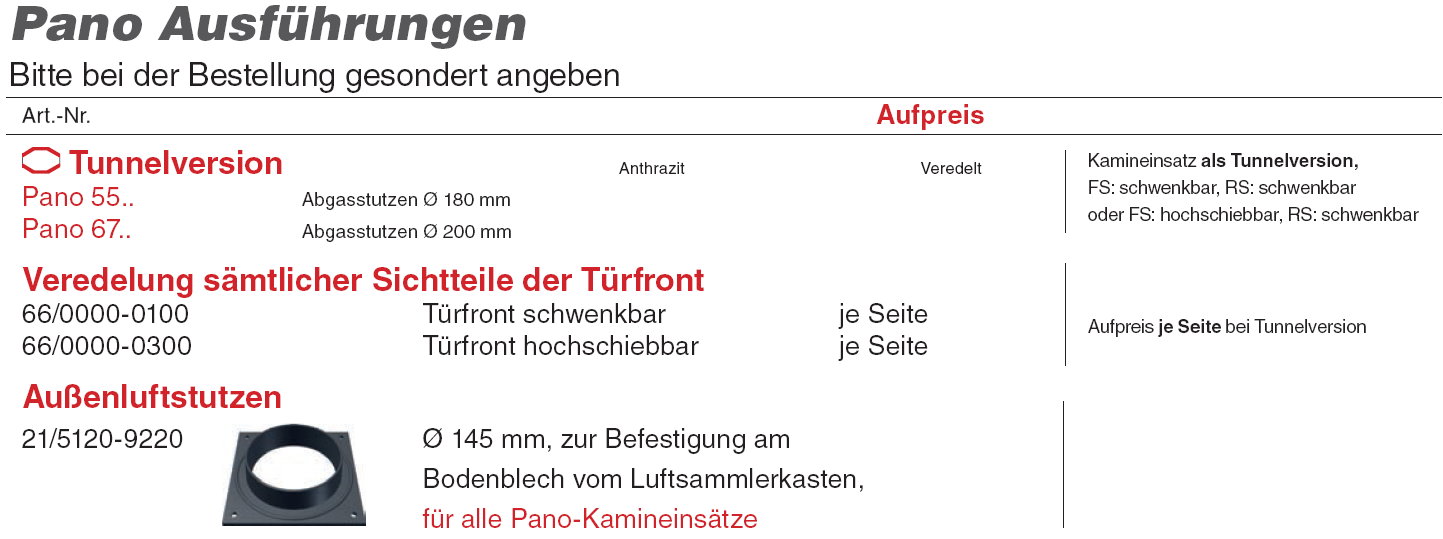

Pano Tunnelversionen, Außenluftstutzen
1.
2.

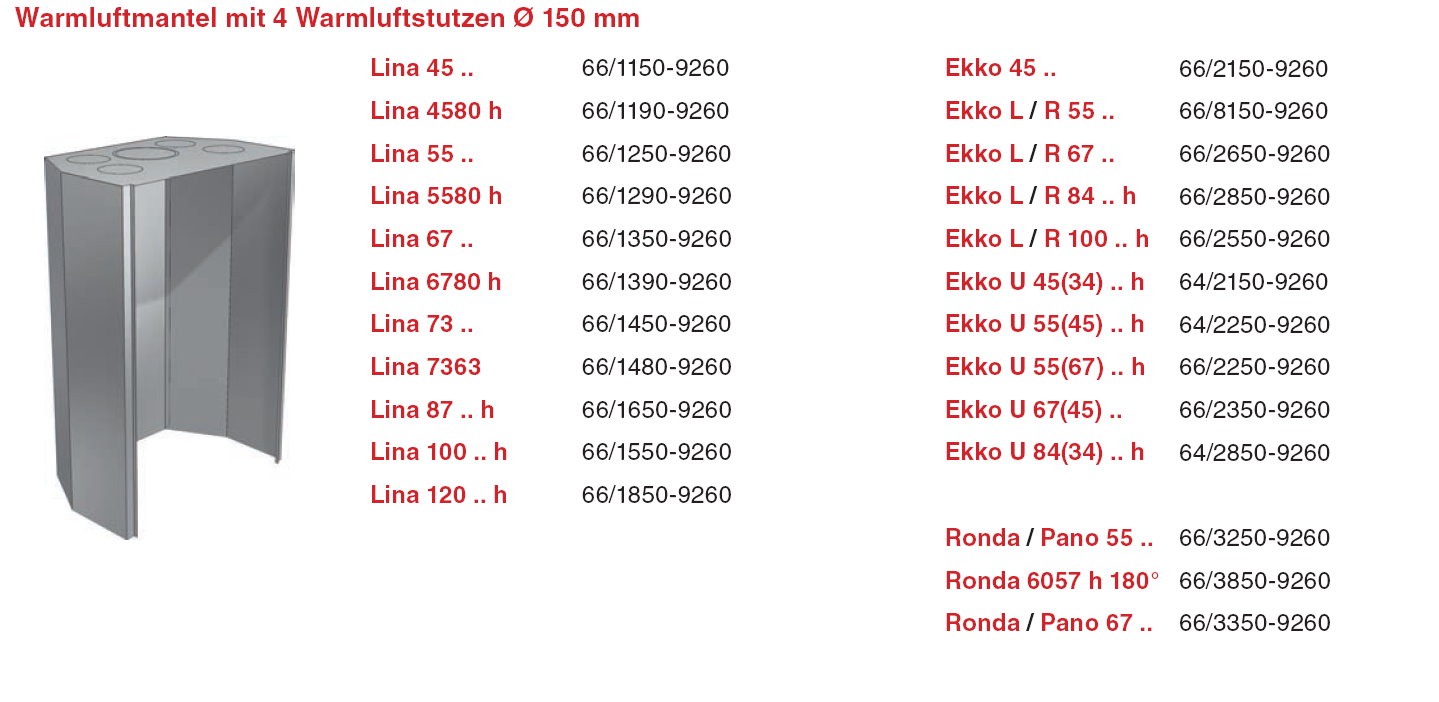

1. Warmluftmantel 2. Außenbefeuerung, Formstein,
Feuerrost
1.
2.

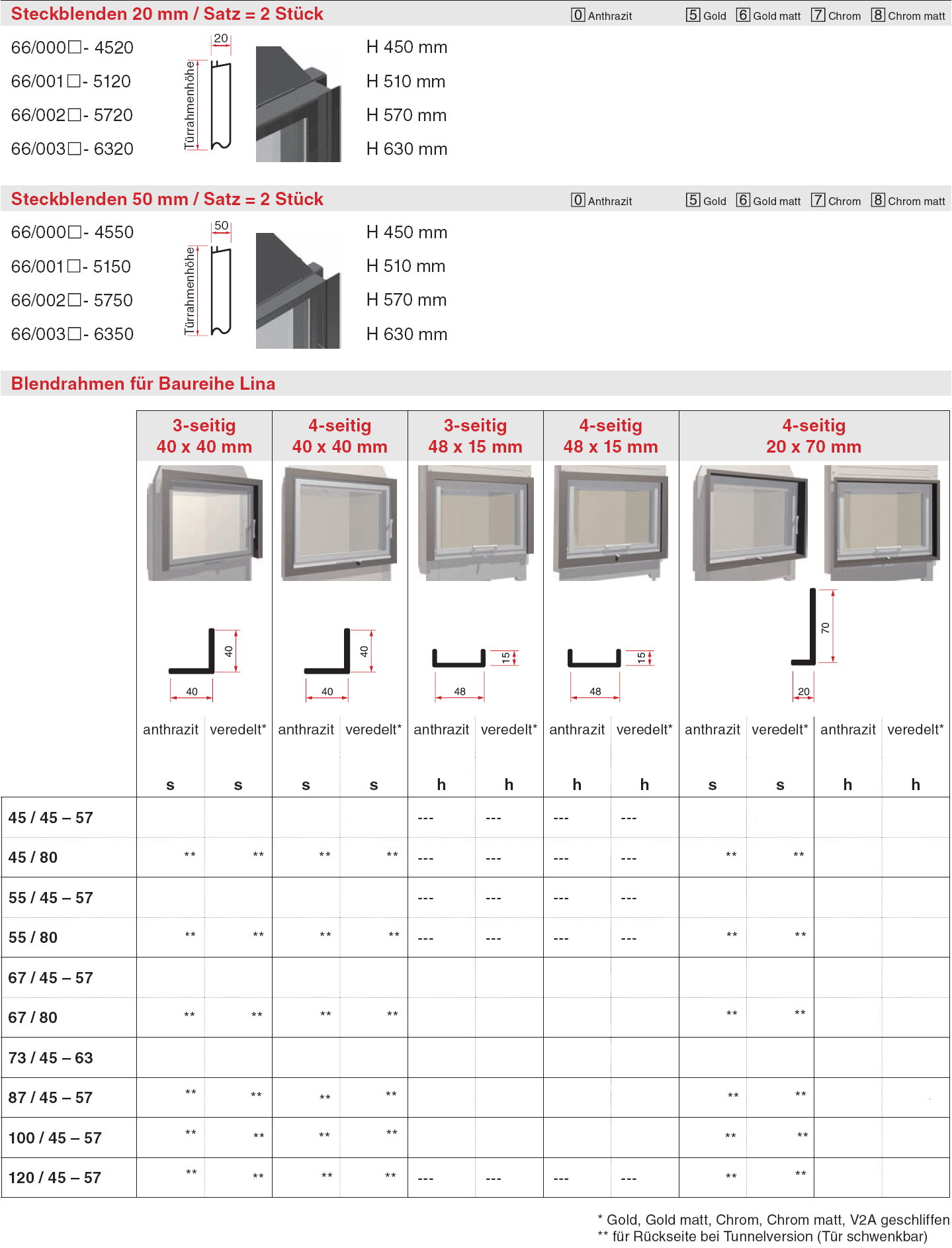

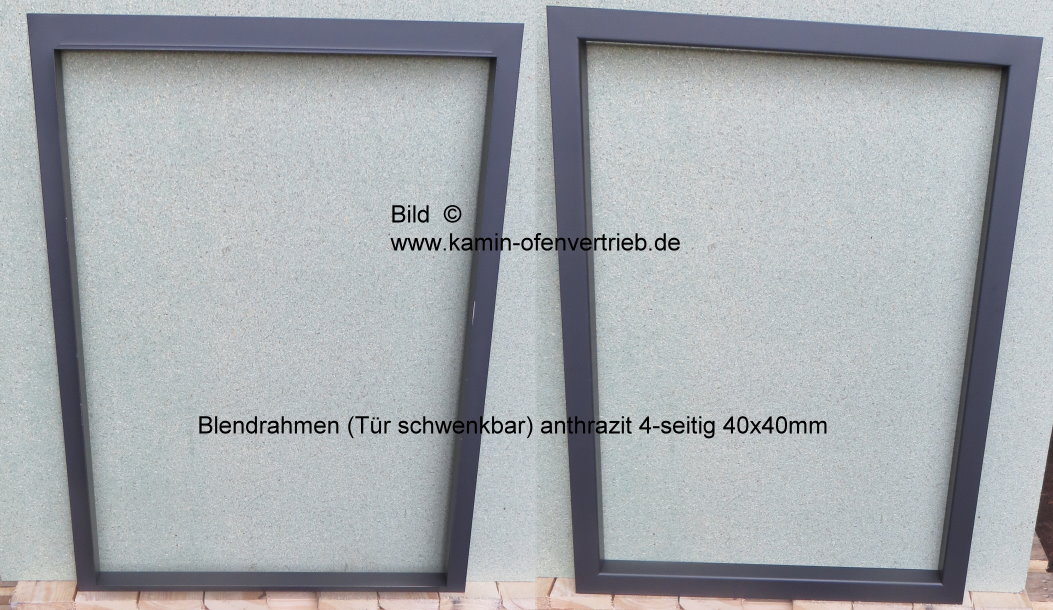

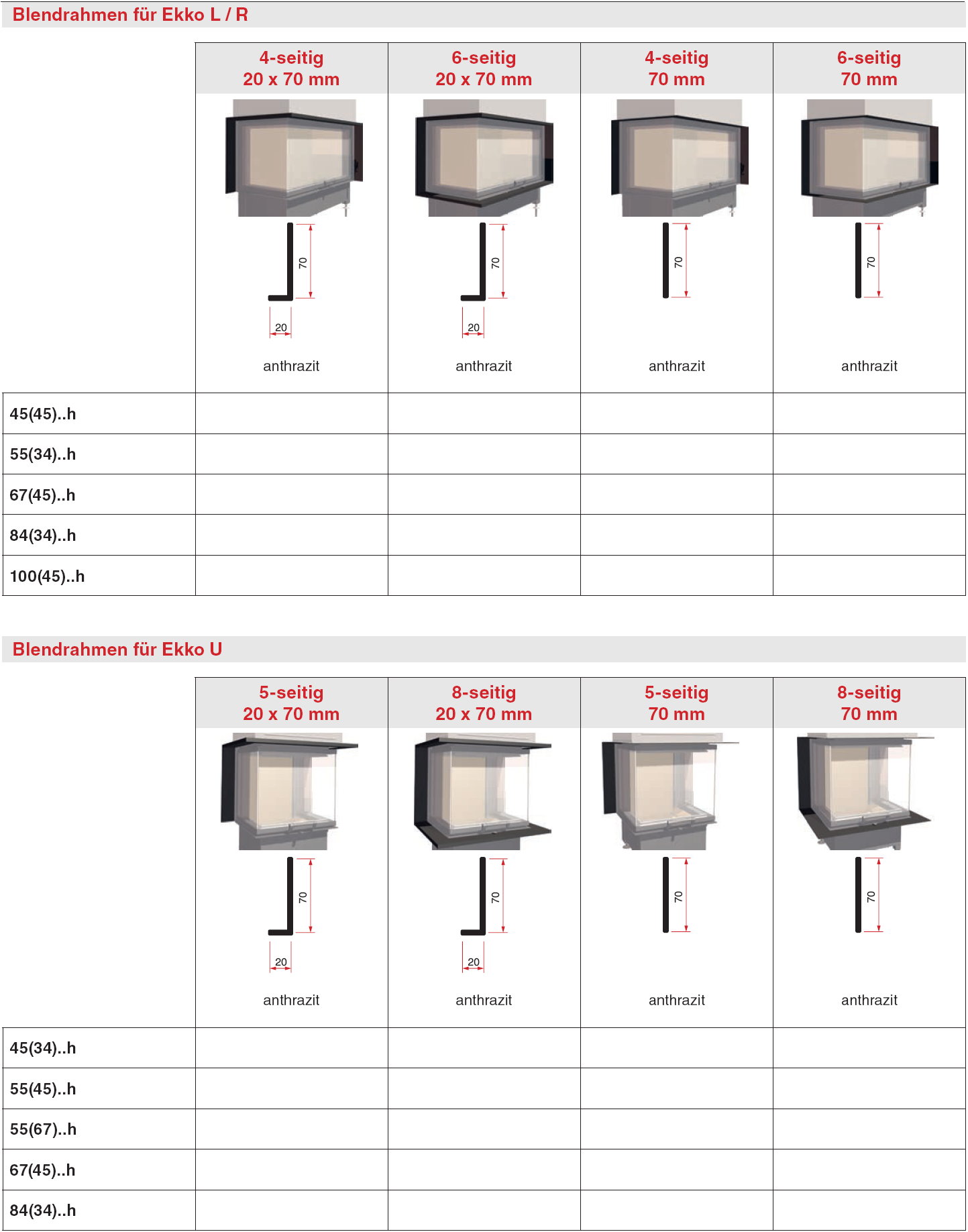

1.Steckblenden Blendrahmen Lina 2. Blendrahmen Ekko
1.
2.

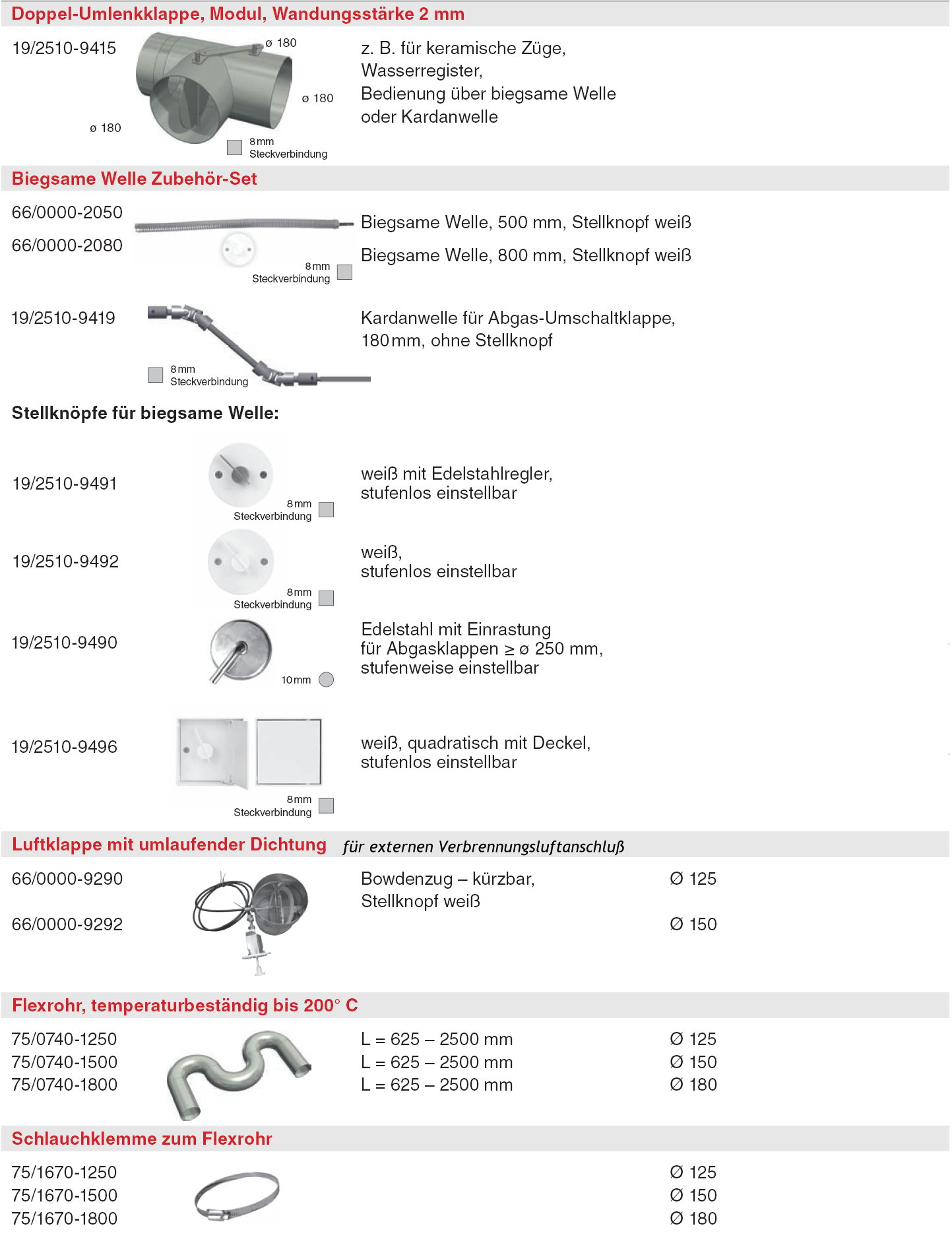

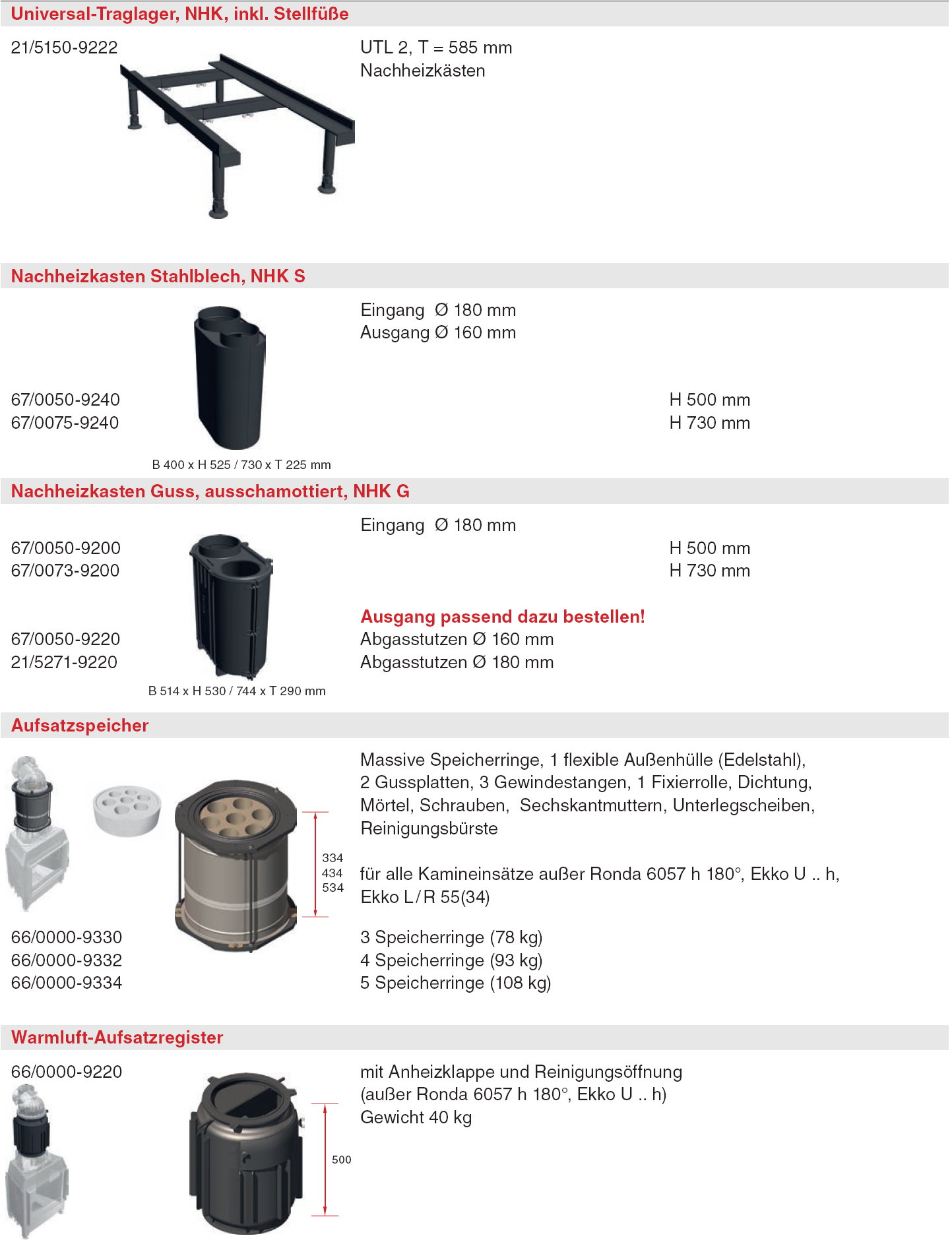

1.Umlenkklappe, biegsame Wellen, Luftklappe für Außenluft
2. Traglager, Nachheizkasten, Aufsatzspeicher, Warmluft-Aufsatzregister

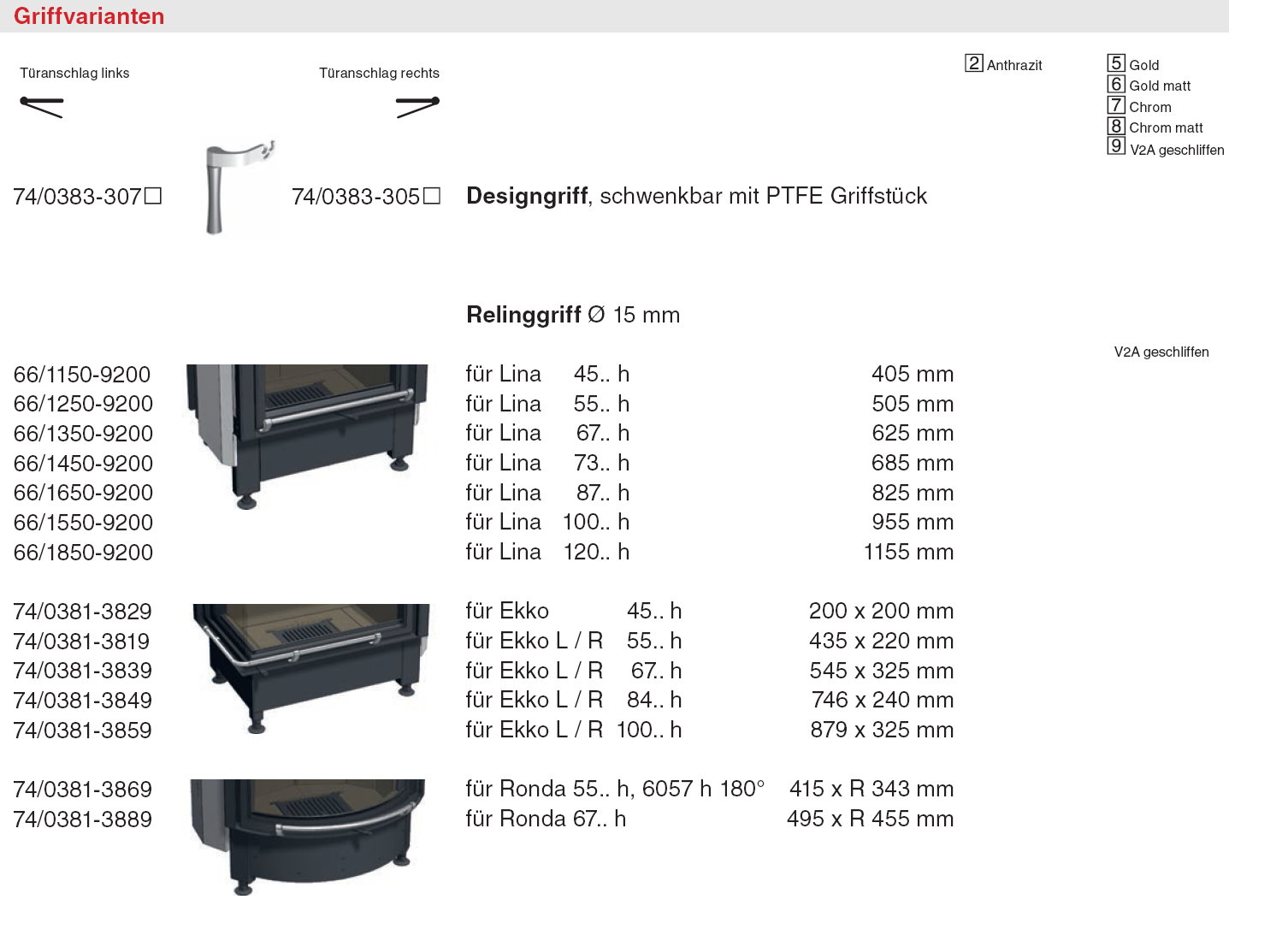

Griffvarianten der Türen

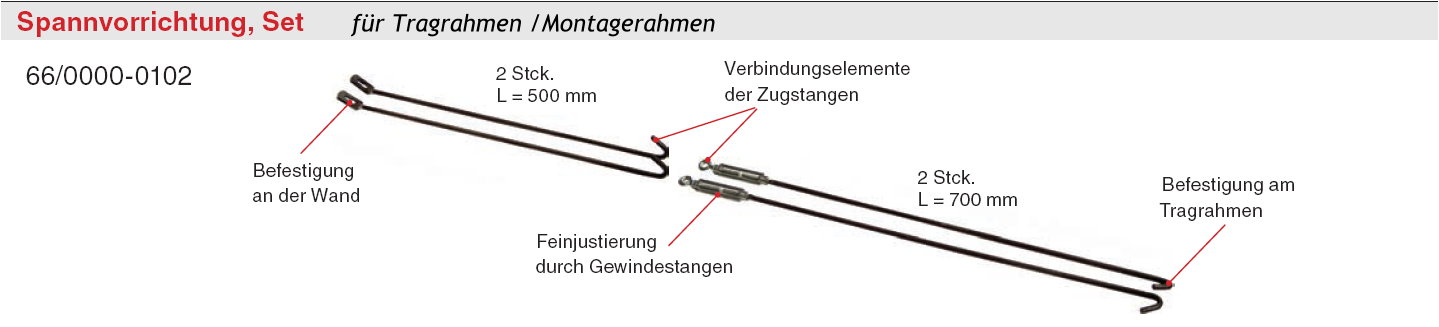

Spannvorrichtung für Tragrahmen/Montagerahmen
1.
2.
3.

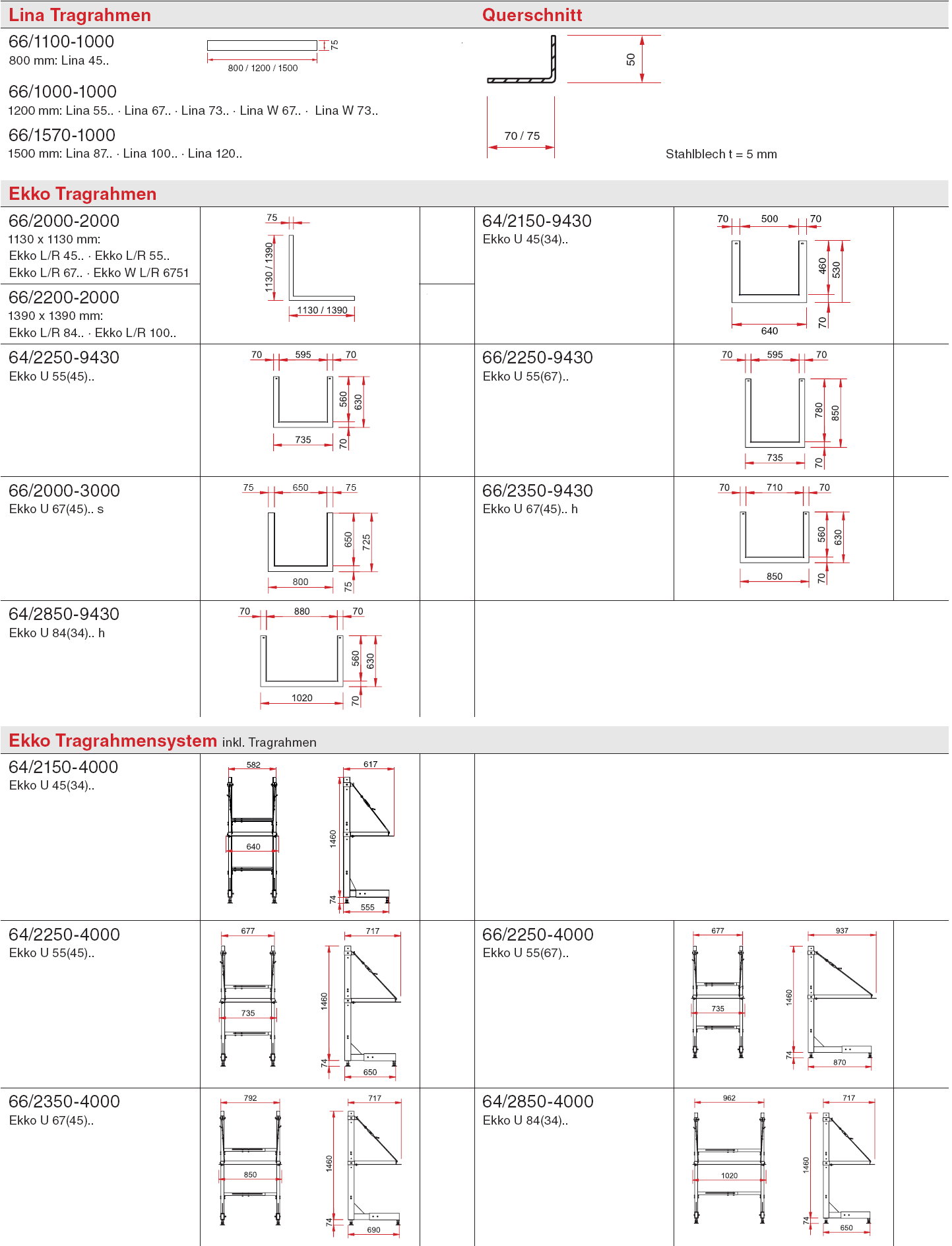

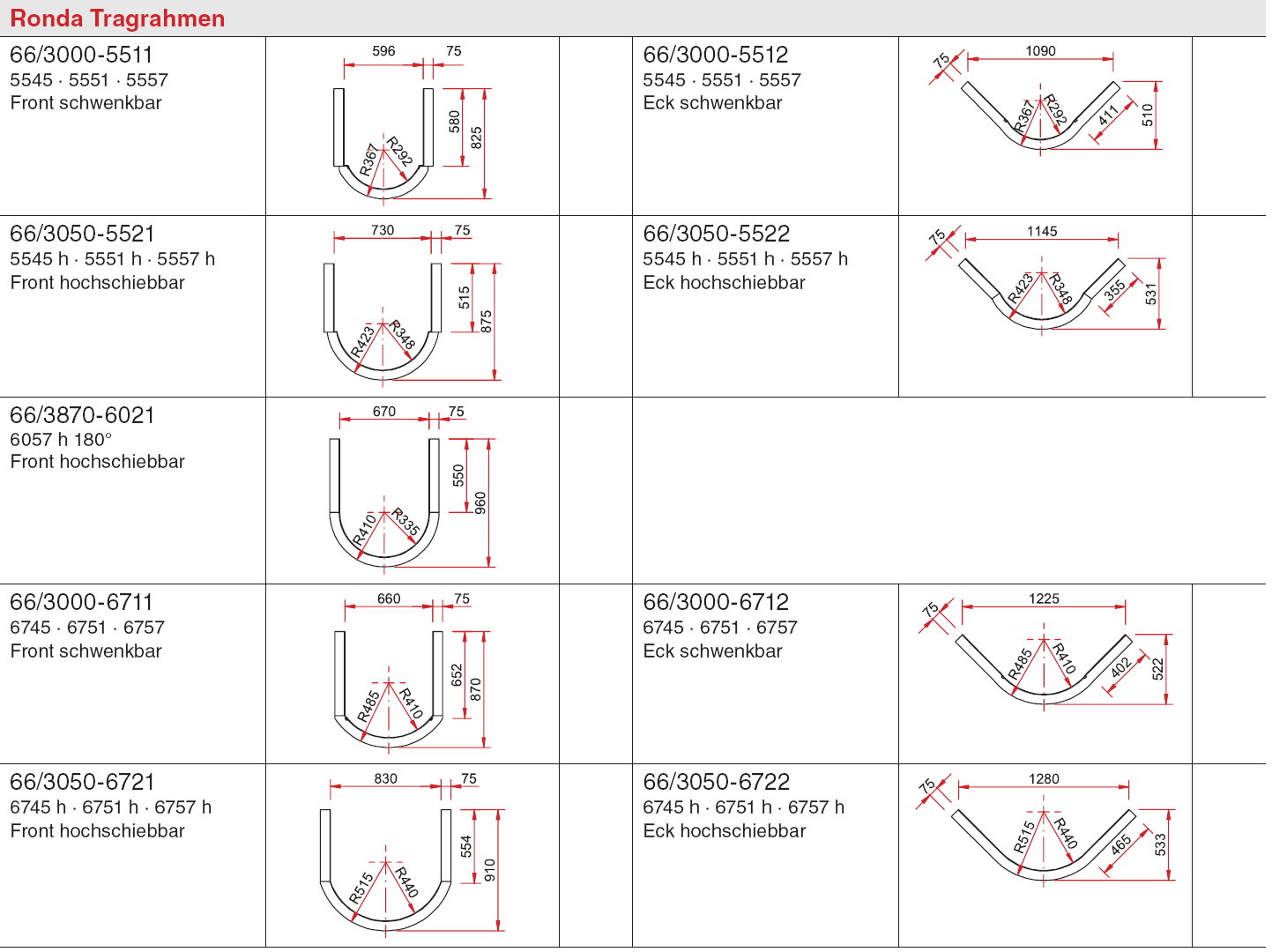

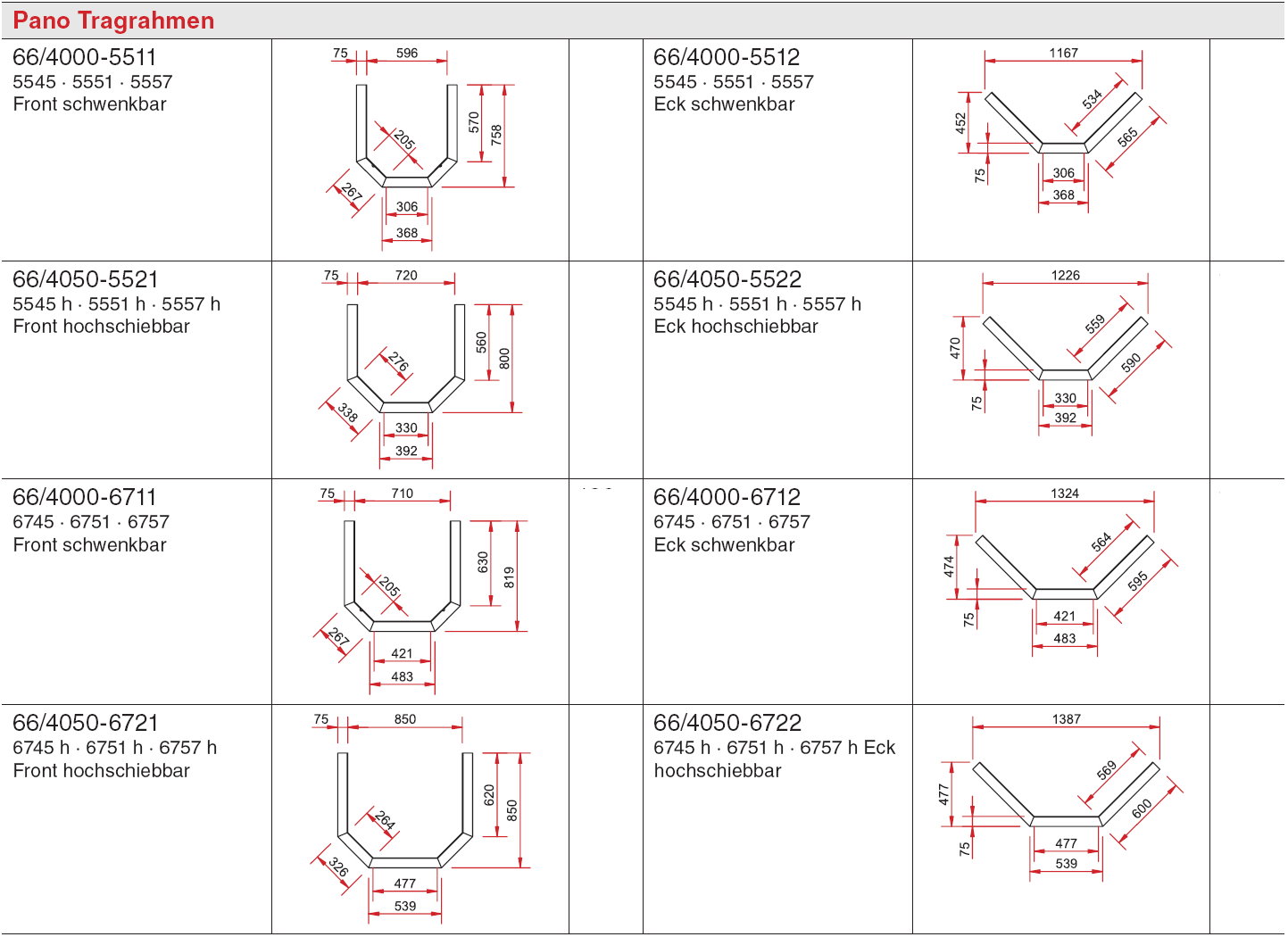

Tragrahmen 1.Lina Ekko 2. Pano 3. Ronda
1.
2.
3.
4.

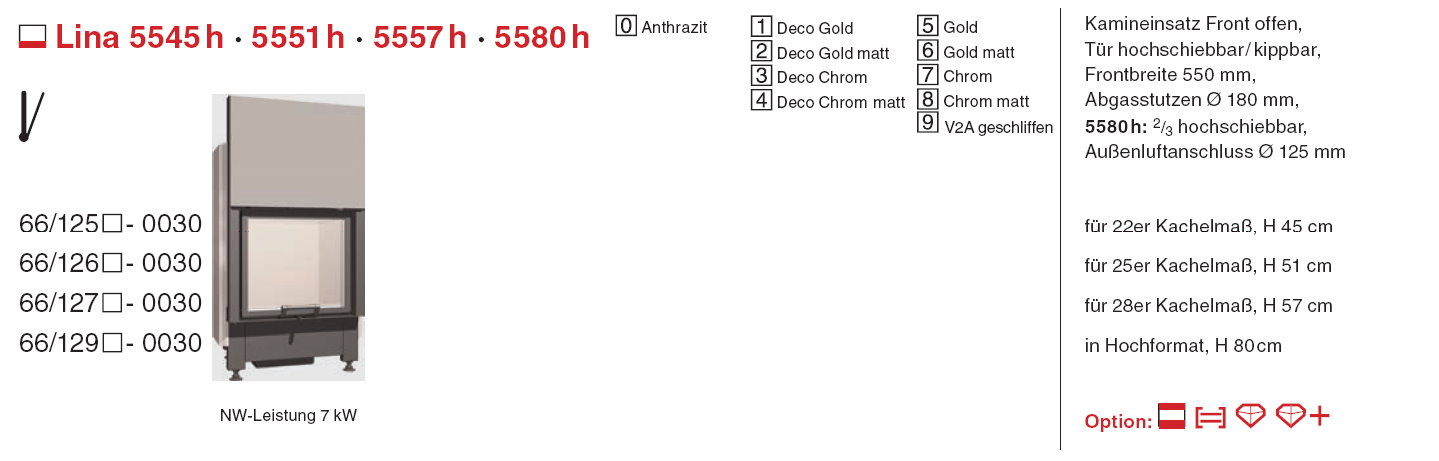

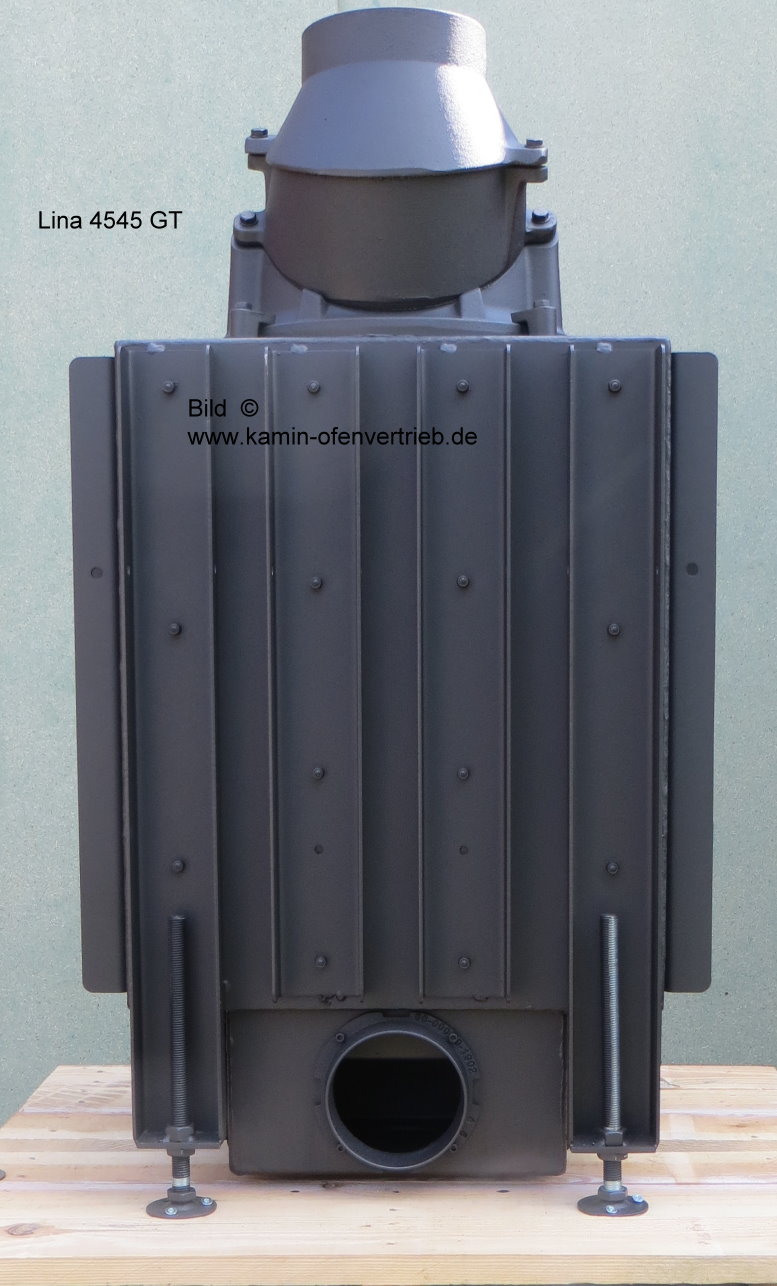

1. Lina 4545-80, 5545-80, 6745-57
2.Lina 6780, 7345-63, 8745-57, 10045-57, 12045-57

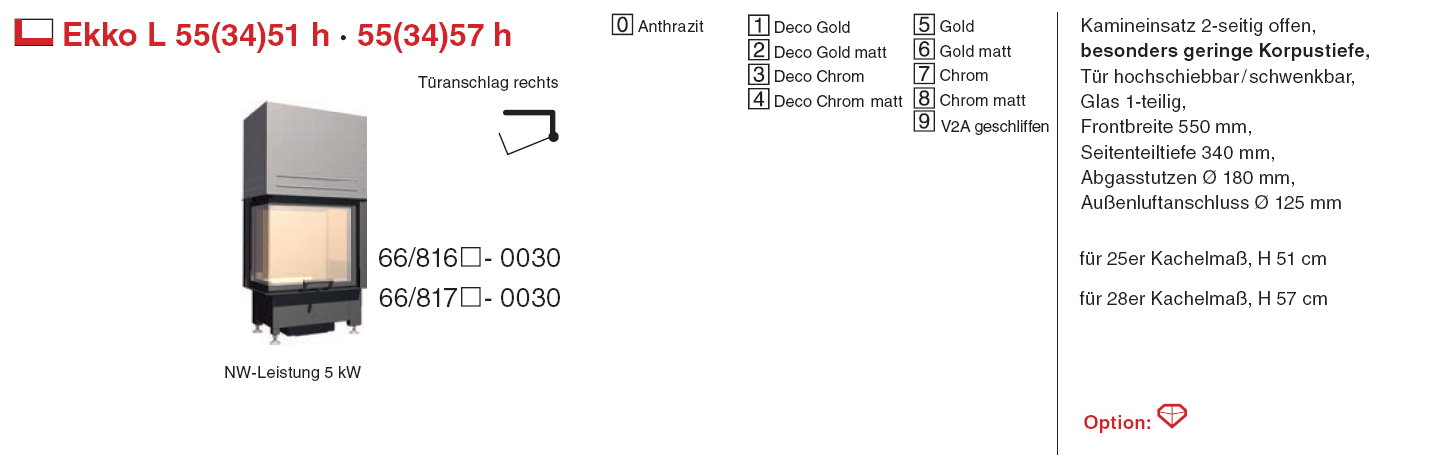

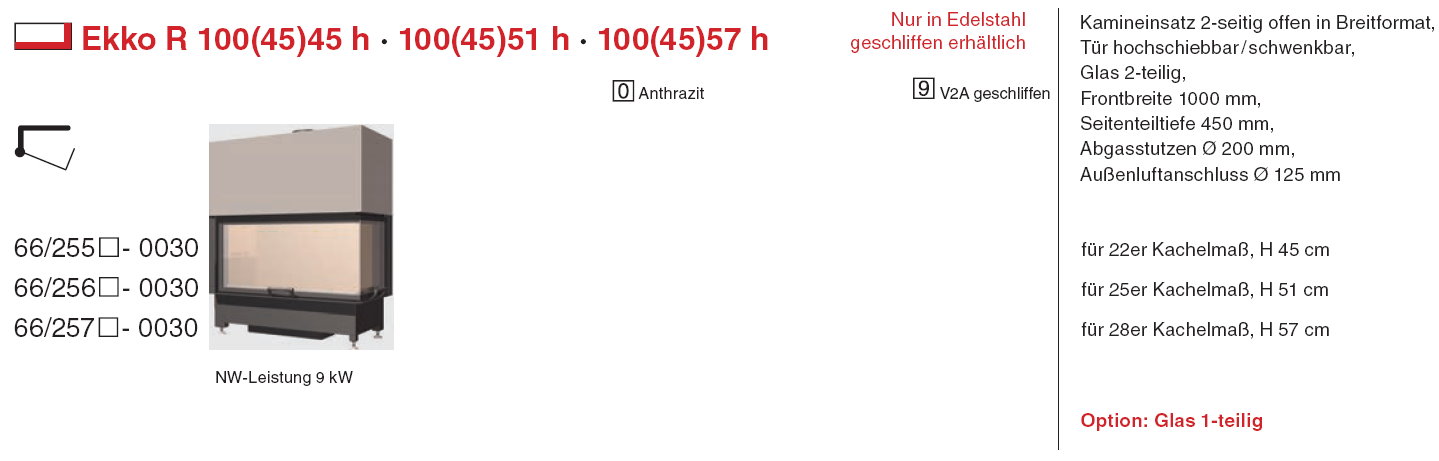

3. Ekko 4545-80, 5551-57, 6745-57, 8445-57, 10045-57, U 4545-57, U 5545-57
4. Ekko U 6745-57, 8445-57, Ronda 5545-57, 6745-57, Pano 5545-57, 6745-57
31.12.2021. ein Angebot zu Schmid Kamineinsätze ist nicht mehr möglich
Das E-Mail-Angebot ist immer mit Türrahmen anthrazit A 0!
Optionaler Rahmen Deco D 1,2,3,4 oder galvanisiert G/C 5,6,7,8 oder V2A 9
steht immer als Option aufgeführt im Angebot!

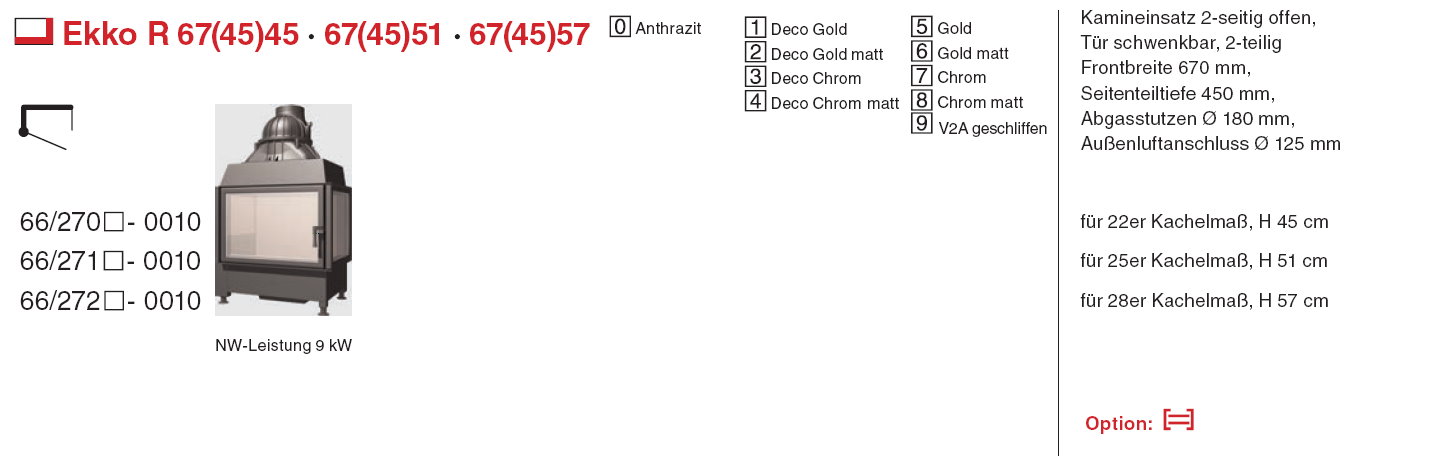

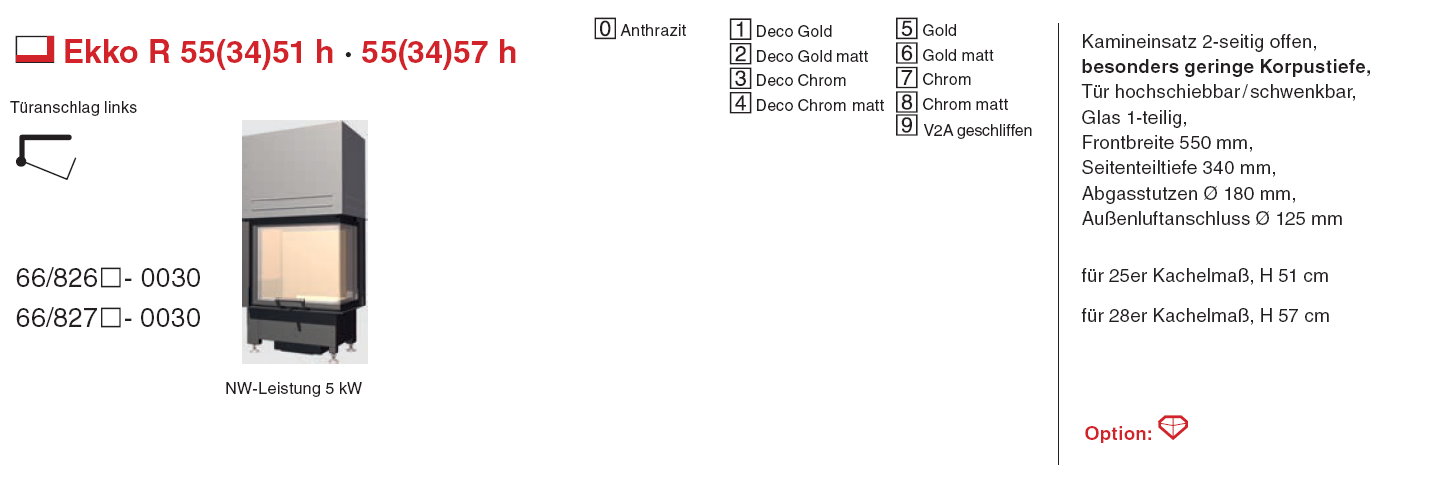

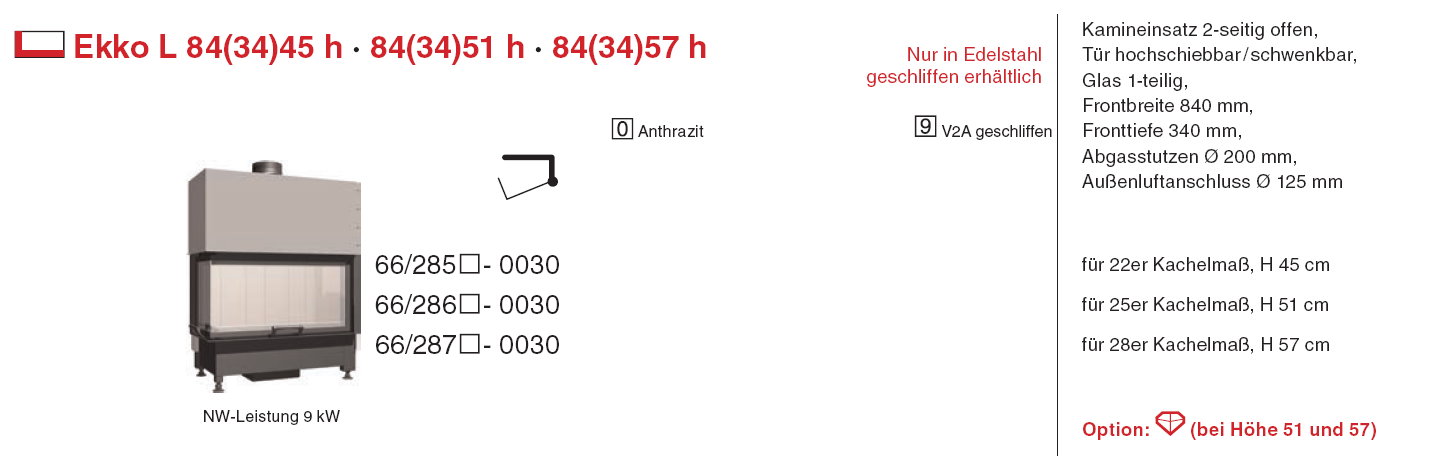

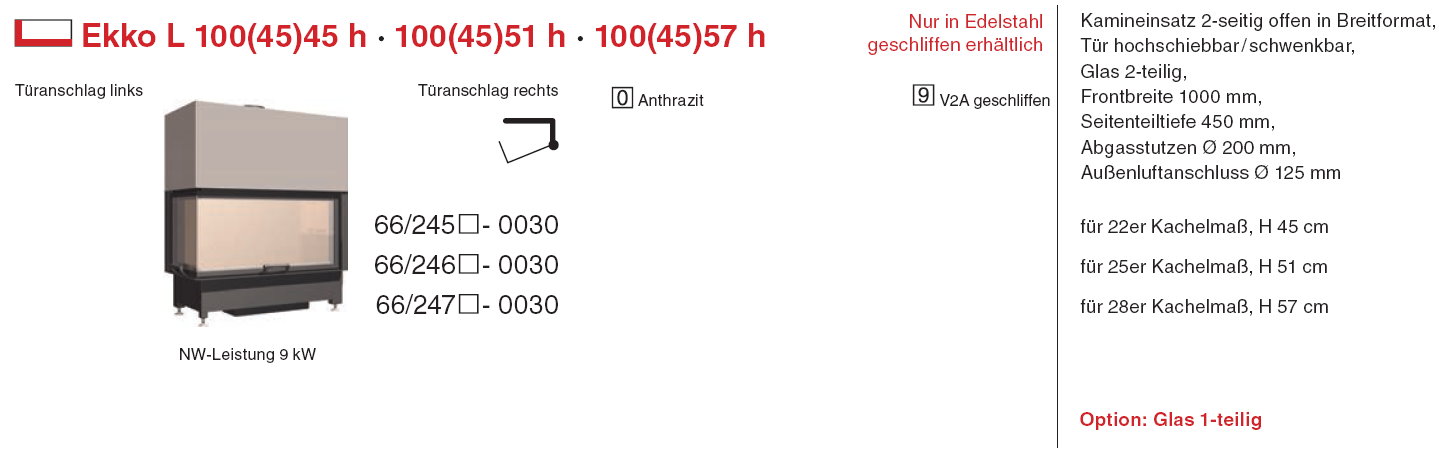

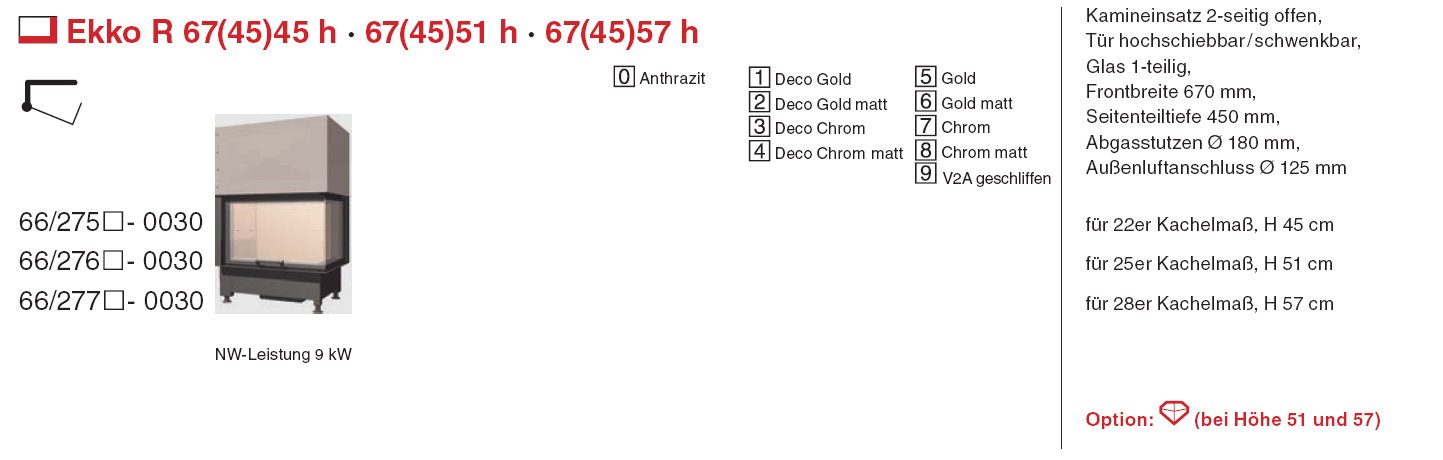

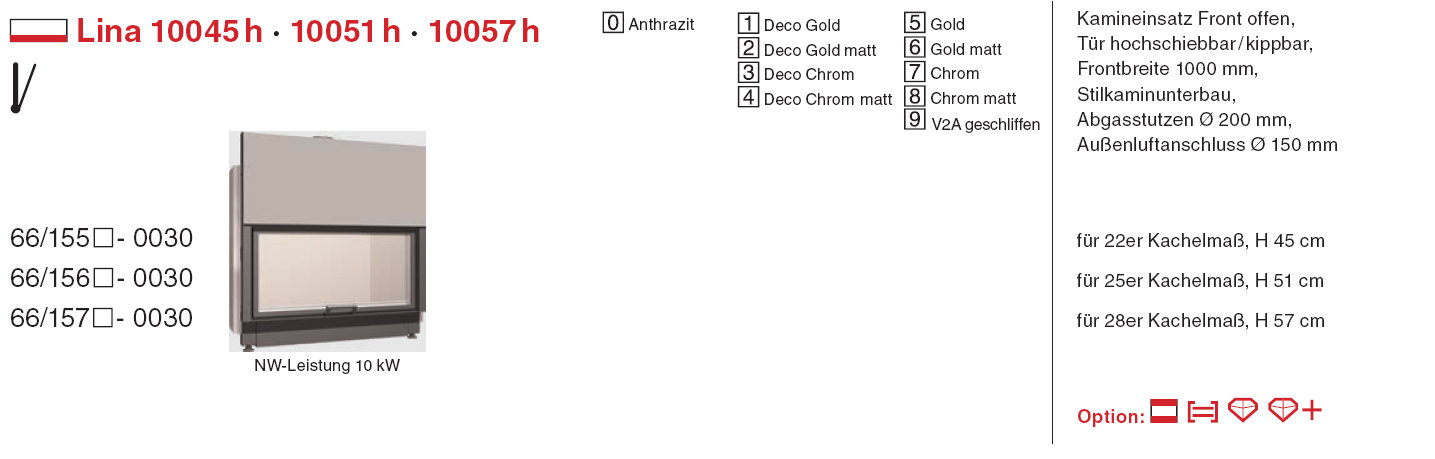

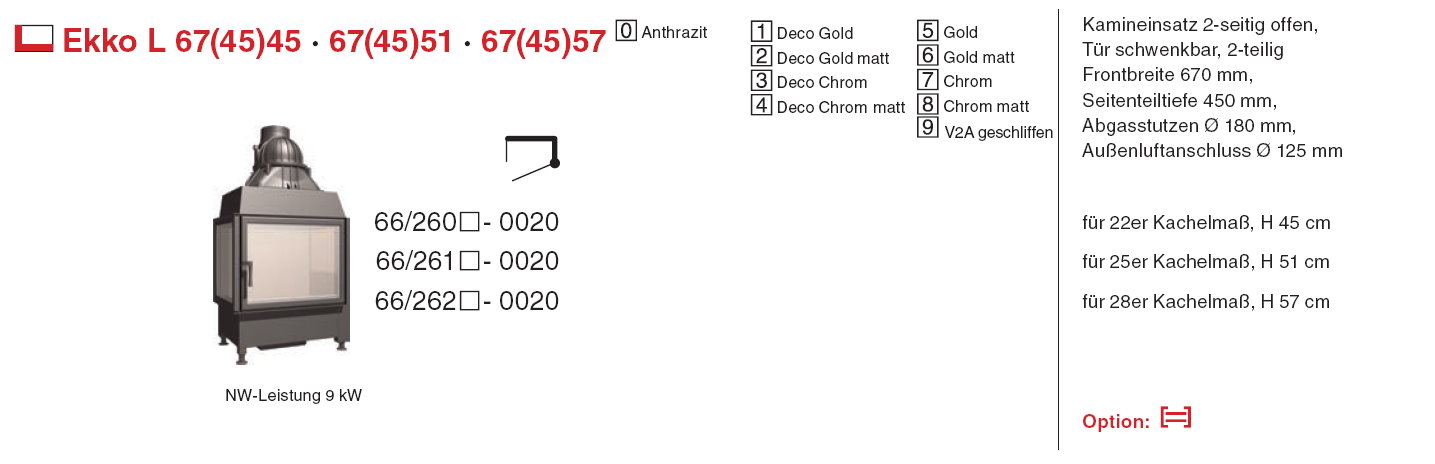

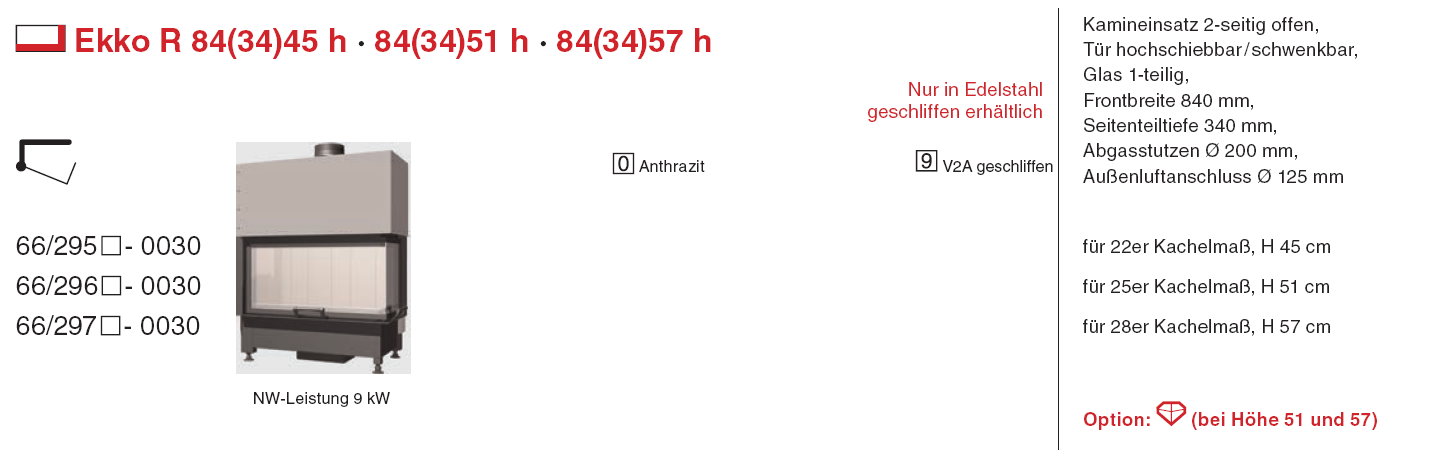

Schnellübersicht Schmid Kamineinsätze:

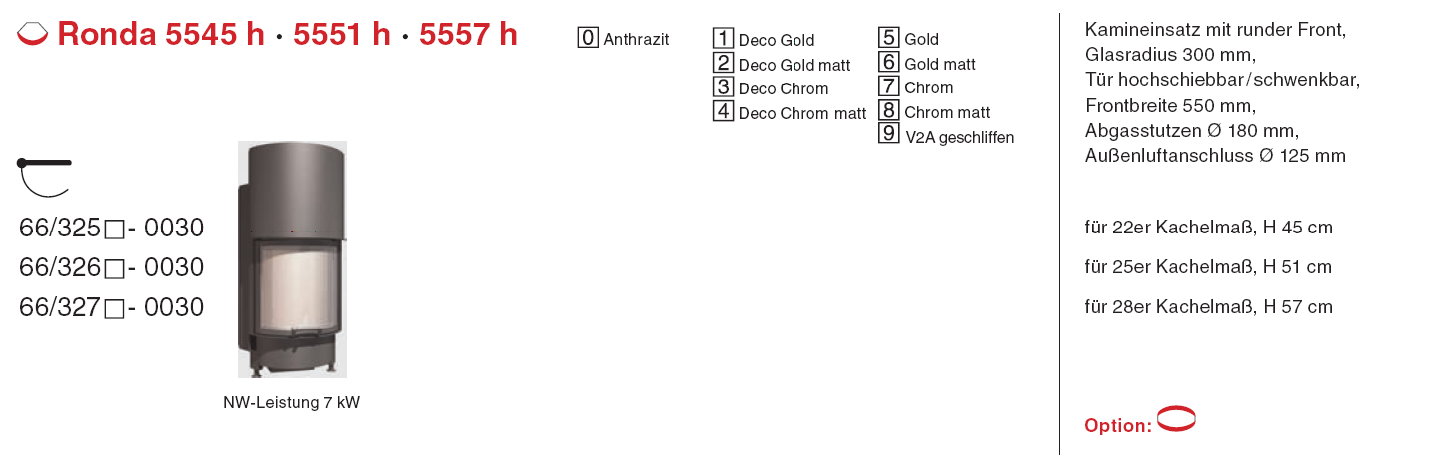

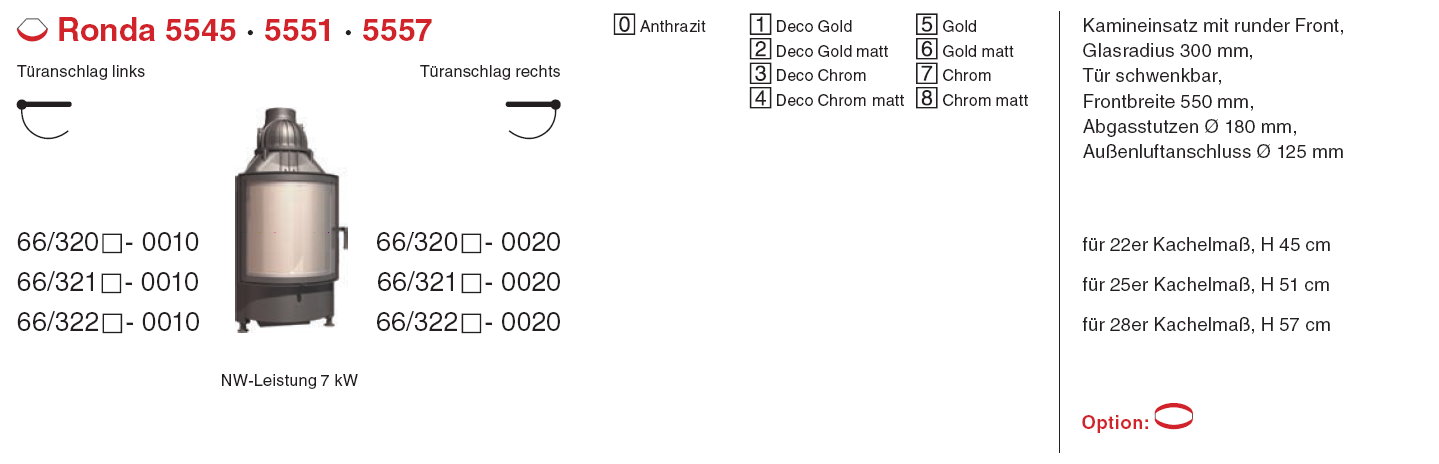

| Ronda 5545-57 | Ronda 5545 h-57 h | Ronda Tunnel FD 5545-57 |

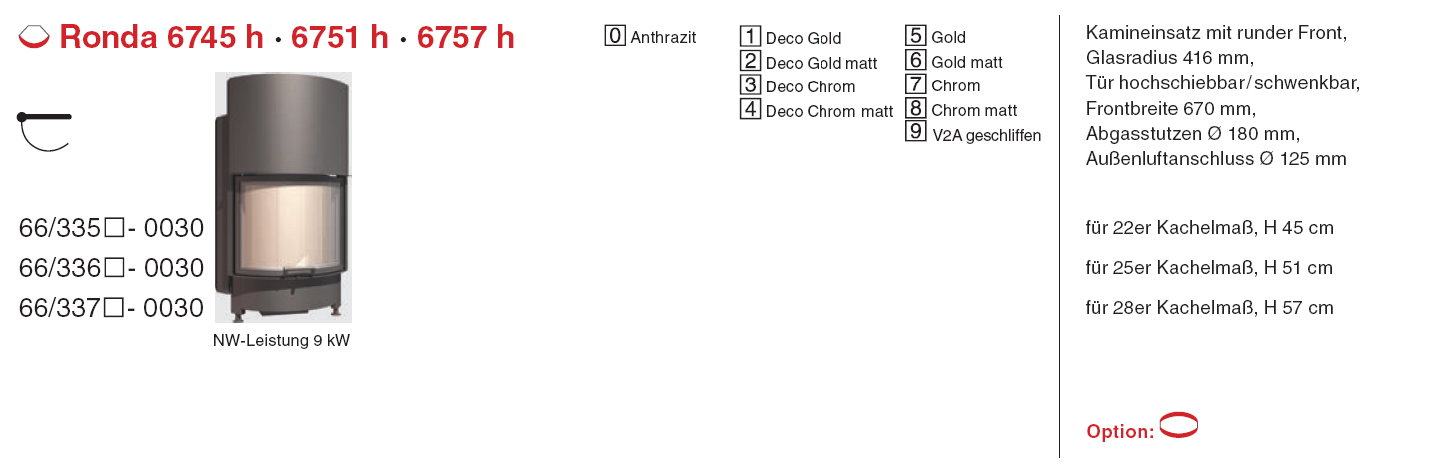

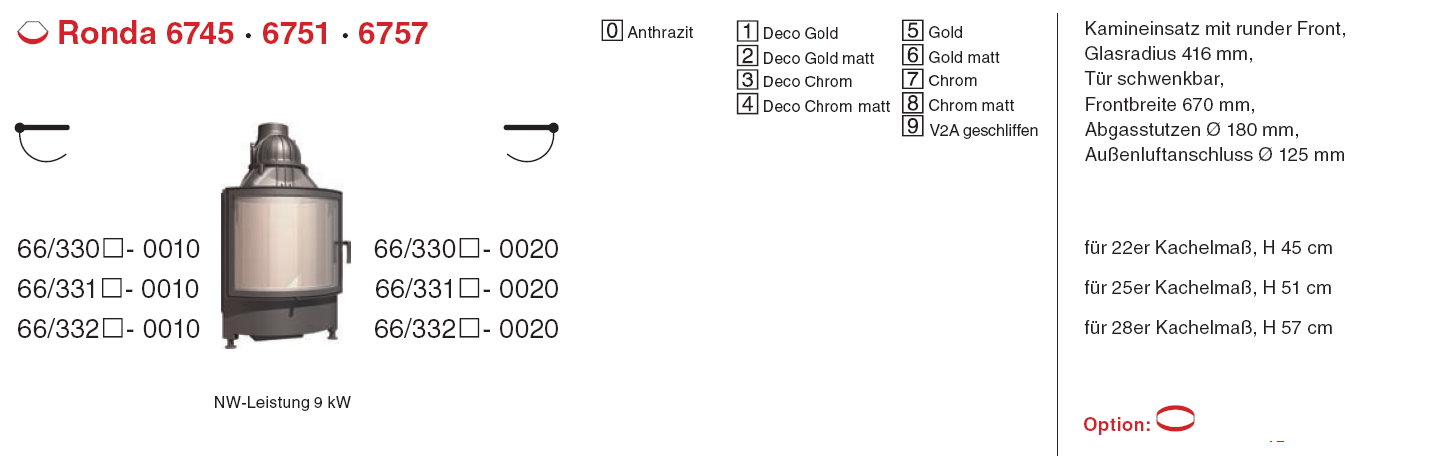

| Ronda Tunnel FD 5545h-57h | Ronda 6745-57 | Ronda 6745 h-57 h |

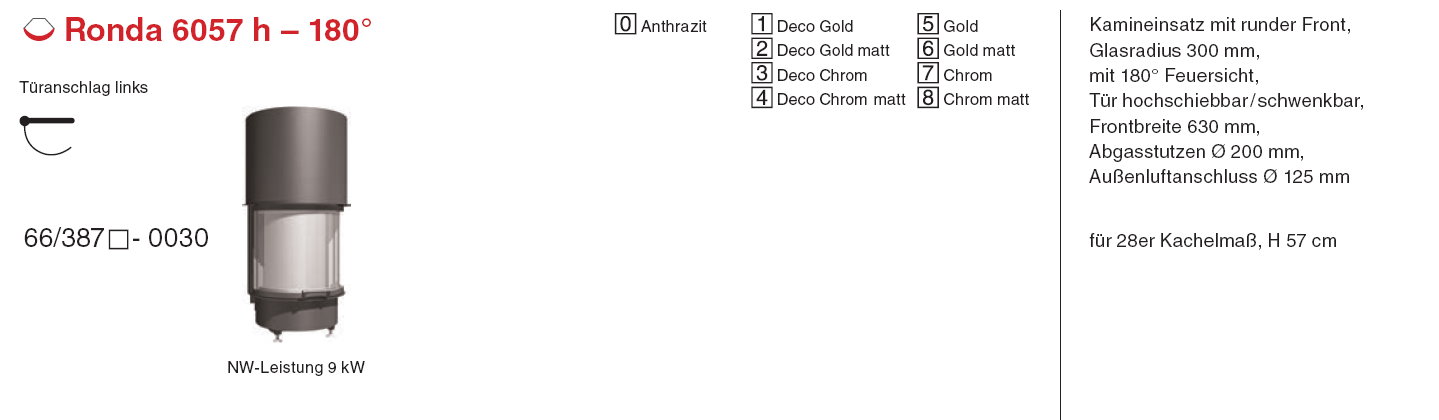

| Ronda Tunnel FD 6745-57 | Ronda Tunnel FD 6745 h-57 h | Ronda 6057 h |

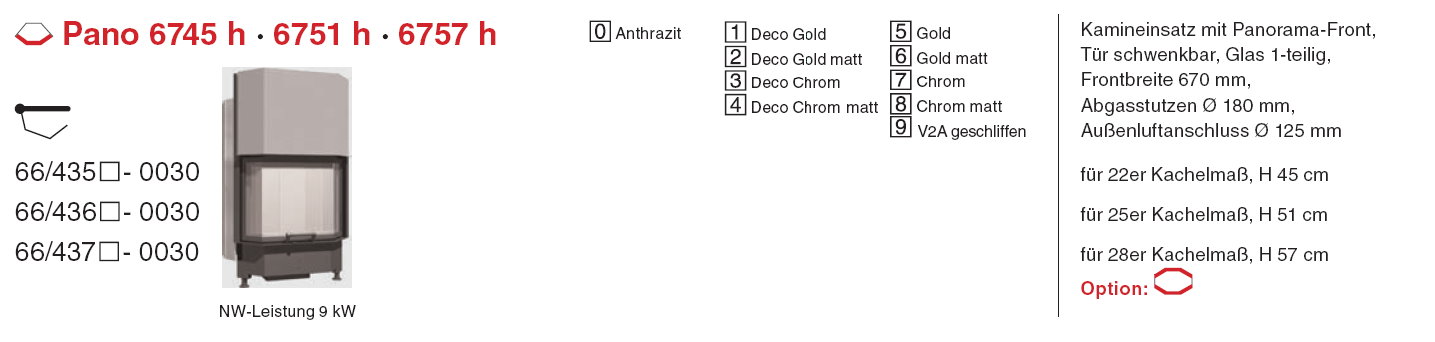

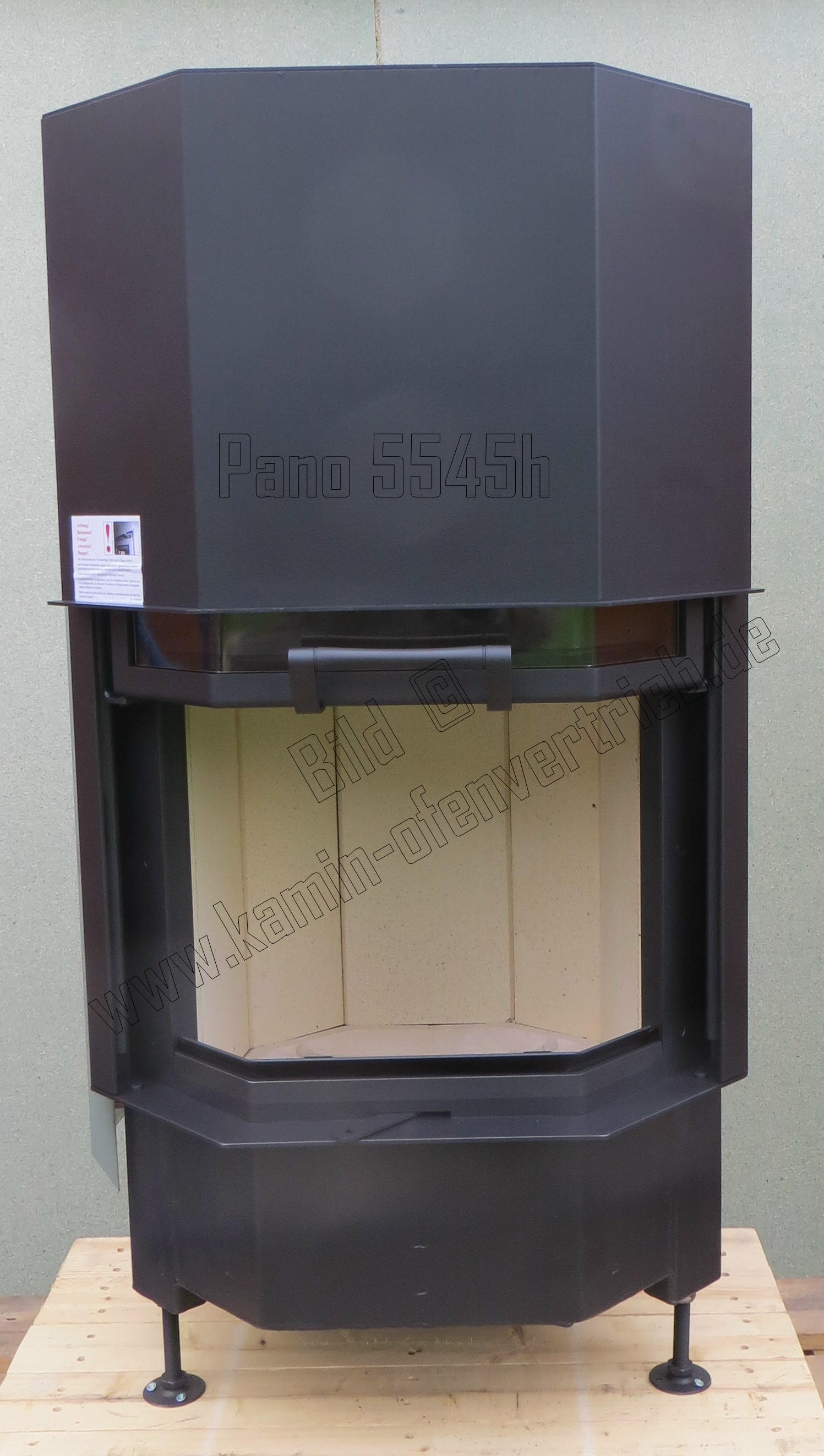

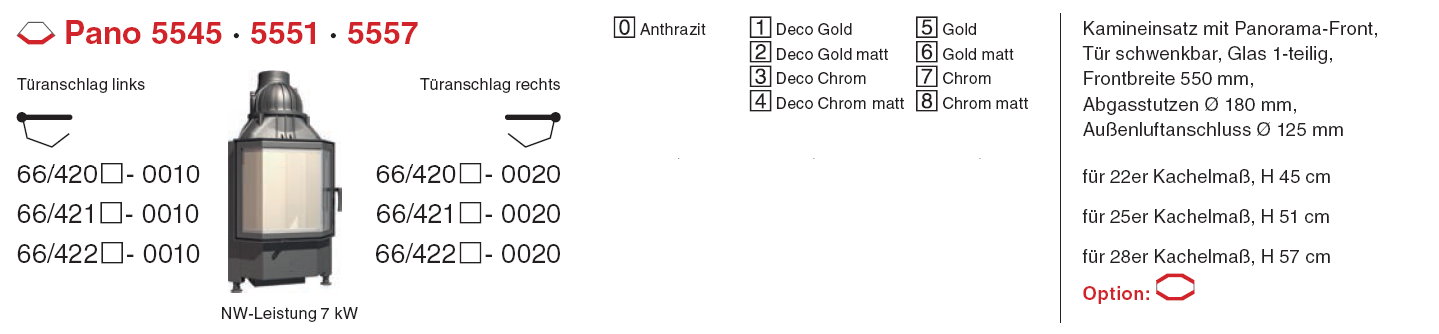

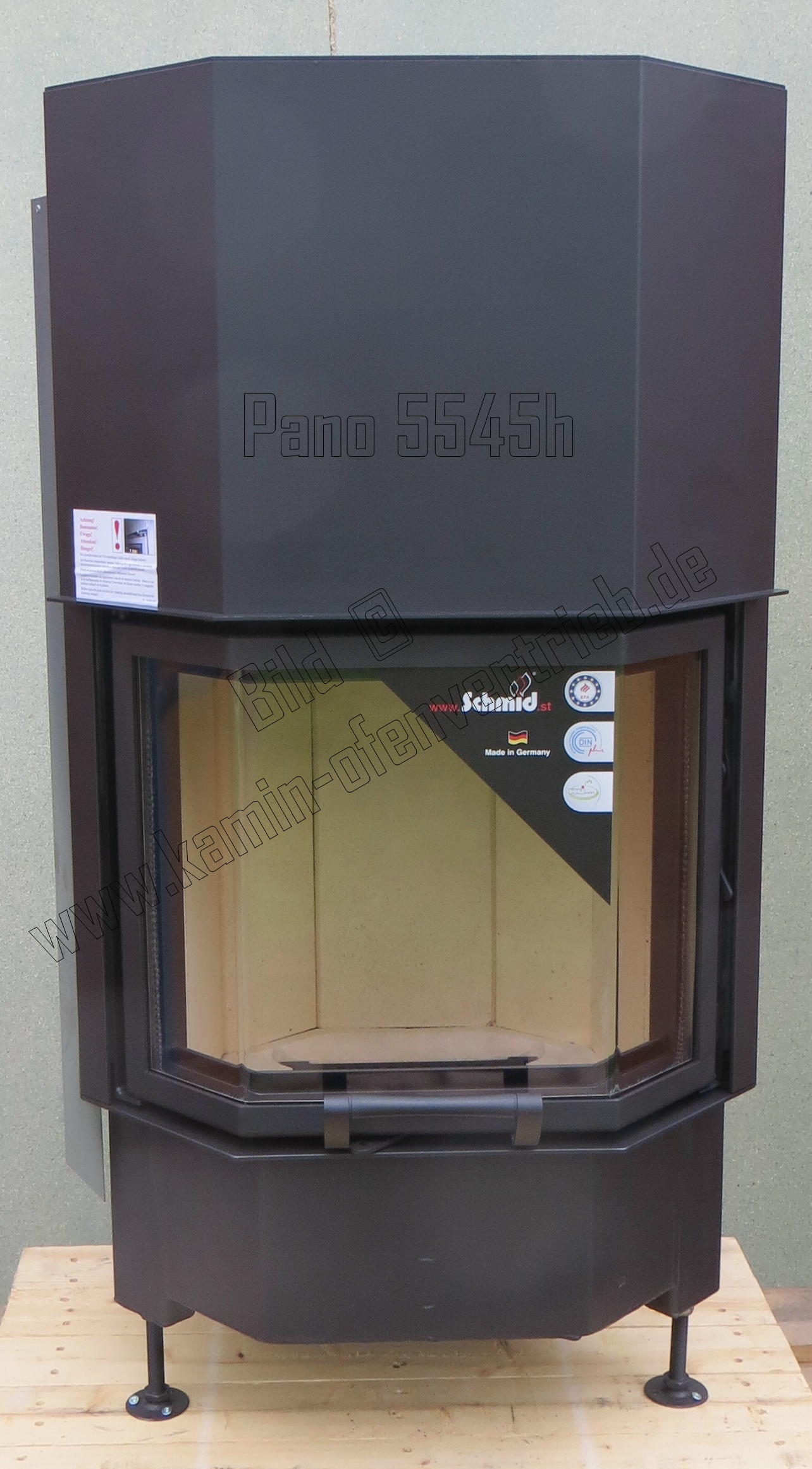

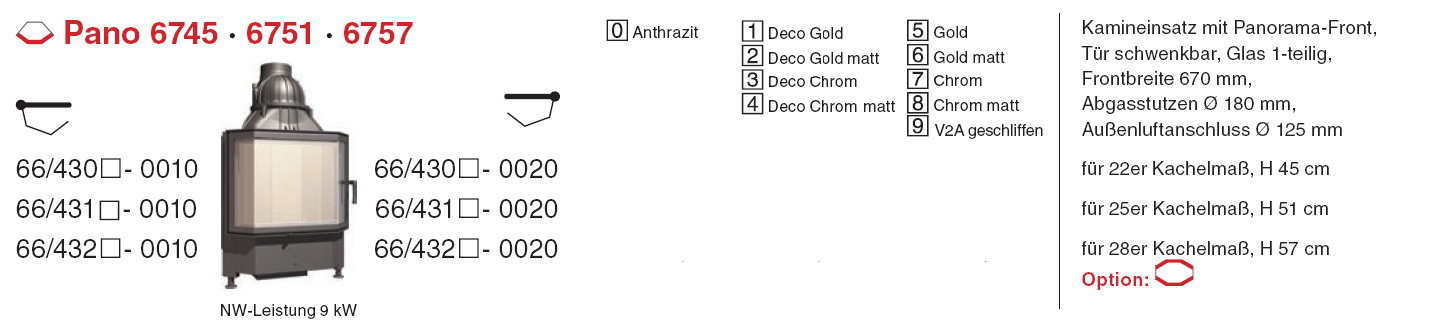

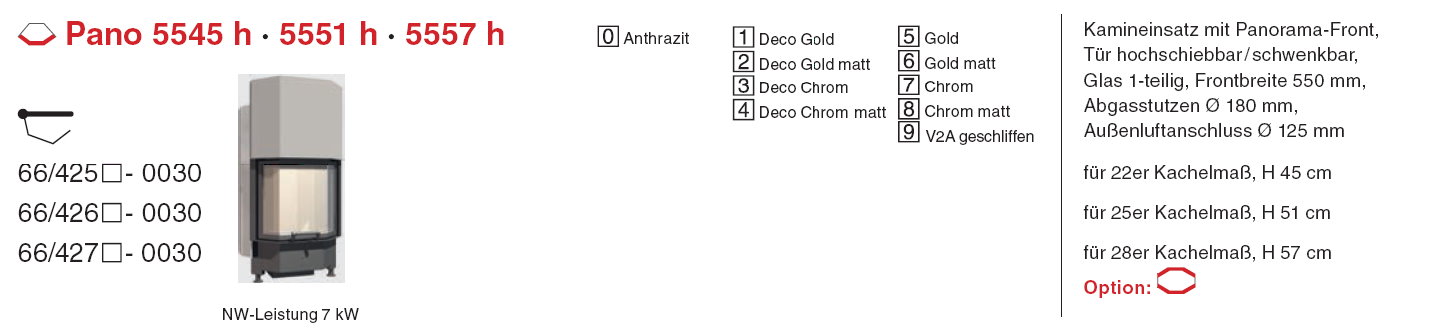

| Pano 5545-57 | Pano 5545 h-57h | Pano Tunnel FD 5545-57, |
| Pano Tunnel FD 5545 h-57 h | Pano 6745-57 | Pano 6745 h-57 h |
| Pano Tunnel FD 6745-57 | Pano Tunnel FD 6745h-57h |
