Alle Kachelofen-Einsätze von Schmid® sind auch im Zusammenhang mit dem Nachheizkasten nach DIN 18892 geprüft. 31.12.2020. ein Angebot zu Schmid Kachelofeneinsätze ist nicht mehr möglich Die Modelle mit der Bezeichnung SH sind nur für reinen Holzbrand (ohne Rost, ohne Aschkasten), die Modelle mit der Bezeichnung SD sind für Holzbrand und Braunkohlebrikett (Multibrand mit Rost und mit Aschkasten). Bei SH Heizeinsätze ist der Boden des Feuerraum aus Schamotte, die ca 1-2% Asche muß in größeren Abständen mit einer Schaufel entnommen werden. Bei SD Heizeinsätze ist bei SD 6 F ein rechteckiger fester Rost und ein Aschkasten vorhanden und bei SD 9/11 E ein runder Rüttelrost und Aschkasten vorhanden. Bei einigen Kachelofeneinsätzen ist ein Außenluftanschluß von 12,5 cm vorhanden. Die Glastüren sind 2-fach, bei einigen Einsätzen 3-fach verglast. Der Grund: Der Kachelofeneinsatz soll die Wärme nicht durch das Glas abgeben, diese soll im Brennraum bleiben und über den Gußmantel abgegeben werden. Dadurch ist es auch vor der Glastür nicht allzu heiß. In den Kachelofeneinsätzen sind oben Deckensteine mit Heizgasumlenkung eingebaut. Diese Steine sind serienmäßig aus Schamotte. Durch abschrauben der oberen Gußplatte können diese bei späteren verschleiß problemlos ausgetauscht werden. Wenn Ihr Schornstein aber schlechte Zugverhältnisse hat oder auch bei Einsätzen wo das Wasserregister benötigen wird sollte der Schamotte Deckenstein durch einen aus Guß (Umrüstrahmen) ersetzt werden. Alle Abgasstutzen sind Ø 180 mm, Nachheizkasten Eingang Ø 180 mm Ausgang Ø160 mm. technische Daten Deckenstein aus Guß / Luftgitter Heizwasser-Aufsatzregister Schmid-Heizeinsätze SH 11D & SH 11T Nachheizkästen für Schmid KachelofeneinsätzeTraglager für Kachelofeneinsätze und Nachheizkästen Luftklappe für externen VerbrennungsluftanschlußRohrbrücke Kachelofeneinsatz zum Nachheizkasten Rauchrohr Hosenrohr EinbauzargenWeitere Infos/Zeichnungen sehen Sie beim Hersteller unter www.schmid.stDie Kachelofeneinsätze sind gemäß der DIN der Bauart A1. Bauart A1 besagt selbstschließende Tür. Eine Mehrfachbelegung des Schornsteines ist unter bestimmten Voraussetzungen möglich. Diese Voraussetzungen muß Ihr Schornsteinfegermeister speziell vor Ort an Ihrem Schornstein prüfen. Eine Mehrfachbelegung ist unter anderem auch vor der Schornsteinabmessung abhängig.Der Kauf einer Feuerstätte sollte gewissenhaft geplant und abgewogen werden. Zudem sind meist viele Fragen offen welche vor einem Kauf geklärt werden müssen. In Ihre Planung sollten Sie unbedingt den zuständigen Schornsteinfegermeister mit einbeziehen da er eine Feuerstätte vor einem Kauf genehmigen sollte und vor Inbetriebnahme diese korrekt abnehmen muß! Er weist Sie unter Umständen auch auf regionale Besonderheiten hin.Griffe oder die Anordnung der Luftschieber auf den Frontplatten können durch den technischen Vorschritt anders aussehen oder angeordnet sein als auf den Bildern zu sehen ist. Wenn Sie eine Angebot möchten, brauchen Sie nur bei dem für Sie interessantem Modell einen Haken in das Markierungskästchen setzen. Am Ende der Seite im Formular Ihren Namen, die Postleitzahl, den Ort und E-Mail-Adresse eintragen. Sie bekommen danach von mir,, Frank Kroener, ausschließlich nur per E-Mail, ein Angebot zugesendet. (eine Straße und Hausnummer benötige ich für ein Angebot nicht)
Nennwärmeleistung 6 kw Frontplatte B/H 420 x 820 mm Korpustiefe 450 mm Korpus B/H 330 x 700 mm für Mischbrand Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte: 150 kg bitte ein Angebot zum Kachelofeneinsatz SD 6 F
Nennwärmeleistung 8 kw Frontplatte B/H 420 x 820 mm Korpustiefe 450 mm Korpus B/H 300 x 700 mm für Holzbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte: 155 kg bitte ein Angebot zum Kachelofeneinsatz SH 8 G
Nennwärmeleistung 8 kw Frontplatte B/H 480 x 825 mm Korpustiefe 450 mm Korpus B/H 300 x 700 mm für Holzbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte: 160 kg bitte ein Angebot zum Kachelofeneinsatz SH 8 G/B

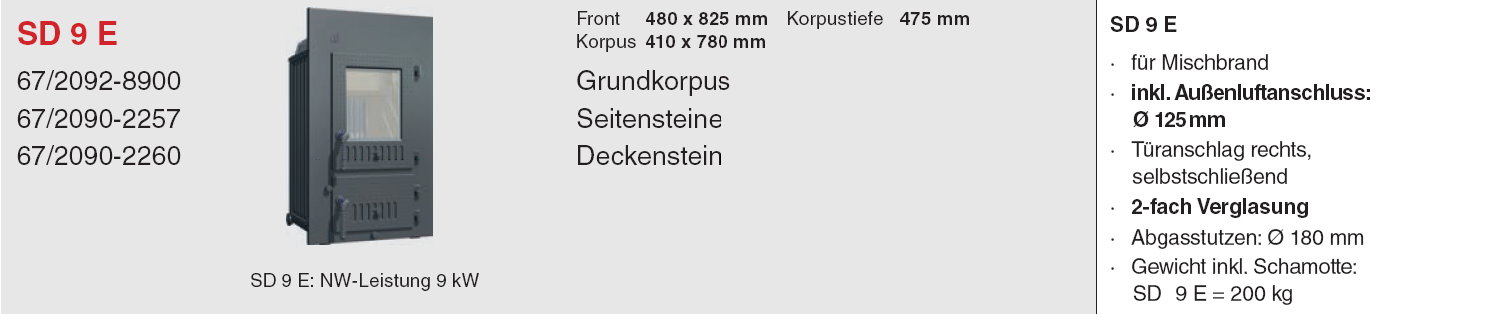

Nennwärmeleistung 9 kw Frontplatte B/H 480 x 825 mm Korpustiefe 475 mm Korpus B/H 410 x 780 mm für Mischbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte: 200 kg bitte ein Angebot zum Kachelofeneinsatz SD 9 E
Nennwärmeleistung 11 kw Frontplatte B/H 480 x 825 mm Korpustiefe 620 mm Korpus B/H 410 x 750 mm für Mischbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte: 235 kg bitte ein Angebot zum Kachelofeneinsatz SD 11 E
Nennwärmeleistung 9 kw Frontplatte B/H 480 x 825 mm Korpustiefe 480 mm Korpus B/H 410 x 775 mm für Holzbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte 205 kg bitte ein Angebot zum Kachelofeneinsatz SH 9 G
Nennwärmeleistung 9 kw Frontplatte B/H 480 x 825 mm Korpustiefe 620 mm Korpus B/H 410 x 745 mm für Holzbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 2-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte 255 kg bitte ein Angebot zum Kachelofeneinsatz SH 11 G
Nennwärmeleistung 9 kw Frontplatte B/H 480 x 825 mm Korpustiefe 500 mm Korpus B/H 410 x 775 mm für Holzbrand Türanschlag rechts, selbstschließend 3-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte 220 kg bitte ein Angebot zum Kachelofeneinsatz SH 9 D
Nennwärmeleistung 11 kw Frontplatte B/H 480 x 825 mm Korpustiefe 650 mm Korpus B/H 410 x 745 mm für Holzbrand Türanschlag rechts, selbstschließend 3-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte 270 kg Optional erhältlich: HWAR L bitte ein Angebot zum Kachelofeneinsatz SH 11 D
Nennwärmeleistung 9 kw Frontplatte B/H 480 x 825 mm Korpustiefe 500 mm Korpus B/H 410 x 775 mm für Holzbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 3-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte 230 kg bitte ein Angebot zum Kachelofeneinsatz SH 9 T
Nennwärmeleistung 11 kw Frontplatte B/H 480 x 825 mm Korpustiefe 650 mm Korpus B/H 410 x 745 mm für Holzbrand inkl. Außenluftanschluß: Ø 125 mm Türanschlag rechts, Tür selbstschließend 3-fach Verglasung Abgasstutzen: Ø 180 mm Gewicht inkl. Schamotte 275 kg Optional erhältlich: HWAR L bitte ein Angebot zum Kachelofeneinsatz SH 11 T
10 kw Schmid Heizwasser - Aufsatzregister HWAR L nur für Schmid SH 11D/11T (für andere Einsätze NICHT möglich) inkl. Thermischer Ablaufsicherung (TAS) mit 4 m Kapillarrohr und Tauchhülse L = 148 mm Eingang Ø 180 mm Ausgang Ø 180 mm keine Umbauten am Heizeinsatz notwendig, Wirkung des Heizeinsatzes bleibt unverändert von Hand bedienbare Umstellklappe zur Vermeidung von Verschmutzung während des Anheizens und zur Steuerung der Wärmeabgabe. Umstellhebel optional von unten oder seitlich zu bedienen fest eingebaute Kupferrohrschlange als Überhitzungsschutz Abgasanschluss wahlweise links, rechts, hinten oder oben mit Thermometer max. Betriebsdruck: 3,0 bar Wasserinhalt: 30 l Gewicht: 80 kg bitte ein Angebot zum Heizwasser - Aufsatzregister HWAR L für SH 11D/11T
